保护设备主要有高压熔断器、避雷器和电流继电器等。

（1）高压熔断器

高压熔断器用FU表示，其图例及型号如图10.15所示。当所在电路的电流超过规定值并经过一定时间后，能使其熔体熔化而切断电路。如果发生短路故障，其熔体会快速熔断而切断电路。因此，熔断器的主要功能是对电路进行短路保护，也具有过负荷保护的功能。

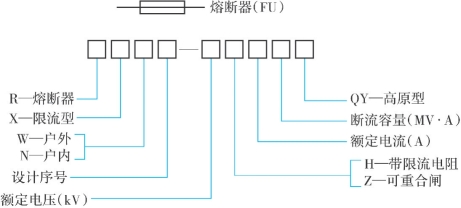

图10.15　高压熔断器图例及型号

（2）避雷器

避雷器用F表示，其图例及型号如图10.16所示。避雷器用来保护变压器或其他配电设备免受雷电产生的过电压波沿线路侵入而击穿其绝缘的危害。(www.daowen.com)

图10.16　避雷器图例及型号

（3）高压继电器

高压继电器用于交直流操作的各种保护和自动控制装置中，以增加触点的数量及容量。当继电器线圈施加激励量大于或等于其动作值时，衔铁被吸向导磁体，同时衔铁压动触点弹片使触点接通、断开或切换被控制的电路。当继电器的线圈被断电或激励量降低到小于其返回值时，衔铁和接触片返回到原来位置。

高压继电器包含密封的灭弧室、带动动触点运动的衔铁机构、提供动力的线圈部分、便于使用方安装与连接的附加部分等。

高压直流继电器主要采用真空和高压气体两种介质。它被广泛应用于不同领域，包括医疗仪器、航空和军用设备、商业应用等。
