变配电所中，供、配电系统上直接用于生产和使用电能的设备称为一次设备，如发电机、变压器、断路器、隔离开关、母线、电力电缆和输电线路等；对一次设备的工作进行控制、保护、监察和测量的设备称为二次设备，如测量仪表、继电器、操作开关、按钮、自动控制设备、计算机、信号设备、控制电缆以及提供这些设备能源的供电装置（如蓄电池、硅整流器等）。

变配电所主接线是指由一次设备依一定次序相连接的接受电能并分配电能的电路，主要有无母线接线、单母线接线、双母线接线等形式。

（1）无母线接线

无母线接线在电源与出线或变压器之间没有母线连接，如图10.5所示。此方式接线简单，设备少，经济性好，通常适用于容量较小且只有一台变压器的变电所。

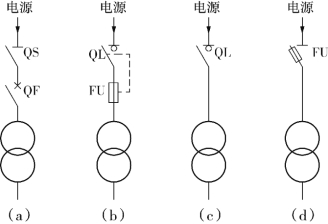

图10.5　无母线接线主接线示意图

（2）单母线接线

单母线接线简单清晰，设备较少，操作方便，占地少，但运行可靠性和灵活性不高，仅适用于线路数量较少、母线短的变配电所。(www.daowen.com)

单母线接线有单母线不分段及单母线分段两种，如图10.6所示。

单母线不分段的每条引入线和引出线的电路中都装有断路器和隔离开关，电源的引入和引出是通过一根母线连接的。单母线分段接线是由电源的数量、负荷计算、电网的结构来决定的，其中一段母线发生故障时，非故障段母线不间断供电。

（3）双母线接线

双母线接线有两组母线，每回线路都经一台断路器和两组隔离开关分别与两组母线连接，母线之间通过母线联络断路器QF（简称母联）连接，如图10.7所示。其优点是供电可靠、调度灵活、扩建方便等。

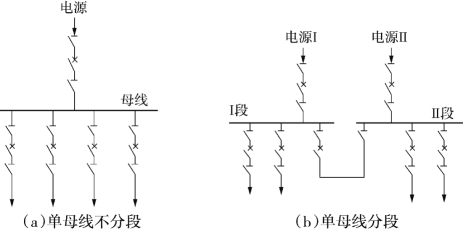

图10.6　单母线接线主接线示意图

图10.7　双母线接线主接线示意图
