供电一般是指从高压10kV或380/220V取得电源，配电是将电能分配到各个用电负荷。采用各种用电设备和线缆将电源与用电负荷连接起来组成供配电系统。

供配电系统的设计应满足供电可靠性、安全性及电压质量的要求，贯彻“适用、先进、安全、经济、美观”的设计原则，采用的技术标准和装备水平应与工程性质、规模、功能要求以及建筑环境设计相适应。系统接线不宜复杂，在操作安全、检修方便的前提下，应有一定的灵活性，配电系统不宜超过三级。

1）供电的基本形式

民用建筑的用电负荷在100kW以下，一般低压配电室380/220V直接供电。

民用建筑的用电负荷在100kW以上，分为小型、中型和大型民用建筑。供电的基本形式如图10.2所示。

2）配电系统的基本形式

配电系统由配电装置及配电线路组成。配电形式主要有树干式、放射式、混合式等，配电系统应根据具体情况选择使用。

（1）树干式系统

树干式系统的特点是从供电点引出的每条配电线路，可连接几个用电设备或配电箱，如图10.3（a）所示。树干式配电系统线路的总长度短，可以节约有色金属，比较经济；供电点的回路数量较少，配电设备也相应减少，配电线路安装费用也相应减少。其缺点是干线发生故障时，影响的范围大，供电可靠性较差，导线的截面面积较大。这种配电方式在用电设备较少，且供电线路较长时经常采用。

（2）放射式系统

放射式系统的特点是配电线路发生故障时互不影响，供电可靠性高，配电设备集中，检修比较方便；缺点是系统灵活性差，导线消耗量较多，如图10.3（b）所示。这种配电方式经常用于用电设备容量较大，负荷集中或重要的用电设备；需要集中联锁启动、停车的设备；有腐蚀性介质和爆炸危险等，不宜将配电及保护设备放在现场的场所。(www.daowen.com)

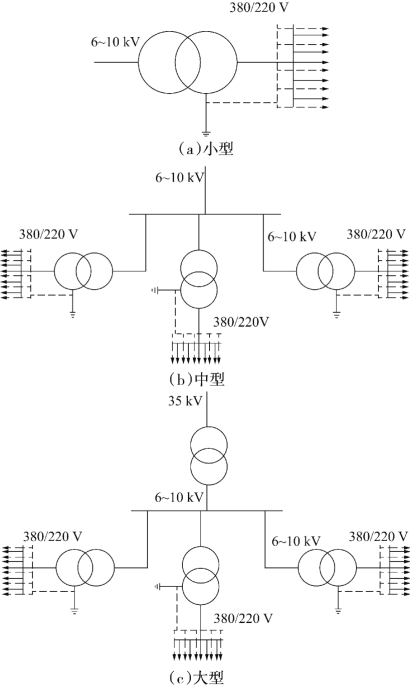

图10.2　小、中、大型民用建筑供电系统

（3）混合式系统

混合式系统具有放射式与树干式系统的共同特点，如图10.3（c）所示。这种供电方式适用于用电设备多或配电箱多，容量又比较小，用电分布比较均匀的场合。

（4）链式系统

链式系统除了具有与树干式系统相似的特点外，它还适用于设备距配电柜较远，而彼此相距又较近的不重要的容量较小的用电设备，如图10.3（d）所示。这种方式连接的用电设备组在5台以下，连接照明配电箱宜为3～4个。

（5）变压器-干线式系统

变压器-干线式系统除了具有树干式系统的优点外，接线更简单，能大量减少低压配电设备，如图10.3（e）所示。为了提高母干线的供电可靠性，应当减少接出的分支回路数，一般不宜超过10个。对于频繁起动、容量较大的冲击负荷，以及对电压质量要求严格的用电设备，不宜采用此方式供电。

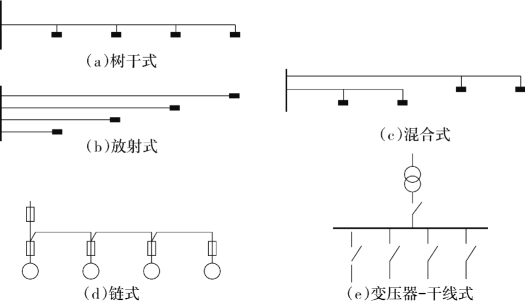

图10.3　配电系统的基本形式示意图

民用建筑内部的配电形式与线路功能要求、敷设方式、线路距离、负荷分布等条件有关，具体使用什么配电形式，一般选择多个方案，经过安全、质量、经济等对比后才能确定。
