验电器是检验导线和电气设备是否带电的一种电工常用工具。验电器分为低压验电笔和高压验电器两种。
（1）低压验电笔
低压验电笔又称为测电笔（简称电笔），有数字显示式和发光式两种。数字显示式测电笔可以用来测量交流和直流电压，测试范围是12 V、36V、55V、110V、220V，如图9.21所示；发光式低压验电笔又分为钢笔式和螺丝刀式（又称为旋凿式或起子式）两种，发光式低压验电笔检测电压的范围为60～500V，如图9.22所示。

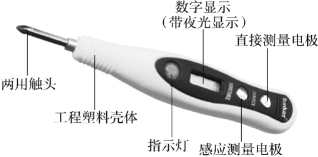

图9.21 数字显示式测电笔
低压验电笔不仅测试设备是否带电，还可以区别所测电压的高低、区别直流电与交流电、区别相线与零线以及区别直流电的正负极等（图9.23）。

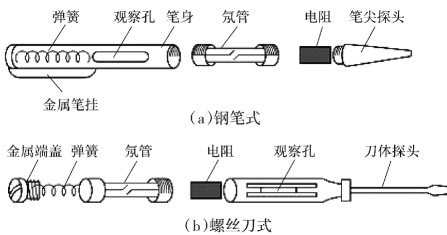

图9.22 发光式验电笔

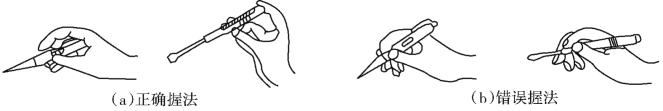

图9.23 低压验电器使用方法
（2）高压验电器
高压验电器又称为高压测电器，10kV高压验电器由金属钩、氖管、氖管窗、紧固螺钉、护环和握柄组成（图9.24）。高压验电器在使用时，切记手握部位不得超过护环（图9.25）。
图9.24 10kV高压验电器
1—握柄；2—护环；3—紧固螺钉；4—氖管窗；5—金属钩；6—氖管
2）电工仪表
电工仪表是专业电工运用的检测工具。电工仪表可分为指示仪表、数字仪表、比较仪表。其中，指示仪表是最常见的一种仪表，按准确度等级可分为0.1、0.2、0.5、1.0、1.5、2.5、5.0七个等级；按外壳防护性能分为普通、防尘、防溅、防水、水密、气密、隔爆等7种类型；按使用方式分为安装式和可携式；按工作原理分为磁电系、电磁系、电动系、感应系、静电系、振簧系、电子系等。
图9.25 高压验电器使用方法(www.daowen.com)
常用的仪表有电流表、电压表、兆欧表、万用表与钳形表等。电流表又称为安培表，用于测量电路中的电流，如图9.26所示；电压表又称为伏特表，用于测量电路中的电压，如图9.27所示。
图9.26 电流表
图9.27 电压表
（1）兆欧表
兆欧表又称为高阻表，俗称摇表，主要用来测量绝缘电阻的直读式仪表，如图9.28所示。兆欧表主要用来检查电气设备、家用电器或电气线路对地及相间的绝缘电阻，以保证这些设备、电器和线路工作在正常状态，避免发生触电伤亡及设备损坏等事故。
兆欧表的额定电压有50V、100V、250V、500V、1000V、2500V等几种，测量范围有500MΩ、1000MΩ、2000MΩ等，变电所一般用500V、1000V或2500V的兆欧表；摇表的表盘刻度线上有两个小黑点，小黑点之间的区域为准确测量区域。

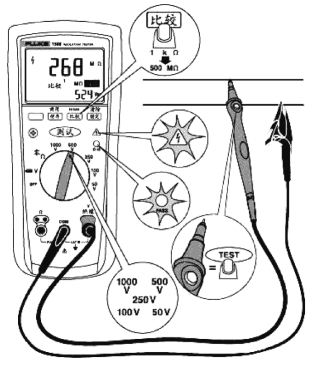

图9.28 兆欧表
使用摇表前，首先要选表、校表（一次开路和短路试验），其次把被测设备与线路断开。测量绝缘电阻时，一般只用L和E端，但在测量电缆对地的绝缘电阻或被测设备漏电较严重时，就要使用G端，并将G端接屏蔽层或外壳。线路接好后，可按顺时针方向转动摇把，摇动的速度应由慢而快，当转速达到120r/min左右时，保持匀速转动1min后读数，并且要边摇边读数；测量完毕后，慢摇、拆线放电。
（2）万用表
万用表又称为多用表、三用表、复用表，是一种多功能、多量程的便携式电测仪表。万用表一般都能测交直流电流、电压、电阻等。万用表主要由表头、测量线路和转换开关组成。表头是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。测量线路是把各种被测量转换到适合表头测量的微小直流电流的电路，由电阻、半导体元件及电池组成。它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等），统一变成一定量限的微小直流电流送入表头进行测量。转换开关是万用表选择不同测量功能和不同量程时的切换元件。
常用的万用表有模拟式万用表和数字万用表。现在，数字式万用表已成为主流，有取代模拟式万用表的趋势。与模拟式万用表相比，数字式万用表灵敏度高，准确度高，显示清晰，过载能力强，便于携带，使用更简单。
MF30型模拟式万用表、DT890型数字式万用表分别如图9.29、图9.30所示。

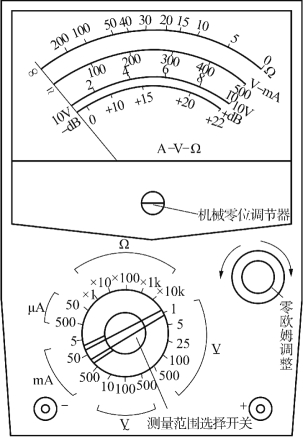

图9.29 MF30型模拟式万用表

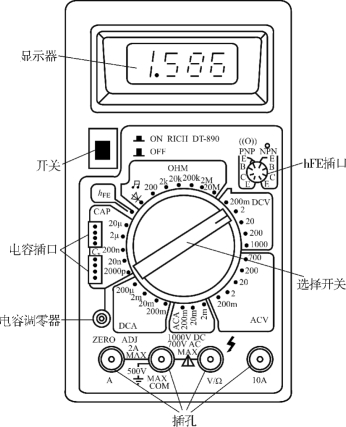

图9.30 DT890型数字式万用表
