常用的安装材料推荐

电气中常用的安装材料主要有金属管、塑料管、桥架等。

(1)金属管

水煤气钢管用作电线电缆的保护管,可以暗配于一些潮湿场所或直埋于地下,也可以沿建筑物、墙壁或支吊架敷设。

薄壁钢管(电线管)多用于敷设在干燥场所的电线、电缆的保护管,可明敷或暗敷。

金属波纹管也称为金属软管或蛇皮管,主要用于设备上的配线保护,如图9.13(a)所示。

普利卡金属套管是电线、电缆保护套管的更新换代产品,其种类有很多,但基本结构类似,都是由镀锌钢带卷绕成螺纹状,属于可挠性金属套管,具有搬运方便、施工容易等特点,如图9.13(b)所示。

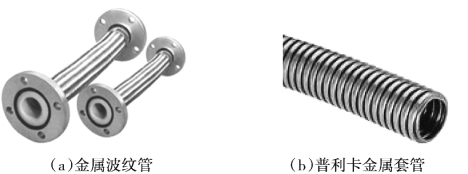

图9.13 金属管

(2)PVC塑料管

PVC硬质塑料管由聚氯乙烯树脂加入稳定剂、润滑剂等经捏合、滚压、塑化、切粒、挤出成型加工而成。不应用于环境温度在40℃以上的高温场所。在经常发生机械冲击、碰撞、摩擦等易受机械损伤的场所,也不应使用。

半硬塑料管由聚氯乙烯树脂加入增塑剂、稳定剂及阻燃剂等经挤出成型制得,多用于一般居住和办公建筑等干燥场所的电气照明工程中暗敷布线。管材一般成捆供应,每捆100m,连接方式采用粘接,弯曲无须加热。

(3)线槽、桥架

①线槽:又名走线槽、配线槽、行线槽,用来将电源线、数据线等线材整理规范,固定在墙上或者天花板上的电气材料。一般有塑料材质和金属材质两种。其规格常用“宽度×高度”表示,如100×50,表示该线槽的宽度为100mm、高度为50mm。

②桥架:由托盘或梯架的直线段、弯通、组件以及托臂(臂式支架)、吊架等构成,具有密接支承电缆的刚性结构系统,是使电线、电缆等铺设达到标准化、系列化、通用化的铺设装置。桥架适用于电压10kV以下的电力电缆、照明配线以及控制电缆等的敷设。其规格常用“宽度×高度”表示,如1000×200,表示该桥架的宽度为1000mm、高度为200mm。

桥架按形式分为槽式、梯式、托盘式、组合式等;按材料分为钢制、铝合金、玻璃钢等;按表面处理方式分为冷镀锌、喷塑、喷漆、热镀锌等。

a.槽式电缆桥架是一种全封闭型电缆桥架,有底有盖,四面钢板,如图9.14所示。槽式桥架对屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果,最适用于敷设计算机电缆、通信电缆热电偶电缆及其他高灵敏系统的控制电缆等。

(www.daowen.com)

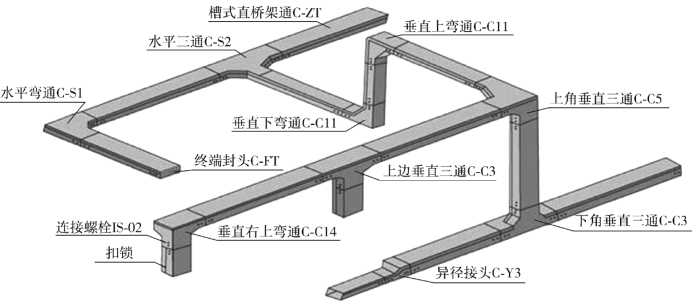

图9.14 槽式电缆桥架

b.梯式桥架具有质量轻、成本低、造型别致、安装方便、散热、透气好等优点,适用于直径较大电缆的敷设,如图9.15所示。

c.托盘式电缆桥架具有质量轻、载荷大、造型美观、结构简单、安装方便等优点,如图9.16所示。托盘式电缆桥架是石油、化工、轻工、电信等方面应用最广泛的一种。它既适用于动力电缆的安装,又适用于控制电缆的敷设。

图9.15 梯式桥架

图9.16 托盘式桥架

d.组合式桥架是一种新型桥架,是电缆桥架系列中的第二代产品,采用宽100mm、150mm、200mm3种基型,可以根据现场安装任意转向、变宽、分引上等(图9.17)。在任意部位不需要打孔、焊接就可用管引出。它具有结构简单、生产运输方便、配置灵活、安装方便、形式新颖等特点,适用于各种电缆的敷设。

安装桥架时,首先在弹线定位及预留好孔洞后,预埋好吊杆、吊架。在进行水平桥架安装的过程中,应按负荷曲线选取最佳跨距进行桥架的支撑,跨距一般为1.5~3m;垂直敷设时,其固定点间距不宜大于2m。

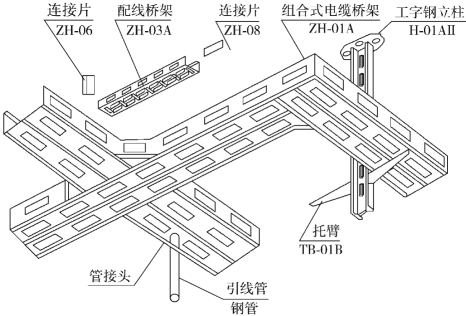

图9.17 组合式桥架

桥架直线段组装时,应先做干线,再做分支线。桥架应平整,无扭曲变形,内壁无毛刺,各种附件齐全。桥架与桥架连接可采用内连接头或外连接头,配上平垫和弹簧垫,用螺母紧固。桥架的接口应平整,接缝处应紧密平直。桥架盖装上后应平整、无翘角,出线口的位置应准确。在吊顶内敷设时,应留有检修孔。

桥架穿墙及穿楼板做法如图9.18所示。桥架的所有非导电部分的铁件均应相互连接和跨接,使之成为一个连续导体,并做好整体接地。桥架经过建筑物的变形缝伸缩缝、沉降缝)时,桥架本身应断开,槽内用内连接板搭接,不需要固定。金属桥架应可靠接地,桥架及其支架首端和末端均应与接地(PE)或接零(PEN)干线相连接。

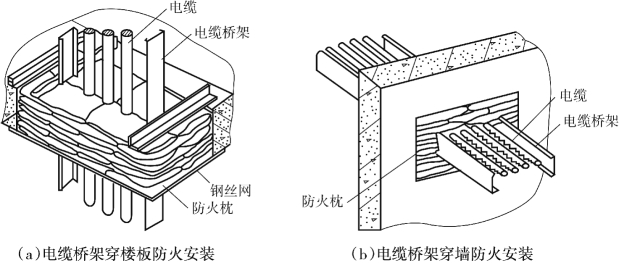

图9.18 电缆桥架穿墙及穿楼板做法
