（1）三相交流电源

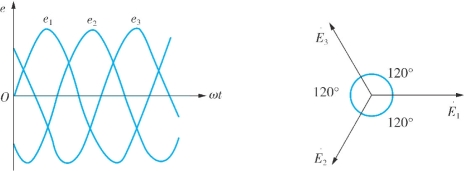

三相交流电是3个大小相等、频率相同、相位彼此相差120°的三相对称正弦量（图9.3）。由3个频率相同、振幅相同、相位互差120°的正弦电压源构成的电源称为三相电源。由三相电源供电的电路称为三相电路。三相电路分别为A（L1）、B（L2）、C（L3）相，工程中用黄、绿、红3种颜色区分。

图9.3　三相交流电

三相电路在生产上应用最为广泛。发电、输配电和主要电力负载一般都采用三相制。三相电源一般有星形联接、三角形联接两种。将三相绕组的3个末端联结在一起后，与3个首端一起向外引出4根供电线，这种联结方法称为三相电源的星形联结，也称为三相四线制供电（图9.4）；将三相电源中每相绕组的首端依次与另一相绕组的末端联结在一起，形成闭合回路，然后从3个联结点引出3根供电线，这种联结方法称为三相电源的三角形联结，也称为三相三线制供电（图9.5）。

图9.4　三相四线制供电

图9.5　三相三线制供电

三相四线制中，三相电源的公共端点称为中性点，用符号N（黑色或蓝色）表示；由中性点引出的线路称为中性线，简称中线。中线通常与大地相连，中线的接地点称为零点，接地的中性线称为零线。从三相电源的始端引出的输电线称为端线或相线，俗称火线。(www.daowen.com)

火线与零线间的电压称为相电压，其有效值用UA、UB、UC表示；火线间的电压称为线电压，其有效值用UAB、UBC、UCA表示。因为三相交流电源的3个线圈产生的交流电压相位相差120°，3个线圈作星形连接时，线电压等于相电压的倍。

（2）三相负载

生活中使用的各种电器根据其特点可分为单相负载和三相负载两大类。照明灯、电扇、电烙铁和单相电动机等都属于单相负载。三相交流电动机、三相电炉等三相用电器属于三相负载。三相负载的阻抗相同（幅值相等、阻抗角相等）则称为三相对称负载；否则，称为不对称负载。三相负载有Y形和△形两种连接方法，各有其特点，适用于不同的场合。

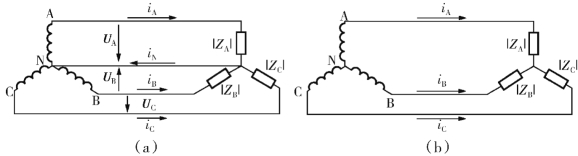

三相对称负载的Y形连接方法如图9.6（a）所示，三相交流电源有3根火线接头A、B、C，一根中性线接头N。对于三相对称负载，中性线上无电流，只需接3根火线，如图9.6（b）所示。

图9.6　对称负载的Y形连接

三相负载的三角形连接如图9.7所示，三相交流电源的3根火线分别与负载相连，该电路没有零线，负载的额定电压等于电源线电压。

图9.7　负载的三角形连接
