（1）空气处理设备

①空气加热设备：用于冬季加热空气，可采用表面式空气加热器或电加热器来完成。表面式空气加热器里面用铜管做成换热盘管，盘管中通入热水或蒸汽，空气从盘管表面通过时进行热交换加热空气，如图7.43所示。电加热器是通过电阻丝发热来加热空气的设备，如图7.44所示。

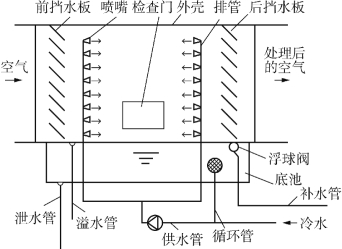

②空气冷却设备：用于夏季冷却空气，可采用表面式冷却器和喷水室。表面式冷却器简称表冷器，它的构造与加热器组构造相似，由铜管上缠绕的金属翼片组成排管状或盘管状的冷却设备，管内通入冷冻水，空气从管表面侧通过热交换冷却空气。喷水室内有喷水管、喷嘴、挡水板及集水底池等，将具有一定温度的水通过水泵、喷水管，再经喷嘴喷出雾状水滴与空气接触，使空气冷却，如图7.45所示。

图7.43　表面式空气加热器

图7.44　电加热器

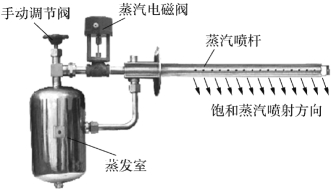

③空气加湿设备：常用的有喷水室和蒸汽加湿器。喷水室喷水加湿是通过喷头喷出细水滴或水雾，使空气与水雾进行湿热交换。蒸汽加湿器是将蒸汽直接喷射到风管的流动空气中，如图7.46所示。蒸汽加湿器加湿方法简单、经济，对工业空调可采用这种方法加湿，因为在加湿过程中会产生异味或凝结水滴，对风管有锈蚀作用，不适用于舒适空调系统。

图7.45　喷水室构造

图7.46　蒸汽加湿器

④空气除湿设备：可以采用表面冷却器除湿、加热通风除湿、冷冻除湿、吸湿剂除湿。加热通风除湿是将湿度较低的空气加热送入室内，从室内排出同等量的潮湿空气达到除湿的目的；冷冻除湿是利用制冷设备除掉空气中的凝结水，再将空气温度升高达到除湿的目的；吸湿剂除湿是利用液体或固体吸湿剂吸收空气中的水分达到除湿的目的。

⑤空气过滤设备：空气过滤主要是将大气中的有害微粒（包括灰尘、烟尘）和有害气体（含烟雾、细菌、病毒），通过过滤设备处理，降低或排除空气中的微粒。

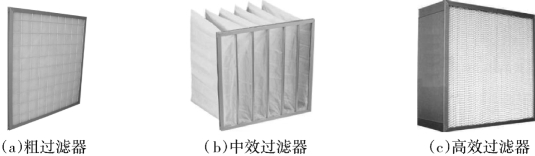

根据过滤器过滤的能力、效率、微粒粒径及性质的不同，空气过滤器可分为粗效、中效及高效（含亚高效）3种类型，如图7.47所示。空调工程中，根据采用的空调方式及对空气洁净度的要求，多采用粗效过滤器、中效过滤器。

图7.47　空气过滤器

（2）组装式空调机组(www.daowen.com)

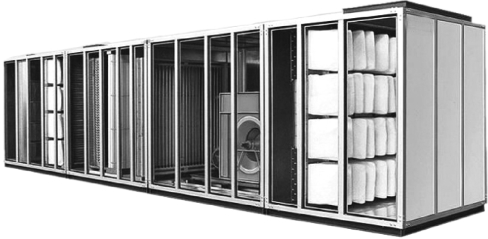

组装式空调机组将各种空气处理设备、风机、阀门等制成带箱体的单元段，如图7.48所示。可根据工程需要进行组合，以实现多种空气处理的要求。

图7.48　组装式空调机组

（3）消声器

风机或其他空调设备运转时，机械运动产生的振动及噪声会通过风管、墙体、楼板等部位传至空调房间而造成噪声污染，风管内也会因高速气流而产生噪声。因此，通风空调系统必须进行消声减振处理。

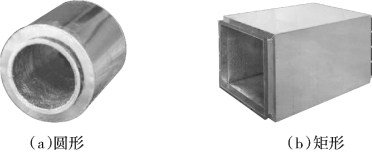

消声器是允许气流通过，却又能阻止或减小声音传播的一种器件，是消除空气动力性噪声的重要措施。消声器的种类有很多，但究其消声机理，又可将其分为6种主要的类型，即阻性消声器、抗性消声器、阻抗复合式消声器、微穿孔板消声器、小孔消声器和有源消声器。按照形状可分为圆形和矩形消声器两种，如图7.49所示。

消声器一般单独设置支架，以便拆卸和更换。

图7.49　消声器

（4）制冷机组

制冷机组（冷水机组）是将全部的制冷设备组装成一个整体，直接向用户提供冷媒的设备，如图7.50所示。常用的有活塞式、螺杆式、离心式、溴化锂吸收式制冷机组等。

（5）冷却塔

冷水机组通常要与冷却塔配合使用。冷却塔通常置于屋顶，利用水作为循环冷却剂，负责从制冷机组中吸收热量并排放至大气中，以降低冷水机组的水温，其形状一般为桶状，如图7.51所示。

图7.50　制冷机组

图7.51　冷却塔
