集中式空调系统主要由空气处理部分、空气输送部分、空气分配部分、冷热源部分及自控调节装置部分组成,如图7.42所示。
(1)空气处理部分
空气处理部分是一个包括各种空气处理设备在内的空气处理室,主要对空气进行加热、冷却、加湿、减湿、净化等。
(2)空气输送部分
空气输送部分主要包括送风机、风管系统及必要的风量调节装置。其作用是不断将空气处理设备处理好的空气有效地输送到各空调房间。
(3)空气分配部分
空气分配部分主要包括设置在不同位置的送风口、回风口和排风口。其作用是合理地组织空调房间的空气流动,保证空调房间内工作区(一般是2m以下的空间)的空气温度和相对湿度均匀一致;空气的流速不致过大,以免对室内工作人员和生产产生不良影响。
(4)冷热源部分(www.daowen.com)
冷热源部分是指为空调系统提供冷量和热量的成套设备。
①冷源部分:一般由专门的冷水机组(制冷机)制备。

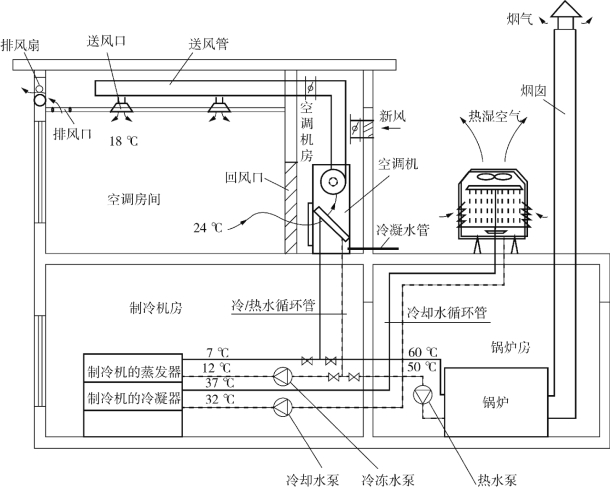

图7.42 集中式空调系统的组成示意图
冷冻水循环系统是连接冷水机组与空调机之间的水循环系统,负责把冷水机组制备的冷冻水送到末端的空调机或风机盘管使用。冷却水循环系统是连接冷水机组与冷却塔之间的水循环系统,负责通过冷却塔把冷水机组的热量释放到大气中去。
②热源部分:一般由设置在锅炉房内的锅炉产生,有热水或蒸汽。
(5)自控调节装置部分
自控调节装置是利用自动控制装置,保证空调房间内的空气环境状态参数达到期望值的控制系统。其主要调节温度、湿度、洁净度、风速、风量等参数。
