空调系统分类:一览无余

随着空调技术的发展和新空调设备的不断推出,空调系统的种类也日益增多,空调系统的分类方法也有很多。

(1)按空气处理设备的集中程度分类

按空气处理设备的集中程度分为集中式空调系统、半集中式空调系统和分散式空调系统。

①集中式空调系统:系统中的所有空气处理设备,包括风机、空气处理设备等,都设置在一个集中的空调机房里,空气经过集中处理后,再送往多个空调房间,如图7.38所示。

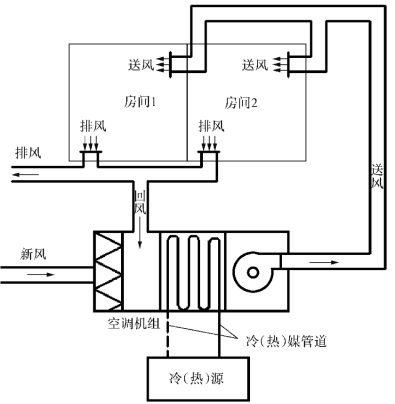

图7.38 集中式空调系统

②半集中式空调系统:除了有集中的空调机房和集中处理一部分空调系统需要的空气外,还设有分散在空调房间的末端空气处理设备。常用的半集中式空调系统为风机盘管加新风系统,如图7.39所示。风机盘管是分散在空调房间的末端空气处理设备,可以单独调节室内室温,以满足各空调房间的空气调节要求,新风统一由空调机组进行处理。

③分散式空调系统(空调机组):又称为局部空调系统,是把空气处理所需的冷热源、空气处理和输送设备、控制设备等集中设置在一个或两个箱体内,组成一个紧凑的空调机组。空调房间通常使用的窗式空调和分体式空调就属于这类系统,如图7.40和图7.41所示。分体式空调分别由室内机和室外机组成,两机组之间用制冷剂(氟利昂类、氨)管道连接。

(2)按处理空气的来源分类

按处理空气的来源不同分为全新风系统、封闭式系统、混合式系统。

①全新风系统:空调机组处理的空气全部来自室外新鲜空气,集中处理后送入空调房间,使用后全部排出室外。这种系统主要适用于空调房间内有有害气体产生的场所。

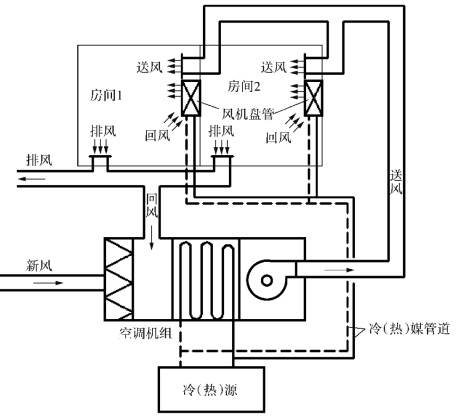

图7.39 半集中式空调系统

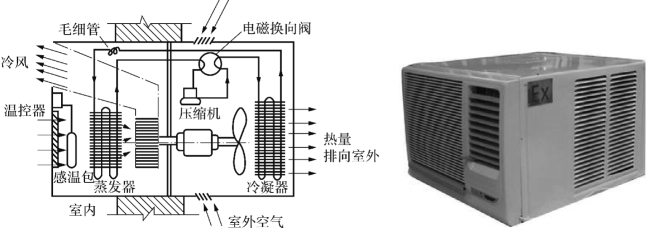

图7.40 窗式空调(www.daowen.com)

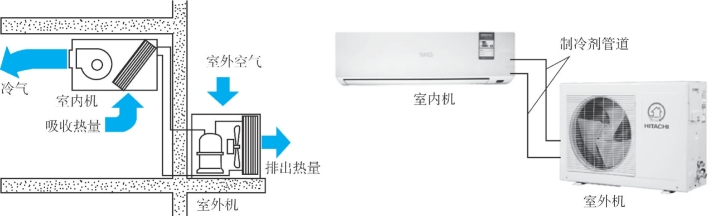

图7.41 分体式空调

②封闭式系统:空调机组处理的空气全部来自空调房间本身,其经济性好,但卫生条件差。

③混合式系统:空调机组处理的空气一部分来自室外新鲜空气,另一部分来自空调房间回风,其主要目的是节能。

(3)按输送承担空调负荷的介质不同分类

按输送承担空调负荷的介质不同分为全空气系统、全水系统、空气-水系统、制冷剂系统。

①全空气系统:空调房间内所有负荷全部由集中处理的空气承担,如集中式空调系统。

②全水系统:空调房间内所有负荷全部由水(冷热媒水管)承担,如独立设置的风机盘管系统。

③空气-水系统:空调房间内负荷一部分由集中处理的空气承担,一部分由水(冷热媒水管)承担,如风机盘管加新风系统。

④制冷剂系统:空调房间内负荷由制冷剂(氟利昂类、氨)承担,如窗式空调和分体式空调。

(4)按室内环境的要求分类

按室内环境的要求不同分为一般空调系统、恒温恒湿空调系统、净化空调系统。

①一般空调系统:对空调房间内的空气温度和相对湿度不要求恒定,允许在一定范围内波动,适用于办公楼、宾馆、体育场等。

②恒温恒湿空调系统:对空调房间内的空气温度和相对湿度要求恒定在一定范围内,适用于精密加工车间、生物制药车间、实验室等。

③净化空调系统:对空调房间内的空气温度和相对湿度要求恒定在一定范围内,并且还有一定的洁净度(含尘粒数、细菌浓度等)要求,适用于无尘车间、洁净手术室等。
