通风工程中，常用的板材有金属板材和非金属板材两大类。

金属板材有普通钢板、镀锌钢板、不锈钢板、铝板等，一般的通风空调管道可采用0.5～1.5mm厚的钢板；有防腐及防火要求的场所可选用不锈钢板和铝板。

非金属板材有塑料复合板（在普通钢板表面喷涂0.2～0.4mm厚塑料层）、塑料板、玻璃钢板等。塑料复合板用于防腐要求高或温度在-10～70℃有腐蚀性的空调系统，连接方式只能是咬口连接或铆接；塑料板因其光洁耐腐蚀，可以用于洁净空调系统中；玻璃钢板耐腐蚀性好，强度高，常用于带腐蚀性气体的通风系统中。

1）金属风管的加工制作

金属风管的加工制作工艺流程：板材选用及复检→风管预制→风管组装→加固→质量检查。

（1）板材选用及复检

应根据施工图及相关技术文件的要求选用板材，对材料进行复检应符合相关规范的要求。

（2）风管预制

风管预制的工艺流程：放样下料→钢板剪切→风管板材拼接及接缝→风管折方、卷圆→成型。

①放样下料。根据施工图中风管的几何形状和规格，将其展开平面图画线，画线时留出咬口或接口余量，如图7.20所示。

②钢板剪切。钢板剪切必须进行下料的复核，以免有误，按画线形状用剪切机或手工剪刀进行剪切。剪切口要平、直（曲线要圆滑）。

③风管板材拼接及接缝。风管板材拼接方法常用的有咬口连接、焊接连接和铆钉连接，如表7.1所示。

图7.20　风管的剪切下料

1—风管；2—展开图；3—接口余量

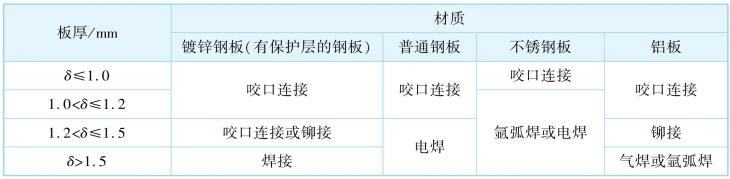

表7.1　风管板材的拼接方法

a.咬口连接：将需要相互连接的两块钢板的边缘先折成钩状，再将其钩挂起来，压紧。这种连接方法主要适用于风管的闭合接口、几块钢板拼在一起的拼接口和圆形风管弯头的节间缝等处。常用的咬口形式及其适用范围如表7.2所示。

表7.2　常用的咬口形式及其适用范围

b.焊接连接：通常采用电焊、气焊等。焊接时，常见的焊缝形式及其适用范围如表7.3所示。

表7.3　常见的焊缝形式及其适用范围

c.铆接连接：将要连接的板材板边搭接，用铆钉穿连铆合在一起。通风工程中，板材与板材的连接很少使用铆接，这种连接方式多用于风管与角钢法兰之间的连接，如图7.21所示。

图7.21　铆接连接示意图

④风管的折方、卷圆，分别用于矩形风管及圆形风管和配件的连接。

⑤成型。折方或卷圆后的钢板用合口机或手工进行合缝。操作时，用力均匀，不宜过重。单、双口确实咬合，无胀裂和半咬口现象。

（3）风管组装

系统较小时，可一次组装而成，系统较大时可分成二或三部分组装。组装可在地面进行，组装时应注意风管的平直度，防止扭曲或起波。组装时，可采用法兰连接，法兰与风管的连接采用铆接或焊接，法兰加垫料后应均匀拧紧螺栓。

（4）加固

为避免风管断面变形和减小管壁在系统运转中由于振动而产生的噪声，管径或边长较大的风管，需要进行加固。矩形风管边长大于630mm，保温风管边长大于800mm，管段长度大于1250mm或低压风管单边面积大于1.2m2、中高压风管单边面积大于1.0m2，均应采取加固措施。(www.daowen.com)

风管可采用管内或管外加固件、管壁压制加强筋等形式进行加固，如图7.22所示。矩形风管加固件宜采用角钢、轻型钢材或钢板折叠，圆形风管加固件宜采用角钢。

（5）质量检查

风管加工制作完成后应进行质量检查。检查方法有尺量、观察检查、进行强度和严密性试验等，检查结果应符合设计和相关规范要求。

图7.22　风管加固示意图

2）法兰的加工制作

通风管道之间及管道与部件最主要的连接方式是法兰连接。常用的法兰是角钢法兰和扁钢法兰。

（1）矩形法兰制作

矩形风管法兰制作的顺序是下料、找正、焊接及钻孔，如图7.23所示。将4根角钢在平台上放料下样，用型钢切割机按线切断。下料调直后放在冲床上冲击铆钉及螺栓孔，孔距不应大于150mm。冲孔后的角钢放在焊接平台上进行焊接，焊接时按各规格模具卡紧。

（2）圆形法兰制作

圆形风管法兰制作的顺序是下料、卷圆、焊接、找平及钻孔，如图7.24所示。将整根角钢的一端放到法兰弯曲机上进行煨弯，直至将角钢煨成所需直径的法兰。取下煨好的法兰，以气割法切断后逐片找圆、对焊、冲孔。

图7.23　矩形法兰

图7.24　圆形法兰

（3）共板法兰制作

共板法兰风管工艺是快速法兰风管工艺的一种。共板法兰制作的顺序是下料、打孔、焊接、钻螺孔、上漆防腐，如图7.25所示。它兼具角钢法兰风管的优点，结构强、无焊接、无铆接；其风管成品外形美观，尺寸规矩准确，外形线条流畅；风管生产可以工厂化、规模化、标准化、自动化，加工速度快捷；全镀锌板制造，耐腐蚀性好，连接严密，漏风率低，降低能耗，节省运行费用。共板法兰在暖通工程中应用广泛。

图7.25　共板法兰及其配件

3）风帽的制作

风帽通常安装在室外，是通风系统的末端设备，主要作用是防止雨雪直接进入风管中，同时适应风向的变化。常用的有伞形风帽、筒形风帽、锥形风帽等。

伞形风帽主要由伞形帽、支撑和加固圈组成，如图7.26所示。制作时，伞形风帽采用黑铁皮，支撑和加固圈采用扁钢。

筒形风帽主要由法兰、扩散管、伞形帽、外圆筒和支撑等组成，如图7.27所示。扩散管、伞形帽、外圆筒采用黑铁皮制作，法兰采用角钢制作，支撑采用扁钢制作。组装时，扩散管的下口与角钢法兰铆接，上口与支撑采用螺栓连接。

图7.26　伞形风帽

1—立风管；2—加固圈；3—支撑；4—伞形帽

图7.27　筒形风帽

1—角钢法兰；2—铆钉；3—扩散管；4—外圆筒；5—支撑；6—加固筋；7—伞形帽

4）软管接头制作、安装

风机在运行时会产生噪声，为了防止噪声随风管传到室内，一般在风机进出口、空调器与风管连接处及跨越沉降缝处设置软管接头。

软管接头的长度一般为200mm，材质通常为帆布，如图7.28所示。对于腐蚀性介质的通风系统，可采用玻璃纤维布或软塑料薄膜制作。软管接头不易保温，而且不能代替变径管。

图7.28　柔性短管
