通风系统一般包括风管、风管部件、风机及空气处理设备等。

（1）送风系统的组成

送风系统由采风口、空气处理箱、风箱、通风管道、进风口和风量调节阀组成。

①采风口的作用是采集室外的新鲜空气，要求设在空气不受污染的外墙上，如图7.8所示。采风口上设有百叶风格或细孔的网格，以便挡住室外空气中的杂物进入送风系统。

图7.8　采风口

②空气处理箱可以对空气进行必要的过滤、加热处理。在机械送风系统中，一般是将空气过滤器、空气加热器设置在同一个箱体中，这种箱体称为空气处理箱（图7.9）。空气处理箱可以是砖砌、混凝土浇筑，也可以用钢板或玻璃钢制作。

③通风机是机械送风系统中的动力设备。工程中，常用的风机是离心风机和轴流风机。

④通（送）风管道是输送空气处理箱处理好的空气到各送风区域。根据制作方式不同，通风管道可分为风管和风道。风管是采用金属、非金属薄板或其他材料制作而成，如图7.10所示；风道是采用混凝土、砖等建筑材料砌筑而成，如图7.11所示。通风管道的断面形状主要有矩形和圆形两种。

图7.9　空气处理箱

图7.10　风管

图7.11　风道

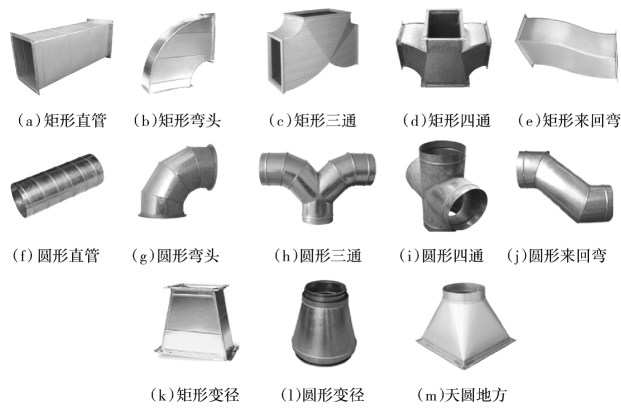

通风管道中还包括许多风管配件，如弯头、三通、四通、变径、来回弯、天圆地方等，如图7.12所示。

图7.12　风管及配件

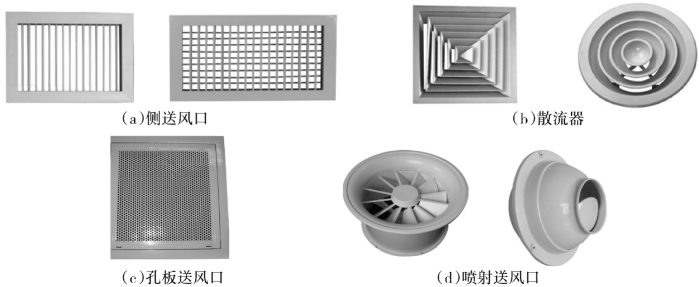

⑤送风口是直接将送风管道送过来的空气送至各个送风区域或工作点。送风口的种类较多，主要有侧送风口（单层百叶、双层及三层百叶）、散流器、孔板送风口及喷射送风口等，如图7.13所示。

图7.13　送风口

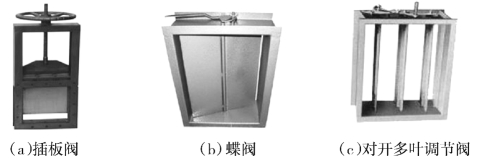

⑥风量调节阀用于送风系统的开、关和进行风量调节。常用的风量调节阀有插板阀、蝶阀、对开多叶调节阀等，如图7.14所示。

(www.daowen.com)

图7.14　风量调节阀

（2）排风系统的组成

排风系统由排风罩或排风口、通风管道、风机、排风帽及空气净化设备组成。

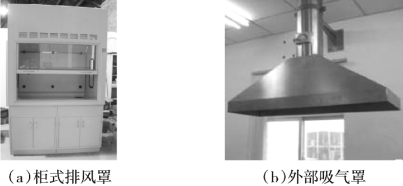

①排风罩或排风口。排风罩用来将污浊或含尘的空气收集并吸入风管内，有柜式排风罩、外部吸气罩等，如图7.15所示。如果用在除尘系统中，排风罩则称为吸尘罩；排风口与送风口类似，通常采用单层百叶风口。

图7.15　排风罩

②通（排）风管道是用来输送污浊或含尘空气的。在一般的排风除尘系统中，多用圆形风管，因为圆形风管的水力条件好，且强度也较矩形风管高。

③风机是机械排风系统的动力设备，其结构性能如前所述。

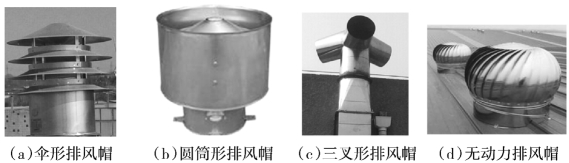

④排风帽是机械排风系统的末端设备，其作用是直接将室内污浊空气（或经处理达标后的空气）排至室外大气中，并防止雨水的侵入。常用的排风帽有伞形排风帽、圆筒形排风帽、三叉形排风帽、无动力排风帽等，如图7.16所示。

图7.16　排风帽

⑤空气净化设备是用于排除有毒气体或含尘气体的机械排风系统，它将有毒气体或含尘空气净化处理达标后排放到大气中。通风系统中常用的净化设备主要是除尘器。除尘器又有重力沉降式除尘器、旋风除尘器、袋式除尘器。

a.重力沉降式除尘器：它是一个比通风管道断面尺寸增大了若干倍的除尘小室，如图7.17所示。含尘空气由除尘小室的一端上方进入，由于小室的过流断面突然扩大，含尘空气的流动速度迅速降低。在含尘空气缓慢地由小室的一端流向另一端的过程中，空气中的粉尘粒子在重力作用下逐渐向灰斗里沉降，使得粉尘从空气中分离出来，而净化后的洁净空气由除尘小室的另一端出口排出。

图7.17　重力沉降式除尘器

b.旋风除尘器：利用含尘空气在除尘器中的螺旋运动及离心力作用达到分离尘粒的目的，使空气得到净化，如图7.18所示。如果在旋风除尘器内壁敷设耐磨衬，可以用于净化含有高磨蚀性粉尘的烟气，但对微细尘粒的除尘效率不高。

图7.18　旋风除尘器

1—进气口；2—圆筒体；3—圆锥体；4—排气管；5—排尘口与集灰斗

c.袋式除尘器：利用棉布、毛呢和人造纤维布等做成滤袋，然后将滤袋按一定的排列规律设置在一个箱体内，含尘空气沿着预先设计好的道路，由箱体下部进入各条滤袋中，对含尘空气进行过滤处理，使粉尘从空气中分离出来，达到净化空气的目的，如图7.19所示。

图7.19　袋式除尘器

1—进气口；2—箱体；3—滤袋；4—净化气体出口；5—振打装置；6—灰斗；7—插板阀
