1)安装范围
室外热力管道的安装范围一般是指由锅炉房外墙至用户外墙(或热力入口)之间的部分,如图6.47所示。热力管道在敷设的沿途应设置活动支座、导向支座、固定支座。活动支座安装在方形补偿器两侧第一个支架及其水平臂的中点,还有管道弯头两侧;导向支座安装在补偿器与固定支架之间的直管段上;固定支座安装在两补偿器之间、热源出口、用户入口等处。

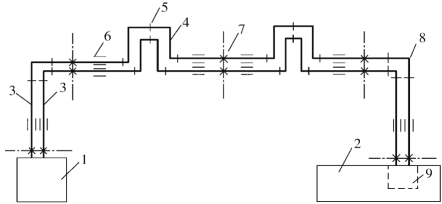

图6.47 室外地沟内供暖管道的安装范围
1—锅炉房;2—用户;3—供暖管道;4—方形补偿器;5—活动支座;6—导向支座;7—固定支座;8—自然补偿器;9—热力入口
2)安装要求
(1)一般要求
①室外热力管道应采用焊接钢管或无缝钢管。
②室外热力管道水平敷设有坡度要求。对于蒸汽管,汽水同向流动,i≥0.002;汽水逆向流动,i≥0.005。对于热水管,i≥0.002。
④对头连接的管道发生空隙时,不允许将管壁加力延伸而使管头密合,应另外加一短管。该短管长度不应小于管道空隙,也不能小于100mm。
⑤固定点之间的管道中心线应为直线,其偏差应符合规定的要求。
⑥为了保证管道上阀门、伸缩器维修方便,在同用途、同规格的管道上,应采用相同规格的配件。阀门、伸缩器在安装前应经过外观检查和水压试验,合格后方可安装。
⑦钢管、阀门等配件应有制造厂的试验证明。
⑧安装完毕的管道系统,应按照设计要求或按《给排水管道工程施工及验收规范》(GB 50268—2008)的规定进行水压试验。
(2)特殊要求
无论是蒸汽采暖管道还是热水采暖管道,都必须注意解决管网的泄水与排气问题。除了在坡度上给予保证外,还应采取以下措施:
①蒸汽采暖管道中,在适当的位置加设疏水器。其位置通常是:管道的最低点,垂直升高的管段之前,可能集结凝结水的蒸汽管道闭塞端和每隔50m左右的直管段位置。蒸汽管道安装时要高于凝结水管道,以便将蒸汽管道产生的凝结水通过疏水器等装置排入凝结水管,其高差应不小于安装疏水器需要的尺寸。
②热水采暖管道中,在管道的高位点应设置排气装置,在管道的低位点应设泄水装置。一般排气阀门直径为15~25mm,泄水阀门的直径约是热水管直径的1/10,但不得小于20mm。泄水和排气装置的设置如图6.48和图6.49所示。(www.daowen.com)
图6.48 热水管道途中泄水和排气装置
图6.49 热水管道抬高时泄水和排气装置
③热水主干管每隔800~1000m安装分段阀门。对于没有分支管的主干管,其分段阀门间距可以增大到2500m,这样可以减少非事故管道水头损失和缩短检修时间。两个分段阀门之间必须设置泄水和排气装置,以便能排出其间的空气和水。
3)安装工艺
室外地沟内热力管网的安装工艺流程:测量放线与管沟开挖→砌筑沟底和沟壁→管沟内支架安装→管道铺设→补偿器安装→试压→冲洗→防腐→保温→盖沟盖板。
①测量放线与管沟开挖:参见第2章室外给水管道安装时的测量放线与管沟开挖。
②砌筑沟底和沟壁:配合土建人员进行施工。
③管沟内支架安装:支架应先进行制作、除锈、防腐,然后进行安装。支架安装分两次进行:第一次在砌筑沟壁时,将支架的支撑结构(角钢或槽钢)预埋好;第二次在铺设管道时,安装托座。
④管道铺设:管道在铺设前应依次进行管材的检查、管子的除锈和防腐;然后进行管子的组对和焊接,在管沟边的平地上将管子组对、焊接成适当长度的管段;再将组对焊接好的管段以机械或人工由管沟边放入沟内的支架上,把管段连接成整条管道,并将管道就位并调整间距、坡度及坡向;最后安装管道的托座,将管道与托座焊接起来放在支架上。
⑤补偿器安装:补偿器安装时水平放置,其坡度、坡向与相应管道相同。在安装方形补偿器时,应先进行预拉伸。预拉伸时,先将方形补偿器的一端与管道焊接,另一端作为拉伸口,待拉伸量合适后再将该口焊接。
⑥试压:在室外供热管道安装完之后进行压力试验,以检查其强度和严密性。强度试验压力值是工作压力的1.5倍,严密性试验压力值等于工作压力。
a.试压准备。试压前,在试压系统最高点设置排气阀,在系统最低点装设手压泵,接好临时水源,始、终端设置堵板及压力表。
b.试压时,先关闭低点放水阀,打开高点放气阀,向被试压管道内充水至满,排尽空气后关闭放气阀;然后以手压泵缓慢升压至强度试验压力,观测10min,若无压力下降或压降在0.05MPa以内时,降至工作压力,进行全面检查,以不渗、不漏为合格。水压试压完毕后要将管道内的水全部放干净,以防止冬季冻坏管道。
⑦冲洗:室外热力管道在使用前,应用清水冲洗以去除杂物。冲洗前,应将管路上的流量孔板、滤网、温度计、止回阀等部件拆下,冲洗后再装上。若系统较大、管路较长,可以分段冲洗,冲洗到排水处水色透明为止。
⑧防腐:室外热力管道在进行防腐时,应按照除锈→去污→表面清洁→底层涂料→面层涂料→质量检查的顺序进行。采暖管道及其支吊架的防腐应达到设计要求及国家验收规范的要求。
⑨保温:室内采暖系统在进行保温时,应按照涂刷防腐层→保温层施工→保护层施工→涂刷冷底子油→质量检查的顺序进行。采暖系统的保温材质及厚度均按设计要求,质量达到国家验收规范的要求。
⑩盖沟盖板:预制钢筋混凝土沟盖板采用自卸吊进行运输安装,人工进行调整。
