1）地上架空敷设

地上架空敷设是将供热管道安装在型钢、钢筋混凝土的支架上，或者墙、柱的托架上的敷设形式。根据供热管道所处的位置和沿途地势的不同，架空敷设的高度也不同，通常有低、中、高3种架空敷设形式。

（1）低架空敷设

低架空敷设如图6.41所示。管底与地面保持0.5～1m净距；通常是沿着工厂的围墙或平行于公路或铁路敷设。低架空敷设可以节省大量土建材料，建设投资小，施工安装方便，维护管理容易，适用于不妨碍交通、不影响厂区扩建的情况。

（2）中、高架空敷设

中、高架空敷设如图6.42所示。中架空敷设的管底与地面保持2.5～4m净距，适用于人行频繁和非机动车辆通行的情况。高架空敷设的管底与地面保持4～6m净距，适用于跨越公路、铁路或其他障碍物时的情况，当管道跨越公路时，净距为4m；跨越铁路时，净距为6m。

图6.41　低架空敷设

图6.42　中、高架空敷设

2）地下敷设

地下敷设分为通行地沟、半通行地沟、不通行地沟和直接埋地敷设4种形式。

（1）通行地沟敷设

通行地沟敷设如图6.43所示。工作人员可以在管沟内直立通行，人行通道的高度不低于1.8m，宽度不小于0.6m，并应允许管沟内最大直径的管道通过通道。通行地沟敷设适用于管道根数多（超过6根）和人员需要经常到沟内检修的情况。(www.daowen.com)

（2）半通行地沟敷设

半通行地沟敷设如图6.44所示。工作人员可以在管沟内检查管道和进行小型修理工作，但更换管道等大修工作仍需挖开地面进行。半通行地沟敷设适用于管道根数在3根以内和人员不必经常到沟内检修的情况。

（3）不通行地沟敷设

不通行地沟敷设如图6.45所示。不通行地沟的横截面较小，只需保证管道施工安装的必要尺寸即可。不通行地沟的造价较低，占地较小，其缺点是管道检修时必须掘开地面；适用于管道根数在2根以下且不需要人员到沟内检修的情况。

图6.43　通行地沟敷设

图6.44　半通行地沟敷设

图6.45　不通行地沟敷设

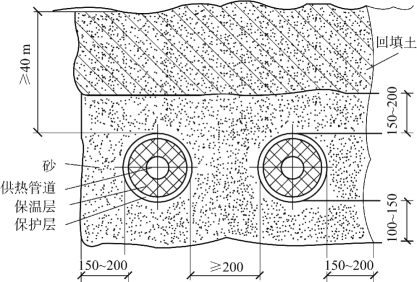

（4）直接埋地敷设

直接埋地敷设如图6.46所示。采暖管道直接埋在土壤中，热损耗大。目前，应用最多的结构形式是整体式预制保温管，即将采暖管道、保温层和保护外壳三者紧密地黏结在一起，形成一个整体，然后一起埋地敷设。

图6.46　直接埋地敷设
