1）蒸汽采暖系统管路布置原则

室内蒸汽采暖系统按干管所处的位置分为上供下回式、上供上回式、中供式等；按组成环路的立管设置情况分为单管式系统与双管式系统。

①为使凝结水顺利地排出，避免水击现象的产生，管道布置大多采用上供下回双管式系统。当地面不便于布置凝结水管时，也可采用上供上回式系统。实践证明，上供上回式系统不利于运行管理。

②系统必须在每个散热设备的凝结水管上安装疏水器和止回阀。

③为了减轻水击现象，蒸汽干管必须具有足够的坡度，并尽可能保持汽水同向流动。蒸汽干管汽水同向流动时，坡度i宜采用0.003，不得小于0.002；进入散热器支管的坡度i宜为0.01～0.02。

2）蒸汽采暖系统布置注意事项

在蒸汽采暖系统中，不论是何种形式的系统，都应保证系统中的空气能被及时排除，凝结水能被顺利地送回锅炉，防止蒸汽大量逸入凝结水管，尽量避免水击现象。因此，系统设置应注意以下4点：

（1）合理设置疏水器

①在水平供汽干管向上拐弯处设置疏水器，定期排除沿途流来的凝水。

②在低压蒸汽采暖系统中，疏水器设置在室内每组散热器的凝水出口处和上供下回式系统的每根立管下端。

③在高压蒸汽采暖系统中，疏水器集中安装在每个环路凝水干管的末端。(www.daowen.com)

（2）凝结水管过门

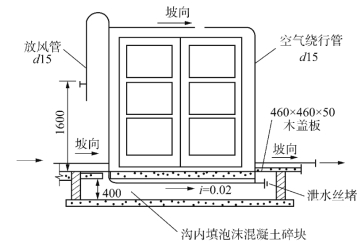

当凝结水管布置在地面上遇到过门时，为方便出入，必须把凝结水管下降到地板面以下的过门地沟内，这样凝结水管会形成水封，阻碍空气通过。因此，需要在门上部（环绕门框）装设过门的空气管，即空气绕行管，如图6.35所示。同时，在空气管上安装放风阀门。为了泄水和排污，将地沟内的凝结水管做顺水坡向，末端还需设置泄水丝堵。

图6.35　凝结水管过门

图6.36　水平干管变径

（3）水平管变径连接

当水平蒸汽管管径或水平凝结水管径由大变小时，宜采用偏心管连接，使管线底边在一直线上，以使管道中凝结水流动畅通无阻，如图6.36所示。

（4）热补偿问题

蒸汽管道的温度变化比较大，尤其是高压蒸汽采暖系统，因此管道的热胀冷缩问题比较严重。为防止管道因胀缩而破坏，对于较长的管段，应设置伸缩器或在管道中间增加能进行自然补偿的转弯。管道转弯部分的弯曲半径应不小于（6～8）d（d为管道直径）。
