蒸汽采暖系统的组成和特点

(1)蒸汽采暖系统的组成

蒸汽采暖系统一般包括蒸汽锅炉、供水总立管、蒸汽干管、蒸汽立管、散热器疏水器、凝水立管、凝水干管、凝结水箱、水泵、控制附件等,如图6.34所示。水在锅炉中被加热成具有一定压力和温度的蒸汽,蒸汽依靠自身的压力通过管道流入散热器,并在散热器内放热后变成凝结水;凝结水依靠重力经疏水器沿凝结水管道返回凝结水箱,再由凝结水泵送回锅炉加热,如此反复循环。

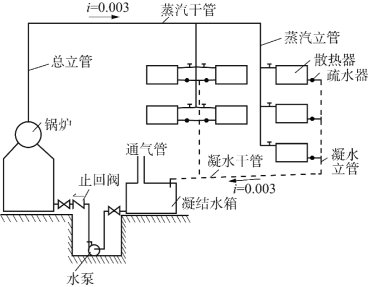

图6.34 蒸汽采暖系统

(2)蒸汽采暖系统的特点

与热水采暖系统相比,蒸汽采暖系统的特点是:

①初投资低。在蒸汽采暖系统中,散热器内热媒的温度高,末端散热器散热量高,所用的散热器片数比热水采暖系统少,管路造价也比热水采暖系统低。(www.daowen.com)

②底层散热器所受的静水压力小。在蒸汽采暖系统中,蒸汽的容重远小于热水采暖系统中水的容重。因此,作用在底层散热器上的静水压力,蒸汽采暖系统比热水采暖系统小。

③使用年限短。由于蒸汽采暖系统间歇工作,管道内时而充满蒸汽,时而充满空气,管道内壁的氧化腐蚀比热水采暖系统快,特别是凝结水管更容易损坏,因此蒸汽采暖系统使用年限短。

④不能调节蒸汽的温度。蒸汽采暖系统中不能调节散热器内蒸汽的温度,当室外温度高于采暖室外设计温度时,必须采用间歇采暖,这样会使房间内的温度波动较大,使人感到不舒适。而在双管式和单管跨越式热水采暖系统中,进入散热器内的热水量可以调节,即可以调节散热器内水的温度,以适应室外温度的变化。

⑤热惰性小,蒸汽采暖系统的加热和冷却过程快。对于人数骤多骤少或不经常有人停留而要求迅速加热的建筑物,如工厂车间、会议厅、影剧院、礼堂、展览馆、体育馆等,比较适于这种系统。而热水采暖系统由于蓄热能力大,即热惰性大,热得慢,冷得也慢。

⑥卫生条件不良。在低压蒸汽采暖系统中,散热器的表面温度始终在100℃左右,有机灰尘剧烈升华,对卫生不利,而且还容易烫伤人;这种系统不适宜对卫生要求较高的建筑物,如住宅、学校、医院、幼儿园等。

⑦热利用率不良。在蒸汽采暖系统中,由于疏水器质量的问题,往往有大量蒸汽通过疏水器流入凝结水管,最后由凝结水箱上的通气管排入大气中。同时,在蒸汽采暖系统的不严密处出现跑气和漏气现象也是不可避免的。
