采暖系统管路布置合理与否,直接影响系统的造价和使用效果。应根据建筑物的具体条件(如建筑平面的外形、结构尺寸等)、与外网连接的形式以及运行情况等因素合理选择布置方案,力求系统管道走向合理,节省管材,便于调节和排除空气,而且要求各并联环路的阻力易于平衡。热水采暖管路布置时,通常采用以下布置原则。
(1)热源引入口
热源引入口的位置应根据锅炉房的位置和室外管道的走向确定,同时还要考虑有利于内部系统环路的划分,最好在建筑物热负荷对称分布的位置,如建筑的中部。热源引入口一般设置在地沟内或地下室内,大的引入口应设置在专用的房间内。
热源引入口装置是指连接外网与建筑内采暖系统,具有调节、检测、关断等功能的装置。典型建筑物热源引入口装置如图6.31所示。

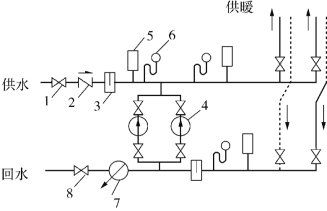

图6.31 热水热源引入口装置
1—阀门;2—止回阀;3.除污器;4—水泵;5.温度计;6.压力表;7—水量表;8—阀门
(2)环路划分(www.daowen.com)
为了合理地分配热量,便于运行管理,需要把采暖系统划分为若干个分支环路。在分配时,为使各环路阻力易于平衡,优先选择同程式系统。在分支环路上应该设置关闭和调节阀门。
(3)回水干管过门
回水干管敷设在底层需要过门时,需要绕过门进行敷设。可以将回水干管采用下绕弯的形式设置在地沟内,最低点设置泄水阀,如图6.32所示;也可以将回水干管采用上绕弯的形式,最高点设置放气阀,如图6.33所示。采用过门地沟时,地沟上应每隔一定距离设活动盖板,以便于检修。
图6.32 下绕弯过门
图6.33 上绕弯过门
