1）单管式与双管式系统

热水采暖系统按散热器供、回水方式的不同分为单管式系统和双管式系统。

（1）单管式系统

该系统的立管只有1根，供、回水共用1根立管，如图6.22所示。其中：

①A-D、B-E为单管顺流式系统，立管中全部的水量顺次流入各层散热器。该系统形式简单，施工方便，造价低，其最大的缺点是不能进行局部调节。

②C-F为单管跨越式系统，立管的一部分水量流进散热器，另一部分立管水量通过跨越管与散热器流出的回水混合，再流入下层散热器。该系统适用于需要进行局部调节散热量的建筑物，但是在散热器支管上安装阀门，施工工序增多，造价增高。

图6.22　单管式系统

图6.23　双管式系统

（2）双管式系统

该系统的供、回水立管分别设置，如图6.23所示。每组散热器热媒进、出水管分别与供、回水管连接，每组散热器上均可设温控调节阀。该系统可以局部调节每个房间的散热器，但管道系统和阀门投资大。

2）垂直式与水平式系统

按管道敷设方式的不同，热水采暖系统可分为垂直式系统和水平式系统。

（1）垂直式系统

该系统的散热器由立管沿竖直方向依次连接，热媒自上而下或自下而上进行流动。

①上分式（上供下回式）系统（图6.22）。该系统供水干管敷设在顶层散热器上面，回水干管敷设在底层散热器下面。

②中分式（中供下回式）系统（图6.24）。该系统供水干管敷设在中间层散热器上面，同时向建筑上部和下部供热水，回水干管敷设在底层散热器下面。

③下分式（下供下回式）系统（图6.25）。该系统供、回水干管均敷设在底层散热器下面。

图6.24　中分式热水采暖系统

(www.daowen.com)

图6.25　下分式热水采暖系统

（2）水平式系统

该系统的散热器由横管沿水平方向依次连接，热媒自左向右或自右向左进行流动。水平式系统也可分为水平顺流式系统（图6.26）和水平跨越式系统（图6.27）。

图6.26　水平顺流式系统

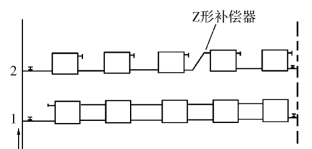

图6.27　水平跨越式系统

3）异程式与同程式系统

（1）异程式系统

通过各个立管的循环环路的总长度不相等，这种布置形式称为异程式系统，如图6.28所示。由于每个环路的总长度不相等，会出现近端环路流量大、远端环路流量小的情况。这种由于流量失调而引起在水平方向冷热不均的现象，称为水平失调。

（2）同程式系统

为了消除或减轻系统的水平失调，在供、回水干管走向布置时使各个立管的循环环路的总长度都相等，这种布置形式称为同程式系统，如图6.29所示。但同程式系统管道的金属消耗量要多于异程式系统。

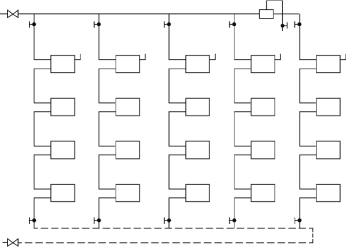

图6.28　异程式系统

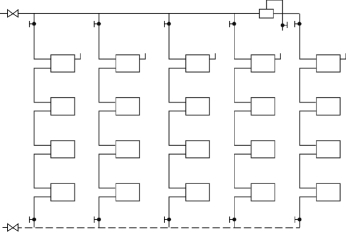

图6.29　同程式系统

4）分区热水采暖系统

为避免底层散热器承受的静压力过大，高层建筑的热水采暖系统通常采用竖向分区的布置形式。低区可以与集中热网直接或间接连接。高区部分可根据外网的压力选择加压水泵、高位水箱、热交换器等布置形式。设加压水泵的分区热水采暖系统如图6.30所示。

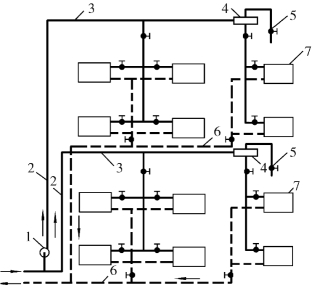

图6.30　分区热水采暖系统

1—水泵；2—供水主立管；3—供水干管；4—集气罐；5—放气阀；6—回水干管；7—散热器
