1）散热器

建筑采暖系统中，常用的末端散热设备为散热器。散热器是将流经它的热媒所带的热量从其表面以对流和辐射方式不断地传给室内空气和物体，补充房间的热损失，使采暖房间维持需要的温度，从而达到采暖的目的。

（1）散热器分类

散热器按其材质可分为铸铁、钢制、铝制、铜制、塑料、钢（铜）铝复合等；按其结构形式分为翼型、柱型、管型、板型等；按其传热方式分为对流型和辐射型。

常用的散热器有柱型、翼型、钢串片式、平钢板式、光管式5种。

①柱型散热器的形状为矩形片状，中间有几根中空的立柱，各立柱的上、下端相通，其顶部和底部各有一对带正、反螺纹的孔，该孔为热介质的进、出口，如图6.2所示。柱型散热器外形美观，表面光滑，易于清洗，但组对工艺复杂，广泛应用于住宅和公共建筑中。

②翼型散热器分为长翼型和圆翼型两类。长翼型散热器如图6.3所示，其表面有许多竖向肋片，外壳为一扁盒状空间；有高600mm、长280mm、竖向肋片14片和高600mm、长200mm、竖向肋片10片两种。长翼型散热器制造工艺简单，耐腐蚀，外形较美观，但承压能力较低。

圆翼型散热器如图6.4所示，是一根管子外面带有许多圆肋片的铸件，管子的内径规格有50mm和75mm两种，所带肋片分别为27片和47片，管长为1m，两端有法兰可以串联相接。圆翼型散热器单节散热面积较大，承压能力较高，造价低，但外形不美观。

图6.2　柱型散热器

图6.3　长翼型散热器

图6.4　圆翼型散热器

③钢串片式散热器由钢管、肋片、联箱、放气阀和管接头组成，如图6.5所示。钢串片为0.5mm厚的薄钢片，串在钢管上；串片两端折边90°，形成许多封闭的垂直空气通道，造成烟囱效应，增加对流放热能力。钢串片式散热器体积小、质量轻、承压高、占地小，但是阻力大，不易清除灰尘，钢片易松动。

④平钢板式散热器由面板、背板、对流片、水管接头及支架等部件组成，如图6.6所示。平钢板式散热器外形美观，散热效果好，节省材料，占地面积小，但承压较低。

⑤光管式散热器由钢管组对焊接而成，如图6.7所示。光管式散热器承压能力高，不需要组对，易于清扫灰尘，造价低，但占用空间大、不美观，常用于灰尘多的车间。

图6.5　钢串片式散热器

图6.6　平钢板式散热器

图6.7　光管式散热器

（2）散热器的布置原则

①当房间有外窗时，宜每个窗下设置一组散热器。因为散热器表面散出的热气流容重小而自行上升，这样就能阻止或减弱从外窗下降的冷气流，使流经工作地带的空气比较暖和，使人有舒适感。

②当房间没有外窗（如浴室）时，散热器可布置在管道连接和使用方便的地方。

③对于多层建筑的楼梯间，散热器的布置是下多上少。这是因为底层散热器加热的空气能够自由地上升，从而补偿上部的热损失。

④为防止散热器冻裂，双层门的外室和门斗中不宜设置散热器。

⑤一般情况下，散热器在房间内应明装。当建筑或工艺上有特殊要求时，可在散热器的外面加以围挡或设置在壁龛内。托儿所和幼儿园内的散热器应暗装或加防护罩。此外，采用高压蒸汽采暖的浴室中，也应将散热器加以围挡，以防烫伤人体。

（3）散热器安装工艺

散热器安装工艺流程：散热器组对→散热器组的水压试验→托架安装→散热器组挂在托架上。

①散热器组对。柱形散热器在安装之前，需要用正反丝的零件将片状的散热器组对成一个整体后再进行安装。组对前，应将各散热片进行除锈处理，并按设计规定涂（喷）刷第一遍防锈底漆，要求涂刷均匀，无漏涂。散热器组对的工序：散热片接口处理→上架→对丝带垫→对丝就位→合片→组对→上堵头及上补心。

②散热器组的水压试验。散热器组对后，在安装前应进行水压试验。试压装置如图6.8所示。试验压力为工作压力加上0.2MPa，但不得低于0.4MPa，也不得超过产品说明书中规定的试验压力。试压时，直接升压至试验压力，稳压2～3min，对接口逐个进行外观检查，不渗不漏为合格。

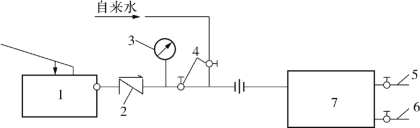

图6.8　散热器单组试压装置

1—手压泵；2—止回阀；3—压力表；4—截止阀；5—放气管；6—放水管；7—散热器组

③托架安装。安装时，先以粉线将上、下排托架的水平中心线弹在墙上，据此线栽埋托架。托架的布置位置如图6.9所示。

(www.daowen.com)

图6.9　散热器组托架的布置

1—散热器组；2—托架

④散热器组安装。安装时，先将散热器组刷底漆和银粉漆各两遍，待室内装修后将其挂在托架上找平、找正。民用建筑散热器组的安装形式如图6.10所示。

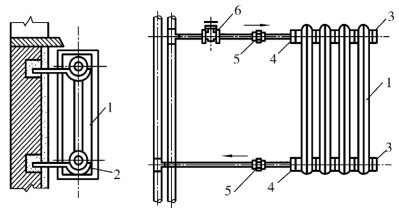

图6.10　散热器组安装

1—散热器组；2—托架；3—专业丝堵；4—专用补心；5—活接头；6—截止阀

2）热量表

热量表是通过测量水流量及供、回水温度，并经运算和累计得出某一系统所使用热量的机电一体化仪表，如图6.11所示。热量表由流量传感器（流量计）、供回水温度传感器、热表计算器（积算仪）3个部分组成，是供暖分户计量收费不可缺少的装置。

3）温控阀

温控阀是一种自动控制散热器散热量的设备，可根据室温与给定温度之差自动调节热媒流量的大小，如图6.12所示。温控阀安装在散热器入口管上，主要应用于热水采暖系统的双管式系统、单管跨越式系统。

温控阀分为自力式温控阀和电动温控阀。

图6.11　热量表

图6.12　温控阀

图6.13　平衡阀

4）平衡阀

平衡阀是调节或通过分流的方式使介质在管道或容器内的压力相对平衡，进而达到流量的平衡，如图6.13所示。平衡阀可有效地保证管网静态水力及热力平衡。它安装于小区室外管网系统中，能有效消除小区个别住宅温度过高或过低的现象。所有要求保证流量的管网系统都应该设置平衡阀，安装在供水或回水管上，且不必再设其他起关闭作用的阀门。

平衡阀分为静态平衡阀、动态平衡阀和压差无关型平衡阀。

5）排气装置

建筑采暖系统中，常用的排气装置有手动集气罐、自动排气阀、手动放气阀等。手动集气罐可用钢管焊接而成，安装在系统末端最高点，可定期打开阀门排气，如图6.14所示；自动排气阀是依靠水对物体的浮力，自动打开和关闭阀体的排气出口，以达到排气和阻水的作用，如图6.15所示；手动放气阀安装在散热器的上端，定期打开手轮排除散热器内的空气，如图6.16所示。

图6.14　手动集气罐

图6.15　自动排气罐

图6.16　手动放气阀

6）疏水器

疏水器适用于蒸汽采暖系统，能自动阻止蒸汽溢漏且迅速排出设备及管道中的凝结水，同时能够排出系统中积留的空气和其他不凝性气体，如图6.17所示。疏水器是蒸汽采暖系统中重要的设备。倒吊桶式疏水器的工作原理如图6.18所示，无蒸汽时，桶沉于下方打开阀门，排冷凝水；有蒸汽时，桶向上浮起关闭阀门，阻断蒸汽。

图6.17　疏水器

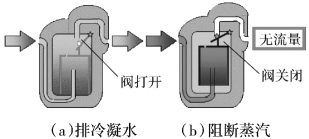

图6.18　倒吊桶式疏水器工作原理

7）膨胀水箱

在热水采暖系统中，膨胀水箱起调节水量、稳定压力和排除系统中的空气等作用，是暖通专业的重要设备之一。膨胀水箱设置在系统的最高点，一般用钢板焊制而成，外形有矩形和圆形，其中以矩形水箱使用较多。膨胀水箱的管路配置如图6.19所示，其上主要设有膨胀管、循环管、溢流管、排污管、信号管、补水管。为安全起见，膨胀管、循环管、溢流管上均不得装设阀门；排污管上应设阀门，可与溢流管连通并一起引向排水管道；信号管只允许在检查点处装设阀门，以检查水箱水位是否已降至最低水位而需补水；补水管上设置浮球阀，根据水位高低决定开启或者关闭给水。

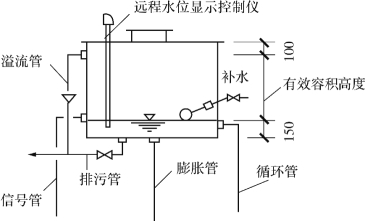

图6.19　膨胀水箱管路配置
