工程图是设计人员用来表达设计意图的重要工具。为保证工程图的统一性，便于识图，必须按国家标准进行绘制。

（1）管道线型、比例

工程图上的管道和管件采用统一的线型来表示，如管道线型中有粗实线、中实线、细实线、粗虚线、中虚线、细虚线、细点画线、折断线、波浪线等。

给排水平面图常用的比例有1∶100、1∶200、1∶150等，详图常用的比例有1∶50、1∶10、1∶5、1∶2、1∶1等。给排水系统图中，如果局部表达有困难时，该处可以不按比例绘制。

（2）管道类别代号

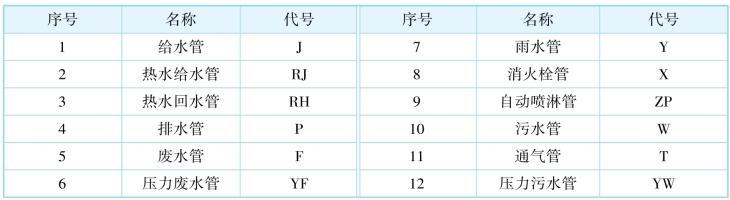

给排水工程图中有多种管线，一般采用增加字母符号方式区分各种管线。常见的管道符号见表5.1。

表5.1　常见管道类别代号

（3）常用给排水图例

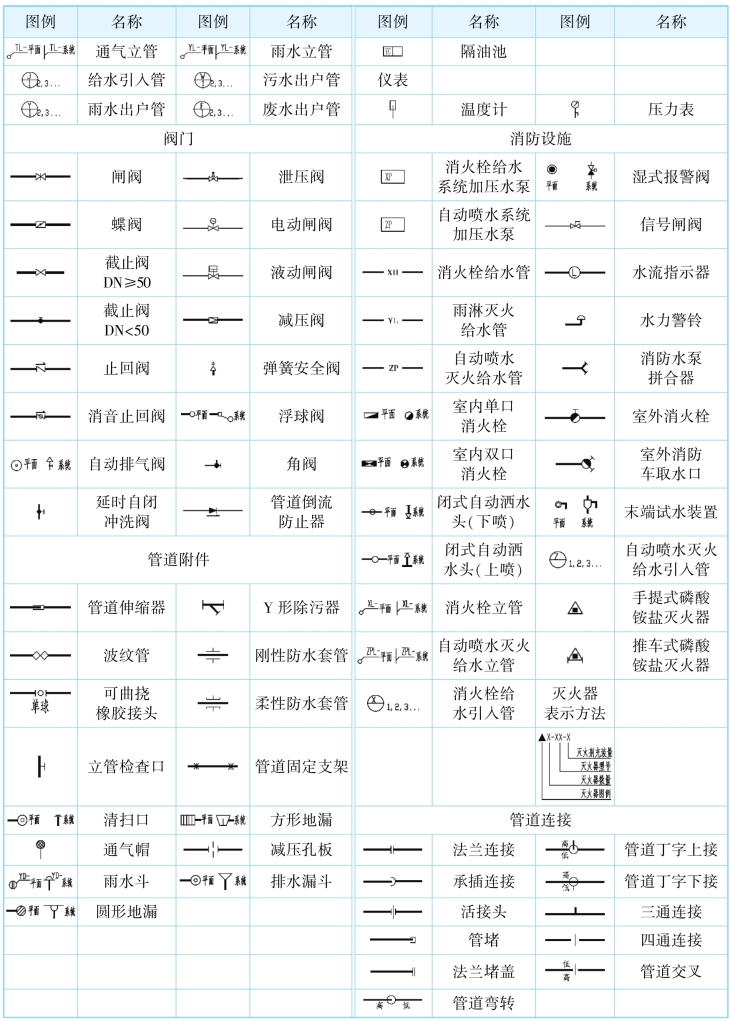

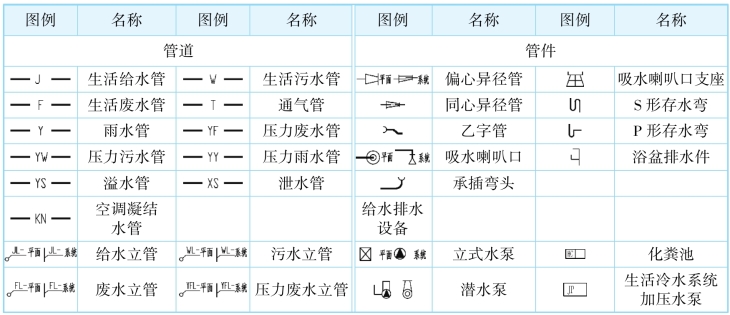

给排水工程图常用图例见表5.2。

表5.2　给排水工程常用图例

续表

（4）管道标高与坡度

标高用以表示管道安装的高度，有相对标高和绝对标高两种。相对标高一般以建筑物的底层室内地面高度为±0.000。标高以m为单位（一般标注到小数点后3位）；室内标注相对标高，室外标注绝对标高；压力管道中的标高控制点、不同水位线处、管道穿外墙和构筑物的壁及底板等处应标注管中心标高；沟渠和重力流管道的起讫点、转角点、连接点、变坡点、变尺寸（管径）点及交叉点应分别标注沟内底、管内底标高。

平面图和系统图中管道标高标注如图5.1所示。

(www.daowen.com)

图5.1　平面图和系统图中管道标高标注

管道坡度采用单线箭头表示，如图5.2所示。

图5.2　管道坡度标注

（5）管径标示及系统编号

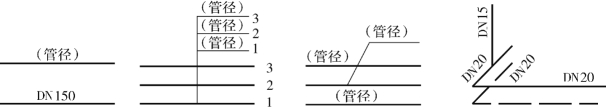

管径应以mm为单位，管径尺寸应标注在管道变管径处。水平管道的管径尺寸应标注在管道上方；斜管道（指系统图中前后方向的管道）的管径尺寸应标注在管道的斜上方；竖管的管径尺寸应标注在管道的左侧，如图5.3所示。

图5.3　管道管径标注

管道应按系统加以标记和编号。给水系统一般以每一条引入管为一个系统，排水管以每一条排出管为一个系统。当建筑物的给水引入管、排水排出管的数量超过1根时，宜进行分类编号。编号方法是在直径6～12mm的圆圈内过圆心画一水平线，水平线上用汉语拼音字母表示管道类别，下用阿拉伯数字编号，如图5.4所示。

图5.4　管道系统及立管编号

当建筑物内穿过一层及多于一层楼层的立管数量多于1个时，也常采用阿拉伯数字编号。

（6）管道转向、连接、交叉、重叠的表示方法

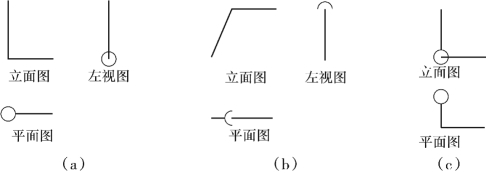

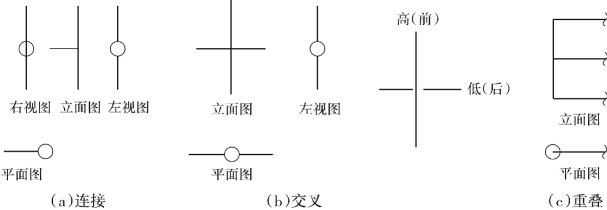

管道常用的转向、连接、交叉、重叠的表示方法如图5.5、图5.6所示。

图5.5　管道转向图示

图5.6　管道连接、交叉、重叠图示
