根据喷头的开、闭形式和管网充水与否，自动喷水灭火系统分为湿式喷水灭火系统、干式喷水灭火系统、干湿式喷水灭火系统、预作用喷水灭火系统、雨淋喷水灭火系统、水幕系统和水喷雾系统7种。前4种称为闭式自动喷水灭火系统。

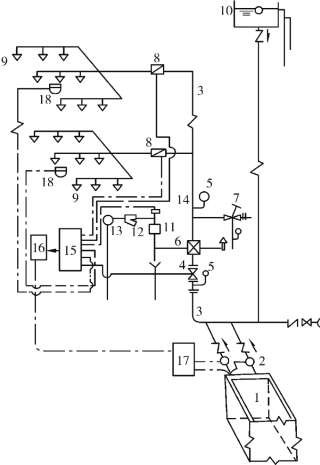

图3.14　湿式自动喷水灭火系统

1—消防水池；2—消防泵；3—管网；4—控制阀；5—压力表；6—湿式报警阀；7—泄放试验阀；8—水流指示器；9—喷头；10—高位水箱、稳压泵或气压给水设备；11—延迟器；12—过滤器；13—水力警铃；14—压力开关；15—报警控制器；16—联动控制器；17—水泵控制箱；18—探测器

（1）湿式自动喷水灭火系统

湿式自动喷水灭火系统的工作原理：火灾发生初期，建筑物的温度随之不断上升，当温度上升到闭式喷头温感元件爆破或熔化脱落时，喷头即自动喷水灭火，此时管网中的水由静止变为流动，水流指示器感应送出电信号，在报警控制器上指示某一区域已在喷水；持续喷水造成报警阀的上部水压低于下部水压，其压力差值达到一定值时，原来处于关闭的报警阀就会自动开启，消防水通过湿式报警阀流向干管和配水管供水灭火；同时，一部分水流沿着报警阀的环形槽进入延迟器、压力开关及水力警铃等设施并发出火警信号。此外，根据水流指示器和压力开关的信号或消防水箱的水位信号，控制箱内控制器能自动启动消防泵向管网加压供水，达到持续自动供水的目的。这一系列动作，大约在喷头开始喷水后30s内完成。

该系统由闭式喷头、湿式报警阀、报警装置、管网及供水设施等组成，如图3.14所示。该系统具有结构简单，使用方便、可靠，便于施工管理，灭火速度快、控火效率高，比较经济、适用范围广等优点。但由于管网中充有有压水，渗漏时会损坏建筑装饰和影响建筑的使用。该系统适于安装在常年室温不低于4℃且不高于70℃，能用水灭火的建筑物、构筑物内。

（2）干式自动喷水灭火系统

干式自动喷水灭火系统主要由闭式喷头、管网、干式报警阀、充气设备、报警装置和供水设备组成，如图3.15所示。平时，报警阀后管网充有压气体，水源至报警阀前端的管段内充以有压水。管网中平时不充水，对建筑物装饰无影响，对环境温度也无要求，适用于环境温度低于4℃（或年采暖期超过240天的不采暖房间）和高于70℃的建筑物。其最大缺点是喷头喷水灭火不如湿式自动喷水灭火系统及时。

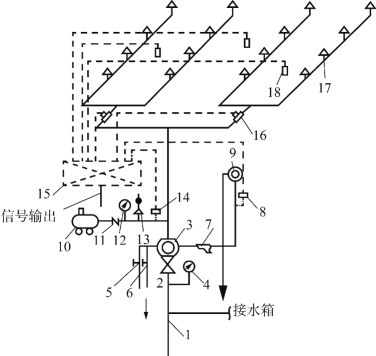

图3.15　干式自动喷水灭火系统

1—供水管；2—闸阀；3—干式阀；4—压力表；5、6—截止阀；7—过滤器；8—压力开关；9—水力警铃；10—空压机；11—止回阀；12—压力表；13—安全阀；14—压力开关；15—火灾报警控制箱；16—水流指示器；17—闭式喷头；18—火灾探测器

（3）干湿式自动喷水灭火系统

干湿式自动喷水灭火系统是交替使用干式系统和湿式系统的一种闭式自动喷水灭火系统。干湿式自动喷水灭火系统包括闭式喷头、管道系统、干湿式组合报警阀或干湿两用阀、报警装置、充气设备、供水设备等。在冬季，干湿式自动喷水灭火系统喷水管网中充有气体，其工作原理与干式自动喷水灭火系统相同。在温暖季节，管网改为充水，其工作原理与湿式自动喷水灭火系统相同。

（4）预作用自动喷水灭火系统

预作用自动喷水灭火系统主要由闭式喷头、管网系统、预作用阀组、充气设备、供水设备、火灾探测报警系统等组成，如图3.16所示。预作用自动喷水灭火系统同时具备干式自动喷水灭火系统和湿式自动喷水灭火系统的特点，而且还克服了干式自动喷水灭火系统控火灭火率低、湿式自动喷水灭火系统易产生水渍的缺陷，可以代替干式自动喷水灭火系统提高灭火速度，也可代替湿式自动喷水灭火系统用于管道和喷头易于被损坏而产生喷水和漏水，以致造成严重水溃的场所，还可用于对自动喷水灭火系统安全要求较高的建筑物中。

(www.daowen.com)

图3.16　预作用自动喷水灭火系统

1—供水闸阀；2—预作用阀；3—出水闸阀；4—压力表；5—过滤器；6—试水阀；7—截止阀；8—电磁阀；9—压力开关；10—水力警铃；11—空压机开关信号；12—低气压报警信号开关；13—止回阀；14—压力表；15—空压机；16—火灾报警控制器；17—水流指示器；18—火灾探测器；19—闭式喷头

（5）雨淋喷水灭火系统

该系统由开式喷头、管道系统、雨淋阀、火灾探测器、报警控制装置、控制组件和供水设备等组成，如图3.17所示。该系统具有出水量大、灭火及时的优点，适用于火灾蔓延快、危险性大的建筑。

（6）水幕系统及水喷雾系统

水幕系统由水幕喷头、控制阀（雨淋阀或干式报警阀等）、探测系统、报警系统和管道等组成。水幕系统中采用开式水幕喷头，将水喷洒成水帘幕状，与防火卷帘、防火幕配合使用，对它们进行冷却和提高它们的耐火性能，阻止火势扩大和蔓延；也可单独使用，用来保护建筑物的门窗、洞口或在大空间造成防火水帘起防火分隔作用。该系统具有出水量大、有效防火阻火的优点，适用于火灾蔓延快、危险性大的建筑。

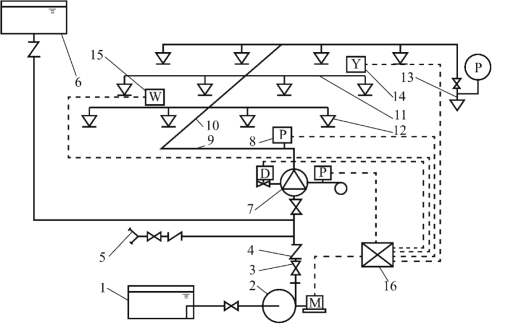

图3.17　雨淋式自动喷水灭火系统

1—水池；2—水泵；3—闸阀；4—止回阀；5—水泵接合器；6—消防水箱；7—雨淋报警阀；8—压力开关；9—配水干管；10—配水管；11—配水支管；12—开式喷头；13—末端试水装置；14—感烟探测器；15—感温探测器；16—报警控制器

水喷雾系统采用的喷雾喷头，把水粉碎成细小的水雾滴后喷射到正在燃烧的物体表面，通过表面冷却、窒息、乳化、稀释作用实现灭火，如图3.18所示。

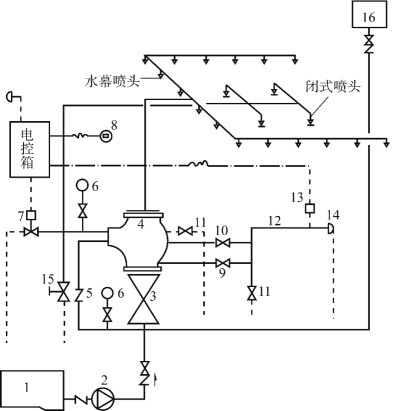

图3.18　水幕系统

1—水池；2—水泵；3—闸阀；4—雨淋阀；5—止回阀；6—压力表；7—电磁阀；8—按钮；9—试警铃阀；10—警铃管阀；11—放水阀；12—过滤器；13—压力开关；14—水力警铃；15—末端试水装置；16—水箱

水幕系统和水喷雾系统都是开式系统，从系统的组成、控制方式到工作原理都与雨淋系统相同，区别在于水幕系统和水喷雾系统分别采用的是水幕喷头和喷雾喷头，如图3.19所示。

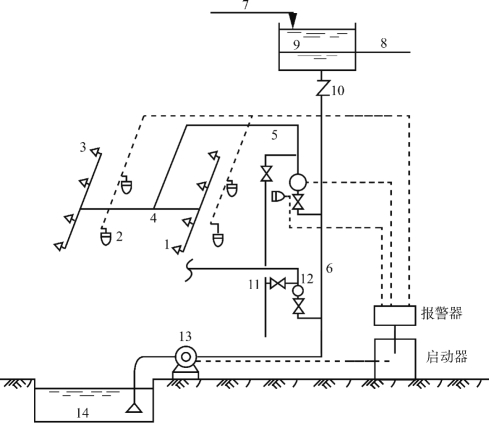

图3.19　水喷雾系统

1，3—水雾喷头；2—火灾探测器；4—配水管；5—干管；6—供水管；7—水箱进水管；8—生活用水出水管；9—消防水箱；10—止回阀；11—放水管；12—雨淋阀；13—消防水泵；14—消防水池
