自动喷水灭火系统由喷头、管道系统、火灾探测器、报警控制组件、供水设备和供水水源等组成。

1）喷头

喷头是指将有压的水喷洒成细小水滴进行洒水的设备。喷头的种类有很多，按喷头是否有堵水支撑分为两类：喷头喷水口有堵水支撑的称为闭式喷头；喷头喷水口无堵水支撑的称为开式喷头。

（1）闭式喷头

闭式喷头是一种直接喷水灭火的组件，是带热敏感元件及其密封组件的自动喷头。该热敏感元件可在预定温度范围内动作，使热敏感元件及其密封组件脱离喷头主体，并按规定的形状和水量在规定的保护面积内喷水灭火。它的性能好坏直接关系着系统的启动和灭火、控火效果。

按热敏感元件划分，闭式喷头有玻璃球喷头和易熔元件喷头两种类型；按溅水盘的形式和安装位置划分，分为直立型、下垂型、边墙型、普通型、吊顶型和干式下垂型洒水喷头，如图3.10所示。

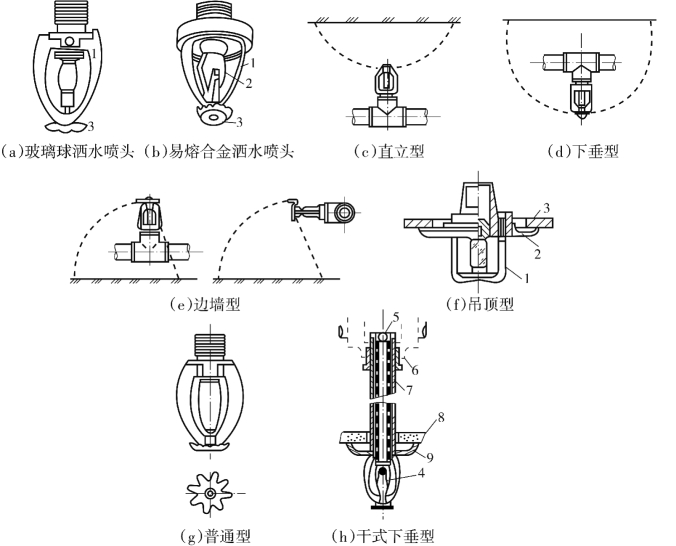

图3.10　闭式喷头类型及构造

1—支架；2—合金锁片；3—溅水盘；4—热敏元件；5—钢球；6—钢球密封圈；7—套管；8—吊顶；9—装饰罩

玻璃球洒水喷头由喷水口、玻璃球、框架、溅水盘、密封垫等组成，其释放机构热敏感元件是一个内装彩色膨胀液体的玻璃球，用它支撑喷水口的密封垫。室内发生火灾时，液体则完全充满球内全部空间，使玻璃球炸裂，喷水口的密封垫失去支撑，压力水便喷出灭火。这种喷头外形美观、体积小、质量轻、耐腐蚀，适用于美观要求较高的公共建筑。

易熔元件洒水喷头的热敏感元件为易熔材料制成的元件，室内起火当温度达到易熔元件本身的设计温度时，易熔元件硬化，释放机构脱落，压力水便喷出灭火。这种喷头适用于外观要求不高、腐蚀性不大的工厂、仓库及民用建筑。

随着社会的飞速发展，新技术、新工艺及新建筑形式的不断出现，将进一步带动喷头的发展。自动启闭洒水喷头、快速反应洒水喷头、大水滴洒水喷头、扩大覆盖面洒水喷头和汽水喷头等特殊用途喷头的出现，带动了自动喷水灭火系统的发展。

自动启闭洒水喷头的特点是发生火灾时能自动开启喷水，而在火灾扑灭后能自动关闭，具有用水量少、水渍损失小的优点。

快速反应洒水喷头的特点是通过减少热敏元件的质量或增大热敏感元件的吸热表面积，使热敏感元件的吸热速度加快，从而缩短喷头的启动时间（它对温度的感应速度比普通喷头快5～10倍），具有洒水早、灭火快、耗水少的特点，对于住宅等建筑有良好的应用前景。

大水滴洒水喷头有一个复式溅水盘，通过溅水盘使喷出的水形成具有一定比例大小的水滴，均匀喷向保护区，大水滴能够有效穿透火焰，直接接触着火物，降低着火物的表面温度。

扩大覆盖面洒水喷头的保护面积可达30～36m2，适合各种大小不一的房间使用，便于系统喷头的布置，对降低造价有一定意义。

汽水喷头将水有效地喷洒至火灾区域内，从火焰中吸取热量，变成蒸汽，降低氧气含量，对燃烧起到窒息作用，还能除去燃烧产生的粒子和烟雾，吸收有毒气体。

（2）开式喷头

开式喷头既无感温元件，也无密封组件，喷水动作由阀门控制，根据用途分为开启式、水幕、喷雾3种，如图3.11所示。

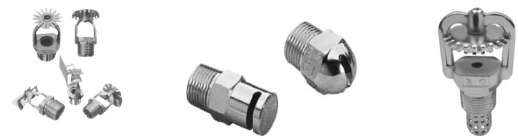

图3.11　开式喷头

①开启式洒水喷头就是无释放机构的洒水喷头，常用于雨淋灭火系统。按安装形式可分为直立型与下垂型，按结构形式可分为单臂和双臂两种。

②水幕喷头喷出的水呈均匀的水帘状，起阻火、隔火作用。水幕喷头有各种不同的结构形式和安装方法。

③喷雾喷头喷出的水滴细小，其喷洒水的总面积比一般的洒水喷头大几倍，吸热面积大、冷却作用强，以及水雾受热汽化形成的大量水蒸气对火焰有窒息作用，因此喷雾喷头主要用于水雾系统。

2）管道系统(www.daowen.com)

管道是自动喷水系统的重要组成部分，主要有进水管、干管、立管、支管等。建筑物内的供水干管一般宜布置成环状，进水管不宜少于两条，当一条进水管出现故障时，另一条进水管仍能保证全部用水量和水压。

3）火灾探测器

火灾探测器接到火灾信号后，通过电气自控装置进行报警或启动消防设备。火灾探测器（图3.12）是自动喷水灭火系统的重要组成部分，是系统的“感觉器官”，它的作用是监视环境中有无火灾发生。一旦有了火情，就将火灾的特征物理量（如温度、烟雾、气体和辐射光强等）转换成电信号并立即动作，向火灾报警控制器发送报警信号。火灾探测器由电气和自控专业人员设计，给排水专业人员配合。

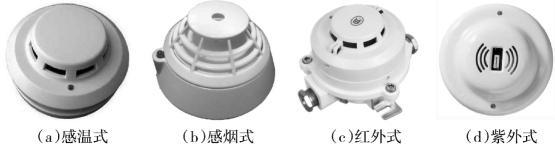

图3.12　火灾探测器

火灾探测器按对现场的信息采集类型，分为感烟探测器、感温探测器、复合式探测器、火焰探测器、特殊气体探测器；按对现场信息采集原理，分为离子型探测器、光电型探测器、线性探测器；按在现场的安装方式，分为点式探测器、缆式探测器、红外光束探测器；按探测器与控制器的接线方式，分为总线制、多线制，其中总线制又分为编码的和非编码的。

4）报警控制组件

（1）控制阀

控制阀上端连接报警阀，下端连接进水立管，其作用是检修管网以及灭火结束后更换喷头时关闭水源。它应一直保持常开位置，以保证系统随时处于工作状态，并用环形软锁将闸门手轮锁死在开启状态，也可用安全信号阀显示其开启状态。

安全信号阀是利用电信号显示阀门启闭状态的阀门。管理人员从信号显示装置可以得知每一个阀门的开关状态和开启程度，以防阀门误动作，提高消防供水的安全度。

（2）报警阀

报警阀的作用是开启和关闭管网的水流，传递控制信号至控制系统并启动水力警铃直接报警，有湿式、干式、干湿式和雨淋式4种，如图3.13所示。

图3.13　报警阀

①湿式报警阀组由湿式报警阀及附加的延时器、水力警铃、压力开关、压力表和排水阀等组成，主要用于湿式自动喷水灭火系统，安装在立管上，是湿式喷水灭火系统的核心部件，起向喷水系统单向供水和在规定流量下报警的作用。

②干式报警阀用于干式自动喷水灭火系统，安装在立管上。

③干湿式报警阀组是由湿式、干式报警阀依次连接而成，在温暖季节用湿式装置，在寒冷季节用干式装置；用于干、湿交替式喷水灭火系统，既适合湿式喷水灭火系统，又适合干式喷水灭火系统的双重作用阀门。

④雨淋阀用于雨淋、预作用、水幕、水喷雾自动喷水灭火系统。

（3）报警装置

报警装置主要有水力警铃、水流指示器、压力开关和延迟器。

水力警铃是当报警阀打开消防水源后，具有一定压力的水流冲动叶轮打铃报警；延迟器是一个罐式容器，主要用在报警阀开启后，水流需要经30s左右充满延迟器，方可打响水力警铃；水流指示器主要应用在自动喷水灭火系统中，通常安装在每层楼宇的横干管或分区干管上，对干管所辖区域起监控及报警作用；压力开关安装在延迟器后，水力警铃入水口前的垂直管道上，在水力警铃报警的同时，接通电触点向消防中心报警，启动消防水泵。

（4）检验装置

在系统的末端接出管线并加上一个截止阀，阀前安装压力表可组成检验装置。检验时，打开截止阀就可以了解报警阀的启动情况，同时它还有防止管网堵塞的作用。

5）供水设备及供水水源

自动喷水灭火系统供水设备主要有消防水箱、消防水泵和水泵接合器。供水水源主要是市政给水管网、高位水池、天然水源等。
