1）室外给水管网直接供水方式

室外给水管网直接供水方式分为两种：一种是消防管道与生活（或生产）管网共用系统（图3.5）；另一种是独立消防管道系统（图3.6）。室外给水管网直接供水方式适用于室外给水管网提供的水量和水压，在任何时候均能满足室内消火栓给水系统所需的水量、水压要求。

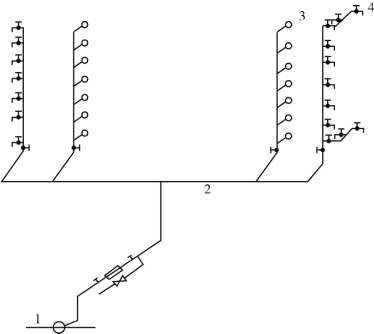

图3.5　直接供水消防-生活共用方式

1—室外管网；2—室内管网；3—消火栓及立管；4—给水立管及支管

图3.6　室外给水管网直接供水方式

1—消火栓；2—消防立管；3—横管；4—旁通管；5—水表；6—止回阀；7—闸阀

2）单设水箱的消火栓给水方式

单设水箱的消火栓给水方式（图3.7）由室外给水管网向水箱供水，箱内储存10min消防用水量。火灾初期，由水箱向消火栓给水系统供水；火灾延续，可由室外消防车通过消防水泵接合器向消火栓给水系统加压供水。这种方式适用于外网水压变化较大的情况，即用水量小时，外网能够向高位水箱供水；用水量大时，外网不能满足建筑消火栓系统的水量、水压要求。

3）设有水泵、高位水箱的消火栓给水方式(www.daowen.com)

当室外给水管网的水压不能满足室内消火栓给水系统的水压要求时，高位水箱由生活水泵补水，储存10min的消防用水量，供火灾初期灭火，火灾后期由消防水泵加压供水灭火，如图3.8所示。

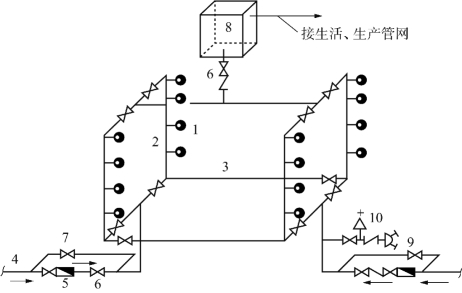

图3.7　单设水箱的消火栓供水方式

1—消火栓；2—消防立管；3—横管；4—进户管；5—水表；6—止回阀；7—旁通管及阀门；8—水箱；9—消防水泵接合器；10—安全阀

图3.8　设有消防水泵和高位水箱的消火栓供水方式

1—消火栓；2—消防立管；3—干管；4—水表节点；5—进户管；6—旁通管及阀门；7—水泵；8—高位水箱；9—安全阀；10—消防水泵接合器；11—出水阀

4）分区的消火栓给水方式

当建筑高度超过50m或消火栓处的静水压力超过0.8MPa时，应采用分区供水系统（图3.9）。这种方式适用于外网仅能满足建筑物低区建筑消火栓给水的水量、水压要求，不满足高区灭火的水量、水压要求。高区火灾初起时，由水箱向高区消火栓给水系统供水，当水泵启动后，由水泵向高区消火栓给水系统供水；低区灭火时，水量、水压由外网保证。

图3.9　分区供水的室内消火栓给水方式
