热水管网布置的总原则：在满足使用、便于维修管理的情况下，管线最短。

①横干管可以敷设在室内地沟、地下室顶部、建筑物顶层的天棚下或设备技术层内。明装管道尽量布置在卫生间或非居住房间内；暗装时，热水管道放置在预留沟槽、管道井内。

②管道穿楼板和墙壁应装套管，楼板套管应该高出地面5～10cm，以防楼板积水时由楼板孔流到下层。

③为使局部管段检修时不致中断大部分管路配水，在热水管网配水立管的始端、回水立管的末端和有6～9个水嘴的横支管上，应装设阀门。

④为防止热水管道发生倒流和窜流，在水加热器和贮水罐的给水管上、机械循环的第二循环管道上及加热冷水所用的混合器冷、热水进水管道上，应装设止回阀。

⑤为便于排气，上行式配水横干管应以不小于0.003的坡度抬头走，并在管道的最高点安装排气阀；为了排水，回水干管应低头走，并在最低点安装泄水阀门或丝堵。

⑥对下行上给全循环式管网，为防止配水管中分离出的气体被带回循环管，应将每根立管的循环管始端都接在相应配水立管最高点以下0.5m处，如图2.25所示。(www.daowen.com)

⑦为避免管道受热伸长产生的应力破坏管道，横管与立管连接应按图2.25所示敷设。为使补偿管道受热伸长，横干管的直线段应设置伸缩器。

⑧热水贮水罐或容积式水加热器上接出的热水配水管一般从设备顶接出，机械循环的回水管从设备下部接入。

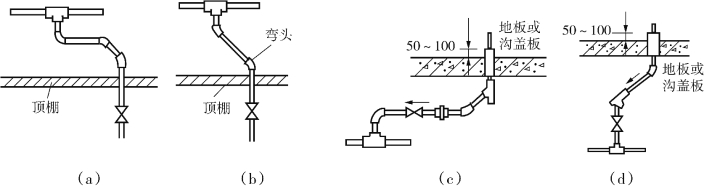

图2.25　热水立管与横管的连接方式

⑨为满足运行调节和检修的要求，在水加热设备、锅炉、自动温度调节器和疏水器等设备的进出水口的管道上，还应装设必需的阀门。

⑩为减少散热，热水系统的配水干管、水加热器、贮水罐等，一般要包扎保温。

⑪做好防腐蚀、保温、防结垢措施。
