热水供应系统的组成，因建筑类型和规模、热源及用水要求、加热和贮存设备的供应情况、建筑对美观和噪声的要求等不同而有所差异。现以集中热水供应系统为例，其组成一般由热媒系统（第一循环系统）、热水供应系统（第二循环系统）和附件3部分组成，如图2.15所示。

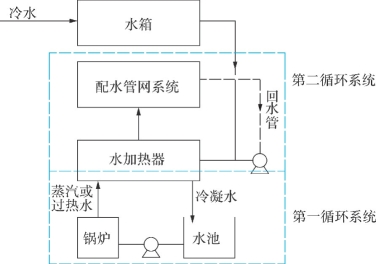

图2.15　集中热水供应系统

（1）热媒系统

热媒系统又称为第一循环系统，是由热源（蒸汽锅炉或热水锅炉）、水加热器（汽-水或水-水热交换器）和热媒管网组成。使用蒸汽为热媒时，蒸汽锅炉生产的蒸汽通过热媒管网输送到热交换器中，经过表面换热或混合换热将冷水加热成热水，经过热交换后蒸汽变成冷凝水，靠余压回到冷凝水池；冷凝水和新补充的软化水经过冷凝水循环泵送回锅炉，加热为蒸汽，如此循环完成热传递。

①锅炉：利用燃料燃烧释放的热能或其他热能加热水或其他工质的设备。锅炉按燃料分为燃煤锅炉、燃油锅炉、燃气锅炉、电锅炉等。

②容积式水加热器（图2.16）：有立式和卧式两种。卧式容积式水加热器中，下部放置加热排管，蒸汽由排管上部进入，凝结水由排管下部排出。加热排管可采用铜管或钢管。冷水由加热器底部压入，制备的热水由其上部送出。

③快速水加热器（图2.17）：有汽-水和水-水两种类型。前者热媒为蒸汽，后者热媒为过热水。

（2）热水供应系统

热水供应系统又称为第二循环系统，由热水配水管网和回水管网组成。被加热到设定温度的热水，从水加热器出口经配水管网送至各个热水配水点，而水加热器所需冷水由高位水箱或给水管网补给。为保证各配水点的水温，在各立管和水平干管甚至配水支管上设置回水管，使一定量的热水流回加热器重新加热，以补偿配水管网的热损失。

图2.16　容积式间接加热器

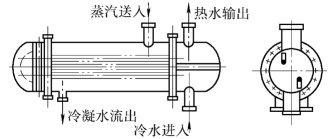

图2.17　汽-水快速加热器

（3）附件

由于热媒系统和热水供应系统中控制、连接和安全的需要，常使用一些附件，如减压阀、疏水器、自动排气阀、自动温度调节装置、膨胀罐、管道补偿器、安全阀等。(www.daowen.com)

①减压阀（图2.18）：其工作原理是流体通过阀体内的阀瓣产生局部能量损失从而减压。常用的减压阀有活塞式、膜片式、波纹管式3种。

②疏水器（图2.19）：为保证热媒管道汽水分离，蒸汽畅通，不产生汽水撞击、管道振动、噪声，延长设备使用寿命，用蒸汽作热媒间接加热的水加热器、开水器的凝结水管道上应设置疏水器；蒸汽立管最低处、蒸汽管下凹处的下部宜设置疏水器。工程中，常用的疏水器有吊桶式疏水器和热动力圆盘式疏水器。

③自动排气阀（图2.20）：水在加热过程中会逸出原溶于水中的气体和管网中热水汽化的气体。如不及时排出，这些气体不但会阻碍管道内的水流，加速管道内壁的腐蚀，还会引起噪声、振动。自动排气阀必须垂直安装在管网的最高处。

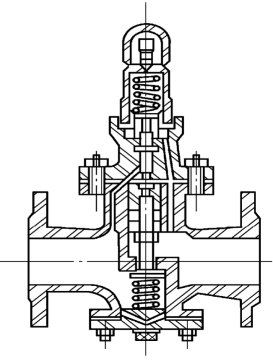

图2.18　减压阀

图2.19　热动力疏水器

1—阀体；2—阀盖；3—阀片；4—过滤器

图2.20　自动排气阀

④自动温度调节装置：为了节能节水、安全供水，水加热器应安装自动温度调节装置，可采用直接自动温度调节器或间接自动温度调节器。

⑤膨胀罐：冷水加热后，水的体积膨胀，若热水系统是密闭的，在卫生器具不用水时，膨胀水量必然会增加系统的压力，有胀裂管道的危害，因此必须设置膨胀罐或闭式膨胀水箱。

⑥补偿器：用于补偿热水管道因热胀伸长而产生内应力，避免管道的弯曲、破裂或接头松动，确保管网使用安全。其主要形式有自然补偿、方形、套筒式、波纹管式等，如图2.21所示。

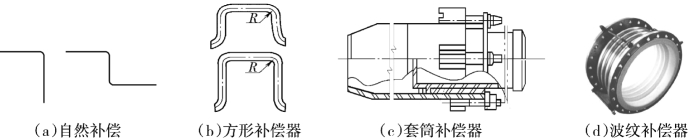

图2.21　补偿器
