1）常用的仪表

（1）水表

水表是指采用活动壁容积测量室的直接机械运动过程或水流流速对翼轮的作用来计算流经管道的水流体积的仪表。按测量原理分为容积式水表和速度式水表两类。前者的准确度较高，但对水质要求也高。工程中常用的是速度式水表。速度式水表根据翼轮的不同结构分为旋翼式水表、螺翼式水表。旋翼式水表的翼轮转轴与水流方向垂直，水流阻力大，适用于小口径（15～25mm）的流量计量（图1.19）；螺翼式水表的翼轮转轴与水流方向平行，阻力小，适用于大口径（32～300mm）的流量计量（图1.20）。

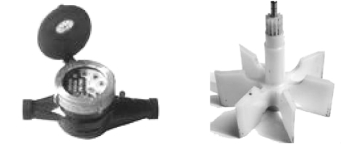

图1.19　旋翼式水表

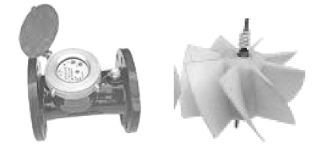

图1.20　螺翼式水表

（2）流量计

流量计是用以测量管路中流体流量（单位时间内通过的流体体积）的仪表，如图1.21所示。流量计分为转子流量计、涡街流量计、压差式流量计、容积式流量计、电磁流量计、超声波流量计、冲板式流量计、质量流量计等。其中，容积式流量计在流量仪表中是精度最高的一类。它利用机械测量元件把流体连续不断地分割成单个已知的体积部分，根据测量室逐次重复地充满和排放该体积部分流体的次数来测量流体体积总量。容积式流量计可以计量各种液体和气体的累积流量，包括家用煤气表、大容积的石油和天然气计量仪表。

（3）温度计

温度计是测温仪器的总称（图1.22），可以准确地判断和测量温度，分为指针温度计和数字温度计。

（4）压力表

压力表是指以弹性元件为敏感元件，测量并指示高于环境压力的仪表（图1.23）。压力表的应用极为普遍，它几乎遍及所有的工程领域、工业流程及科研领域。

图1.21　电磁流量计

(www.daowen.com)

图1.22　温度计

图1.23　压力表

2）其他常用附件

（1）Y形过滤器

Y形过滤器（图1.24）是输送介质的管道系统中一种不可缺少的过滤装置，通常安装在减压阀、泄压阀、水表或其他设备的进口端，用来清除介质中的杂质，以保护阀门及设备的正常使用。Y形过滤器具有结构先进、阻力小、排污方便等特点。

（2）阻火圈

阻火圈（图1.25）是由金属材料制作外壳，内填充阻燃膨胀芯材，套在硬聚氯乙烯管道外壁，固定在楼板或墙体部位。火灾发生时，芯材受热迅速膨胀，挤压硬聚氯乙烯管道，在较短的时间内封堵管道穿洞口，阻止火势沿洞口蔓延。

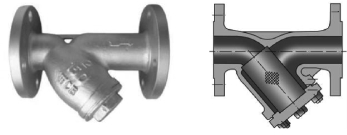

图1.24　Y形过滤器

图1.25　阻火圈

（3）套管

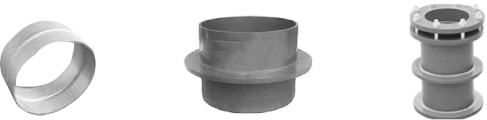

图1.26　套管

套管（图1.26）分为一般钢套管、刚性防水套管、柔性防水套管等。一般钢套管适用于穿楼板层或墙壁不需要防水密封的管道；刚性防水套管适用于管道穿墙处不承受管道振动和伸缩变形的构（建）筑物，用于一般管道穿墙，利于墙体的防水；柔性防水套管适用于管道穿墙处承受振动、管道有伸缩变形或有严密防水要求的构（建）筑物，如和水泵连接的管道穿墙。
