控制附件用来调节介质流量及压力，起开启或切断介质的作用。水暖安装工程中，控制附件主要是阀门，阀门是流体管路的控制装置，在安装工程中发挥着重要作用。

1）阀门分类

（1）按用途和作用分类

①截断阀：主要用于截断或接通管路中的介质，如闸阀、截止阀、球阀、蝶阀、旋塞阀、隔膜阀等。

②止回阀：用于防止管路中的介质倒流，包括各种结构的止回阀。

③调节阀：用来调节介质的压力和流量等参数，如减压阀、调压阀、节流阀。

④安全阀：防止管路或装置中的介质压力超过规定数值，从而达到安全保护的目的。

⑤分流阀：用来改变介质流向，分配、分离或混合管路中的介质，如三通旋塞、分配阀、滑阀、疏水阀等。

⑥排气阀：管道系统中必不可少的辅助元件，往往安装在制高点或弯头等处，排除管道中多余气体，提高管道使用效率及降低能耗。

（2）按公称压力分类

①真空阀：工作压力低于标准大气压。

②低压阀：公称压力PN≤1.6MPa的阀门。

③中压阀：公称压力为2.5～6.4MPa的阀门。

④高压阀：公称压力为10.0～80.0MPa的阀门。

⑤超高压阀：公称压力PN≥100MPa的阀门。

（3）按工作温度分类

①高温阀：用于介质温度T＞450℃的阀门。

②中温阀：用于介质温度120℃＜T≤450℃的阀门。

③常压阀：用于介质温度-40℃＜T≤120℃的阀门。

④低温阀：用于介质温度-100℃＜T≤-40℃的阀门。

⑤超低温阀：用于介质温度T≤-100℃的阀门。

（4）按阀体材料分类

阀门按阀体材料分为非金属阀门和金属材料阀门等。

（5）按与管道连接方式分类

按与管道连接方式可分为法兰连接阀门、螺纹连接阀门、焊接连接阀门、卡套连接阀门等。

2）常用阀门

（1）闸阀

闸阀是指启闭件（闸板）由阀杆带动阀座密封面做升降运动的阀门，可接通或截断流体的通道（图1.10）。当阀门部分开启时，在闸板背面产生涡流，易引起闸板的侵蚀和振动，也易损坏阀座密封面。闸阀通常适用于口径DN≥50mm的切断装置，不需要经常启闭，且保持闸板全开或全闭的工况；不适用于作为调节或节流使用。

闸阀具有流体阻力小、开闭所需外力较小、介质流向不受限制、体形比较简单、铸造工艺性较好等优点；缺点是外形尺寸和开启高度都较大，安装所需空间较大；开闭过程中，密封面间的相对摩擦易引起擦伤现象。

（2）截止阀

图1.10　闸阀

截止阀是指关闭件（阀瓣）由阀杆带动，沿阀座轴线做升降运动来启闭的阀门（图1.11）。截止阀的主要作用是切断介质，也可以调节一定的介质流量。截止阀具有开启高度小、只有一个密封面、制造工艺好、便于维修等优点；其缺点是流体阻力大、安装具有方向性。截止阀使用较为普遍，但由于开闭力矩较大，结构长度较长，其公称直径一般都限制在200mm以下。

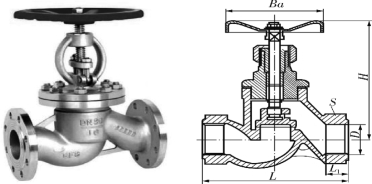

图1.11　截止阀

（3）球阀

球阀是指启闭件（球体）由阀杆带动，并绕阀杆的轴线做旋转运动的阀门（图1.12）。球阀在管路中主要用于切断、分配和改变介质的流动方向。球阀具有流动阻力小、结构简单、密封性好、操作方便、开闭迅速、维修方便等优点；其缺点是高温时启闭困难、水击严重、易磨损。

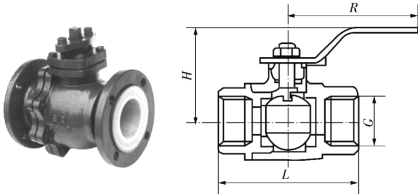

图1.12　球阀

（4）蝶阀

蝶阀又称为翻板阀，是指关闭件（阀瓣或蝶板）圆盘围绕阀轴旋转来达到开启与关闭的一种阀门，在管道上主要起切断和节流作用（图1.13）。蝶阀主要由阀体、阀杆、蝶板和密封圈组成，具有结构简单、外形尺寸小、质量轻、流体阻力小、启闭方便迅速、省力等特点，适用于大口径的阀门，也可用于低压管道介质的开关控制。

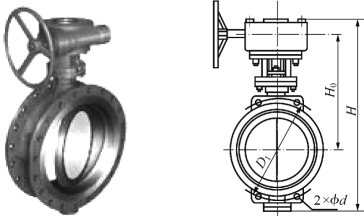

图1.13　蝶阀(www.daowen.com)

（5）止回阀

止回阀又称为单向阀或逆止阀，是指启闭件靠介质流动自行开启或关闭，以防止介质倒流的阀门。止回阀按结构形式分为升降式、旋启式、蝶式3类，如图1.14至图1.16所示。常用的止回阀有消音止回阀、多功能水泵控制阀、倒流防止器、底阀等4种形式。

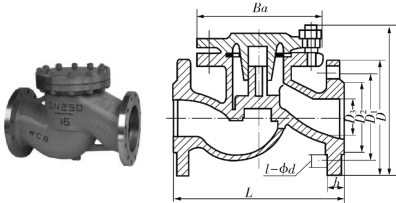

图1.14　升降式止回阀

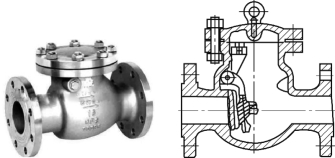

图1.15　旋启式止回阀

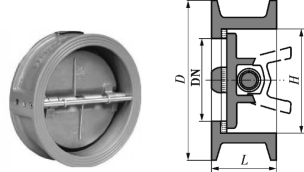

图1.16　蝶式止回阀

（6）安全阀

安全阀又称为泄压阀，是一种安全保护用阀，它不借助任何外力，利用介质本身的压力来排出一定量的流体，以防止系统内压力超过预定的安全值，如图1.17所示。当压力恢复到安全值后，阀门再自行关闭以阻止介质继续流出。

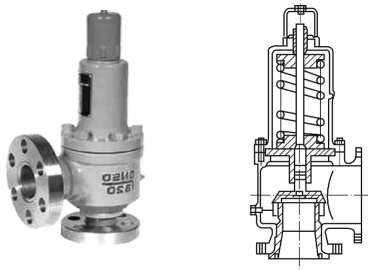

图1.17　安全阀

3）常用阀门型号的表示方法

阀门型号通常由7个单元组成，分别表示阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料、公称压力及阀体材料（图1.18）。

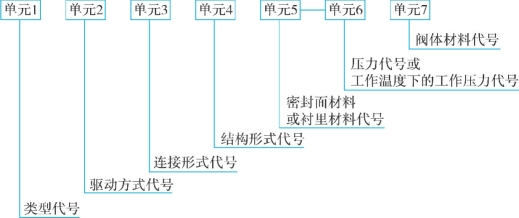

图1.18　阀门型号表示方法

①单元1为阀门类型代号，用汉语拼音字母表示，见表1.4。

表1.4　阀门类型代号

②单元2为阀门驱动方式代号，用阿拉伯数字表示，见表1.5。

表1.5　阀门驱动方式代号

注：①手轮、手柄、扳手传动的阀门和安全阀、减压阀、疏水阀，本代号省略。
②对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；防爆电动装置的阀门用9B表示。

③单元3为阀门连接形式代号，用阿拉伯数字表示，见表1.6。

表1.6　阀门连接形式代号

④单元4为阀门结构形式代号，用阿拉伯数字表示，常见的阀门结构形式见表1.7至表1.10。

表1.7　闸阀结构形式代号

表1.8　截止阀、节流阀和柱塞阀结构形式代号

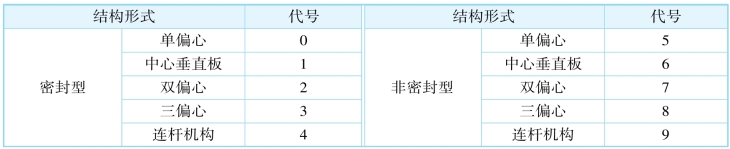

表1.9　蝶阀结构形式代号

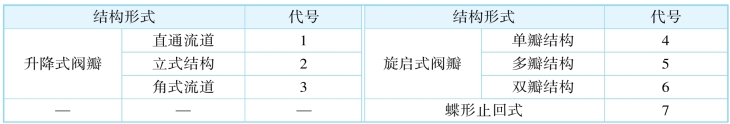

表1.10　止回阀结构形式代号

⑤单元5为阀门密封面或衬里密封材料代号，用汉语拼音字母表示，见表1.11。

表1.11　阀门密封面或衬里材料代号

注：当密封副的密封面材料不同时，以硬度低的材料代号表示。

⑥单元6为阀门的公称压力代号，直接用阿拉伯数字表示，单位是MPa，并用横线与前5个单元分开。

⑦单元7为阀门的阀体材料代号，用汉语拼音字母表示，见表1.12。

表1.12　阀体材料代号

注：对于公称压力小于1.6MPa的灰铸铁和公称压力大于2.5MPa的钢制阀，省略此项。
