H型钢:经济高效的优化断面型材

(1)H型钢

H型钢是一种截面面积分配更加优化、强重比更加合理的经济断面高效型材,因其断面与英文字母“H”相同而得名。轧制时,截面上各点延伸较均匀、内应力小,与普通工字钢比较,具有截面模数大、质量轻、节省金属的优点(可使建筑结构减轻30%~40%);又因其翼缘内外侧平行,翼端是直角,易拼装组合成构件,可节约焊接、铆接工作量达25%。其规格以“高度H×宽度B×腹板厚度t1×翼板厚度t2”表示,如H400×200×8×12表示高度为400mm、宽度为200mm、腹板厚度为8mm、翼缘板厚度为12mm的H型钢。H型钢常用于承载能力大、截面稳定性好的大型建筑(如厂房高层建筑等),以及桥梁船舶、起重运输机械、设备基础、支架、基础桩等。

(2)扁钢

扁钢是指宽为12~300mm、厚为4~60mm、截面为长方形并稍带钝边的钢材。其规格用“-宽度×厚度”表示,如-40×4表示宽为40mm、厚为4mm的扁钢。扁钢常用于防雷接地、构件、扶梯、桥梁及栅栏等。

(3)金属板材

金属板材是指宽度与厚度之比很大的扁平断面钢材。安装工程中常用的钢板分为普通钢板、镀锌钢板、不锈钢板等。其规格以“δ厚度”表示,如δ10表示厚度为10mm的钢板。金属板材广泛应用在汽车集装箱、管道等工业制造中,也用于大型建筑、桥梁、设备基础及支架等。

(4)圆钢(www.daowen.com)

圆钢是指截面为圆形的实心长条钢材。其规格以“ϕ直径”表示,如ϕ12表示直径为12mm的圆钢。圆钢主要适用于建筑结构件。

(5)方钢、六角钢、C型钢、Z型钢、U型钢

方钢是指截面为正方形的长条钢材,其规格以正方形边长表示;六角钢是指截面为正六边形的长条钢材,其规格以六角形的边长表示;C型钢、Z型钢、U型钢的截面分别像字母C、Z、U。

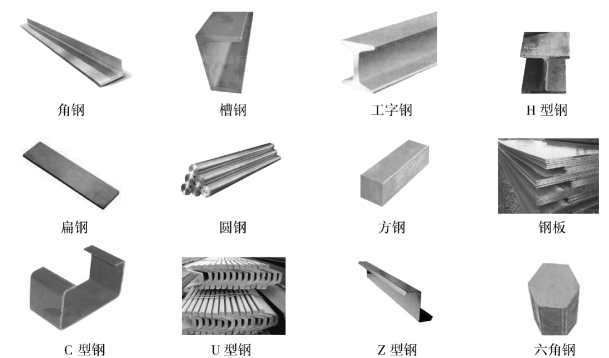

水暖常用金属型材如图1.9所示。

图1.9 常用金属型材
