1.概述

2015年1月28日对太原现网三个MSC POOL进行MTRF验证测试，通过测试发现MTRF功能开启后CSFB跨POOL接通率在50%左右，相比功能开启前CSFB跨POOL回落百分百失败的情况，MTRF功能开启后CSFB呼叫接通率有一定提升，但不能保证开启MTRF功能后，CSFB跨POOL回落一定接通。

从测试结果来看，建议在MSC POOL边界仍采用CSFB只回落到本POOL内2G频点的优化策略，保证用户的接通率与使用感知，保证集团公司CSFB考核测试中的接通率指标。

2.MTRF功能原理及测试验证

MTRF是解决CSFB跨POOL呼叫失败的重要手端，MTRF实现存在两种方式：

1）MSC实现方式。

2）MSC+HLR实现方式，目前太原诺西核心网采用MSC+HLR实现方式。

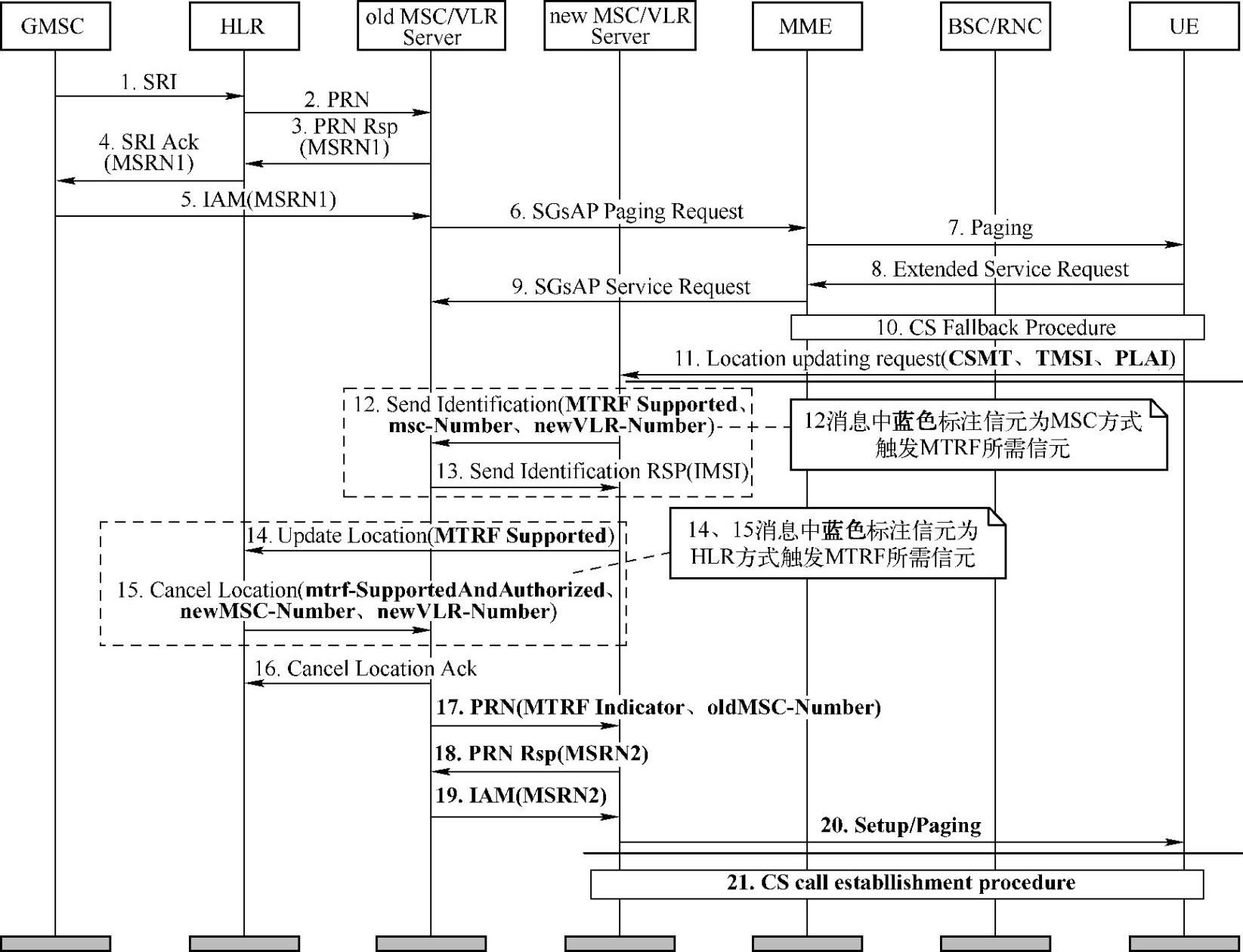

MTRF功能原理如图6-20所示。

MSC+HLR实现方式信令流程如下：

1）UE在位置更新消息中，携带CSFB MT标识为CSFB被叫，携带TMSI与PLAI用于流程12 New MSC发起局间识别流程。

2）New MSC发送Send Identification消息到O1d MSC，并在SI消息中携带MTRF Sup-port、New msc Number、New v1r Number信元。

3）New MSC在位置更新消息中通知HLR可以支持MTRF，见流程14。

4）HLR在Cance1 Location消息中携带MTRF相关信元给O1d MSC，见流程15。

5）O1d MSC通过从流程12或流程15获取到New MSC地址，要求New MSC分配漫游号码。

6）O1d MSC根据漫游号码向New MSC发起局间呼叫，接通主被叫，见流程19。

3.测试场景

在太原现网POOL1，POOL2，POOL3不同的3个边界测试MTRF功能，在本端POOL测试小区只添加对端POOL GSM测试小区的频点，测试回落到对端POOL GSM小区的MTRF回落成功率。

（1）POOL1和POOL2边界测试

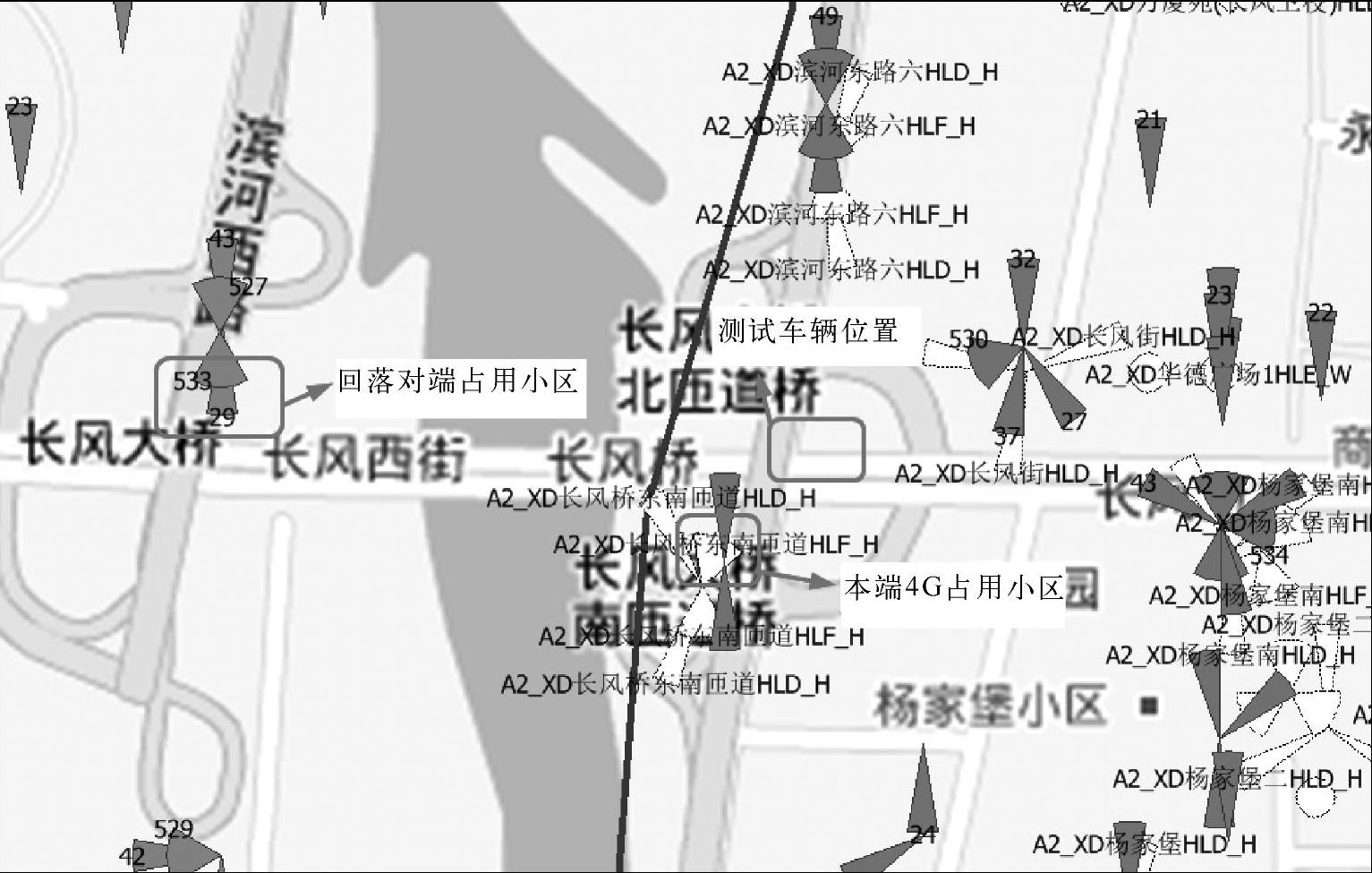

测试地理位置：测试车辆处于长风桥上桥处；4G占用小区为：A2 XD长风桥东南匝道HLF H-1；回落2G后占用小区：滨河西路丽华苑244872，频点：29，如图6-21所示。

图6-20 MTRF功能原理

图6-21 POOL1和POOL2边界CSFB回落测试

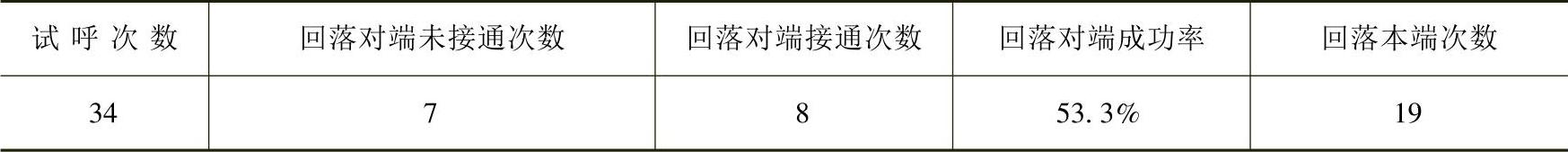

POOL1和POOL2边界CSFB回落测试中，共试呼34次，其中回落到对端MSC POOL共有15次，回落到本端19次；回落到对端未接通次数7次，接通次数8次，回落对端成功率为53.3%，见表6-8。这说明MTRF功能打开后并不能保证CSFB跨MSC POOL 100%成功。

表6-8 POOL1和POOL2边界CSFB回落测试

在POOL边界进行跨POOL的CSFB测试信令如下：

1）回落对端成功接通

回落对端成功接通信令流程，如图6-22所示。

图6-22 回落对端成功接通信令

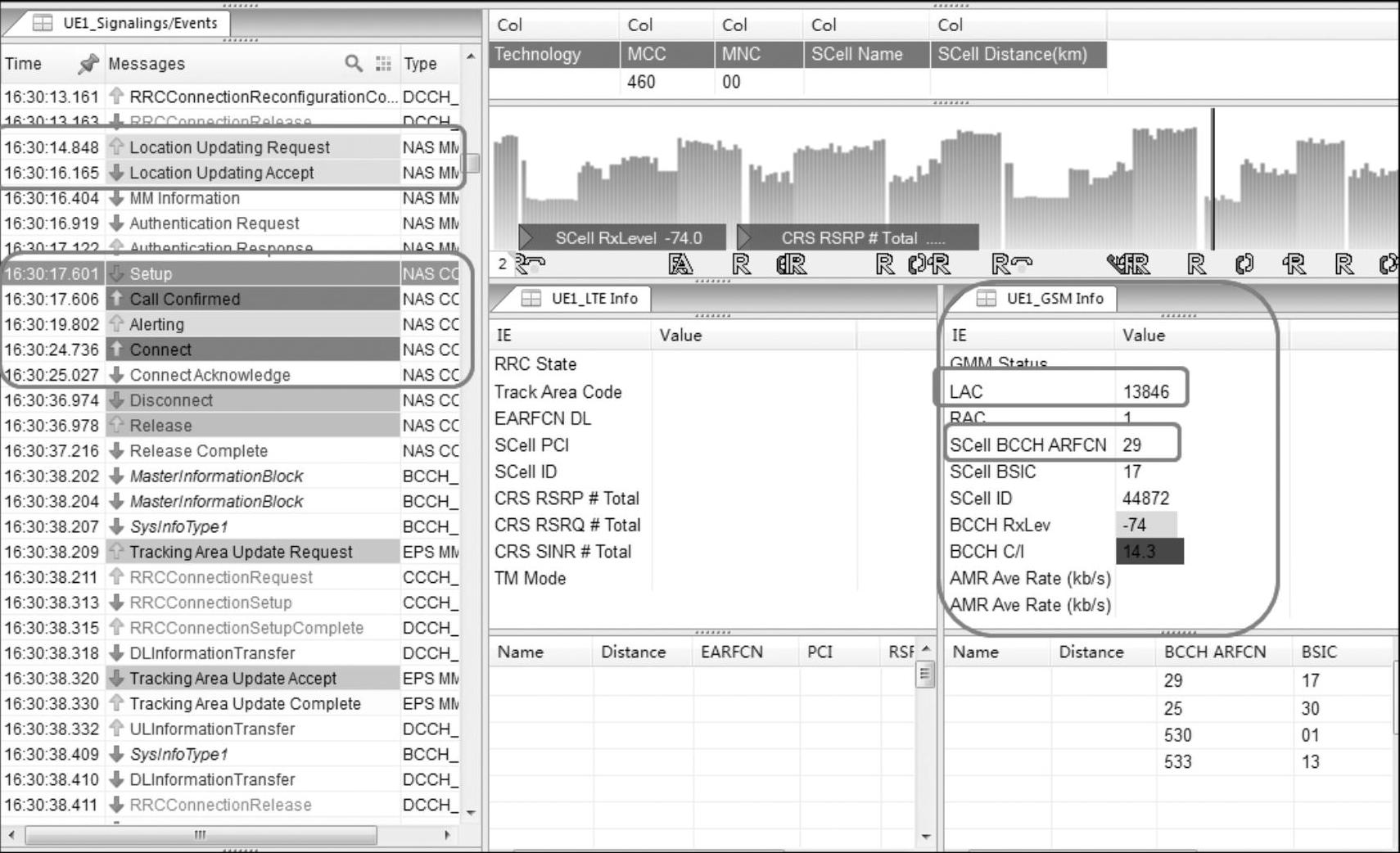

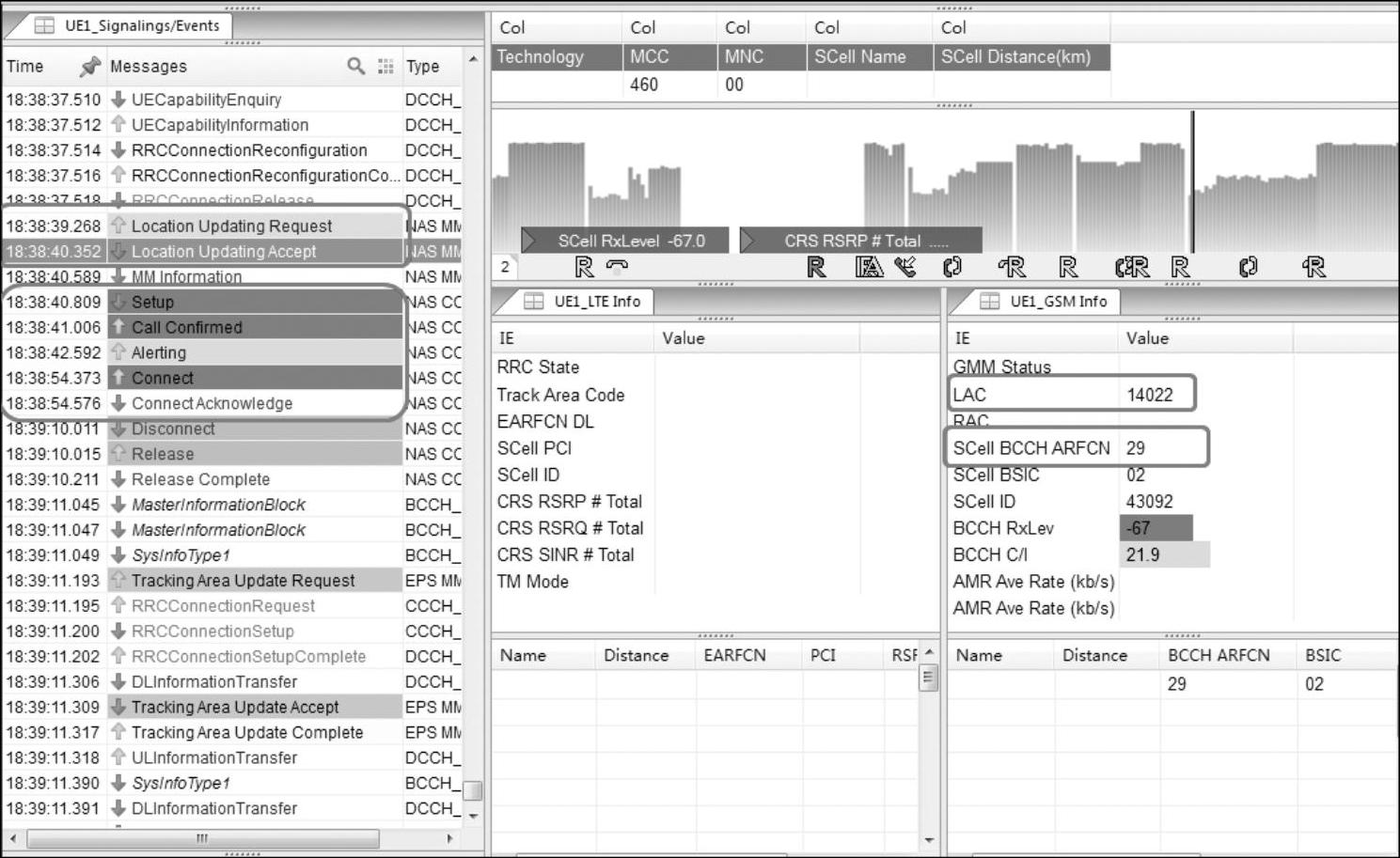

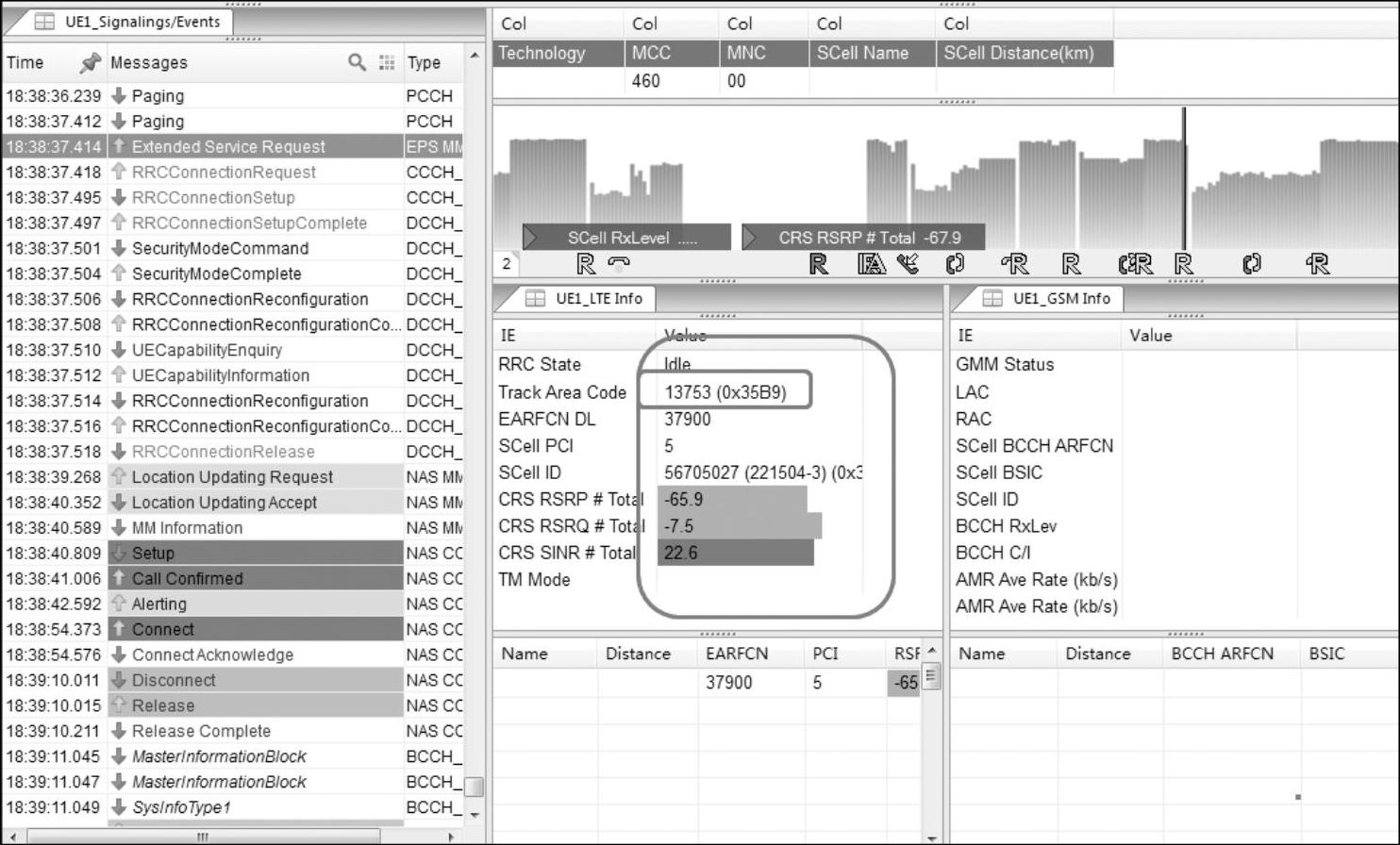

本端起呼信令，从信令流程中可看到回落到LAC13846，占用29号频点，如图6-23所示。

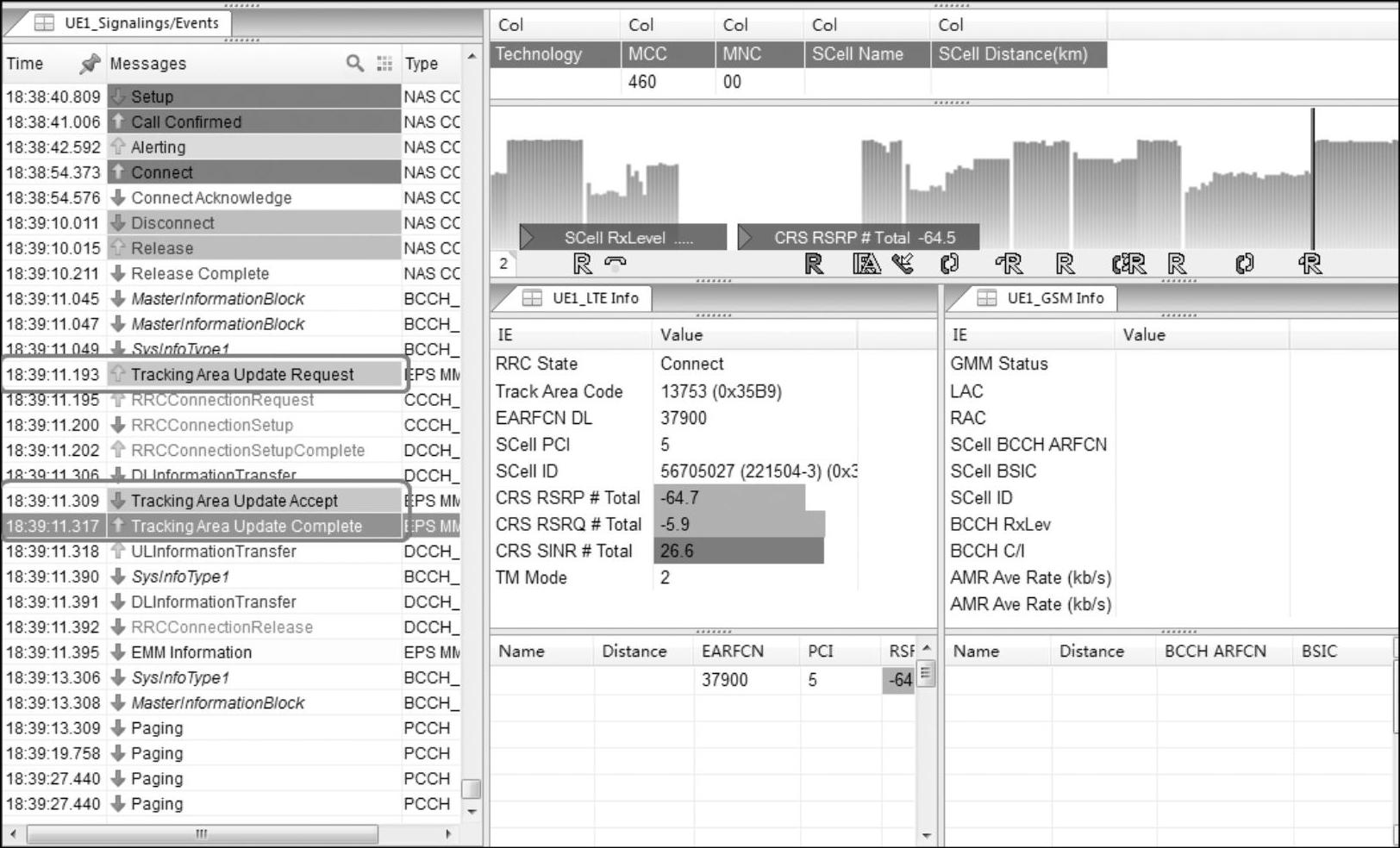

回落对端成功接通信令，如图6-24所示，可以看到发起了TAU请求，TAU成功，通话结束回到本端4G。

2）回落对端后再次位置更新到本端响应寻呼

该事件发生在本端未配置本POOL内GSM频点，通过这次测试也发现在同POOL不配置GSM频点同样可以成功回落，如图6-25所示。

图6-23 本端起呼信令

图6-24 回落对端成功接通

图6-25 回落对端后再次发起位置更新

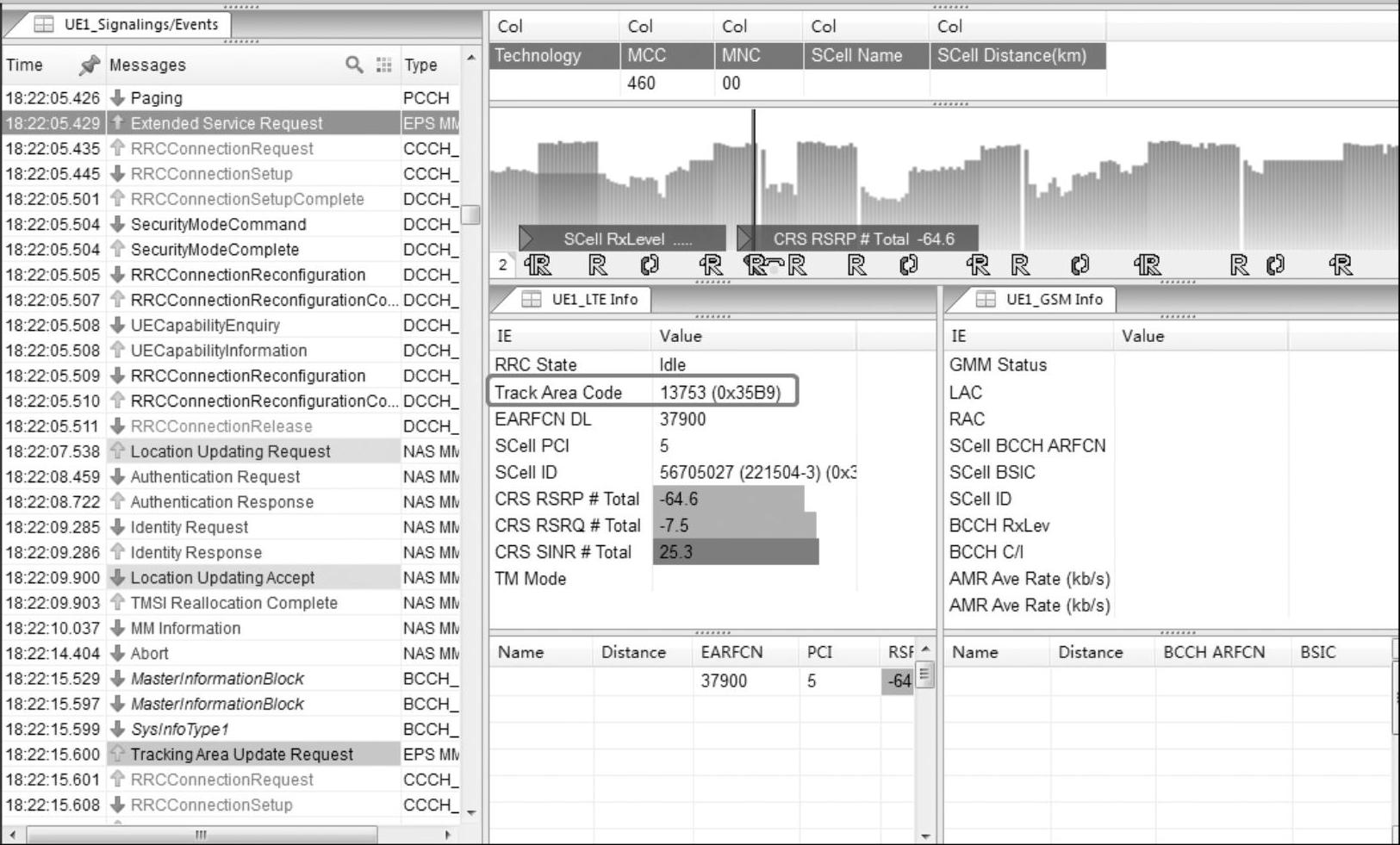

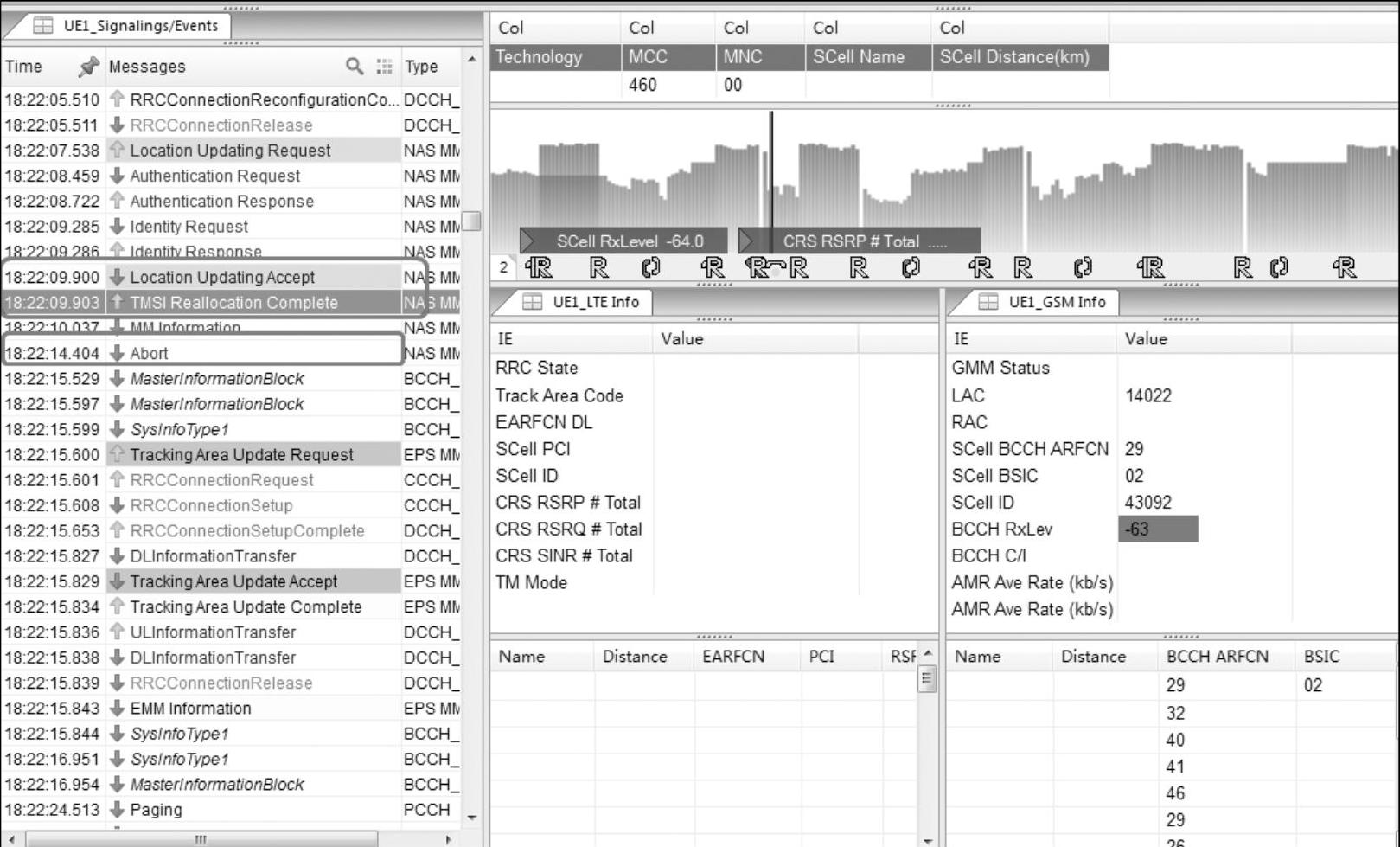

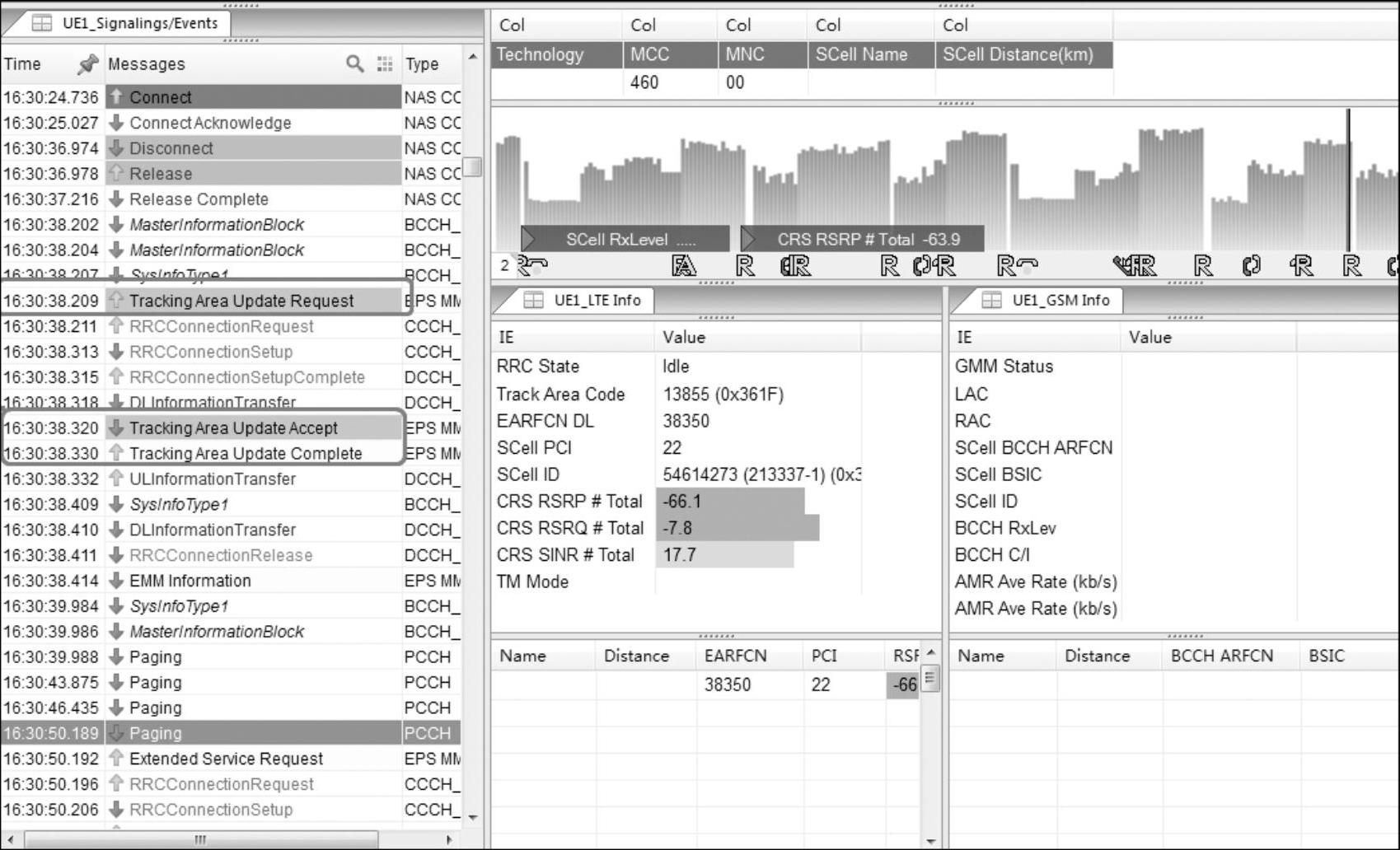

回落到对端，又在本端位置更新成功，如图6-26所示。

图6-26 回落对端后在本端位置更新成功

按照正常的信令流程，UE在新的MSC下位置更新后目标MSC应该下发SETUP消息，但是MSC却下发了Channe1 Re1ease，导致失败。(www.daowen.com)

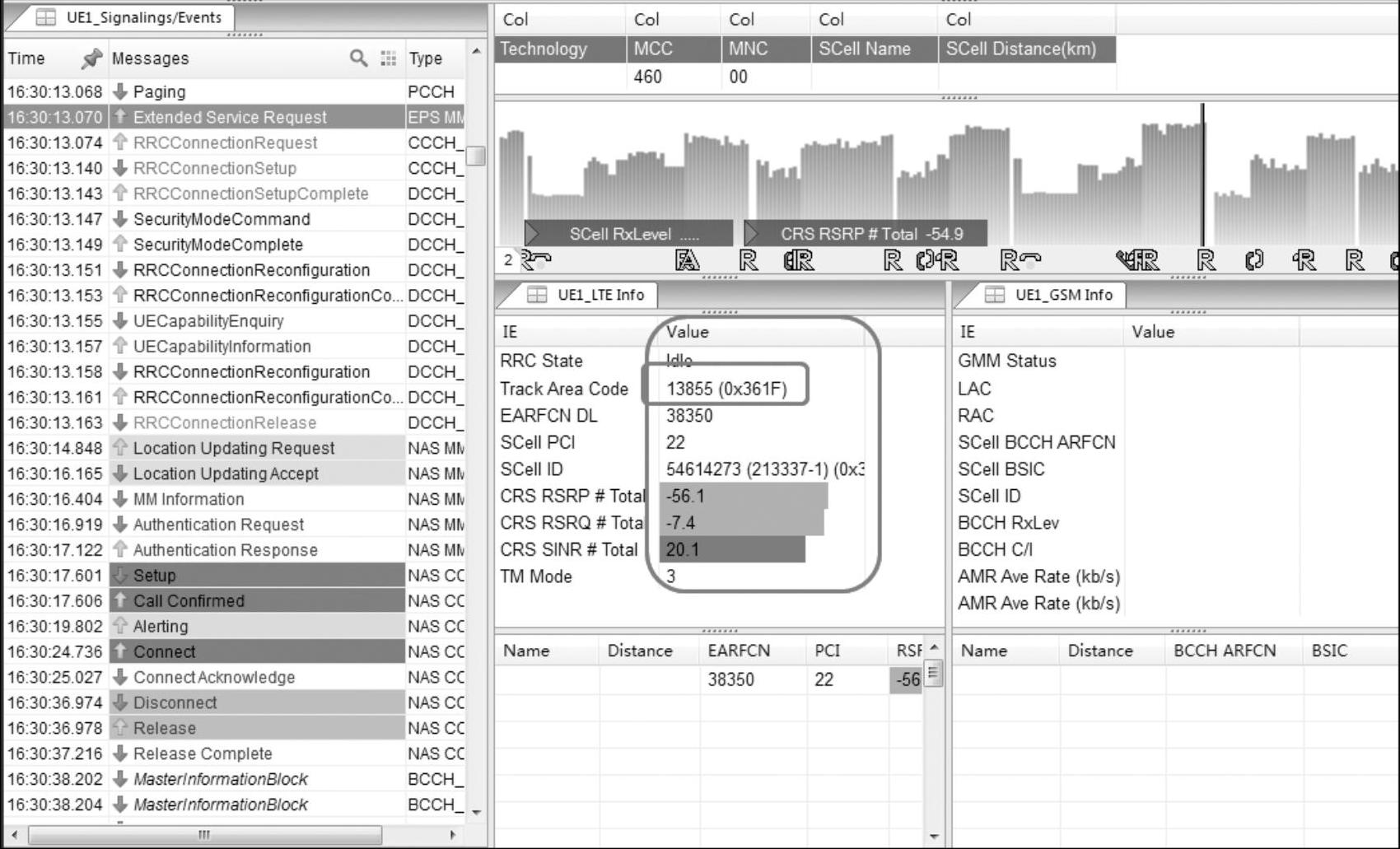

同时发现在回落到对端后，做了2次位置更新后回本端，在本端回Paging Response。然后建立（setup）通话。

本次通话虽然接通，但是从16∶29∶24发起CSFB业务，到16∶29∶53收到通话建立（setup）消息，历时29 s，普通用户肯定不能一直等待29 s。发起CSFB业务如图6-27所示。

图6-27发起CSFB业务

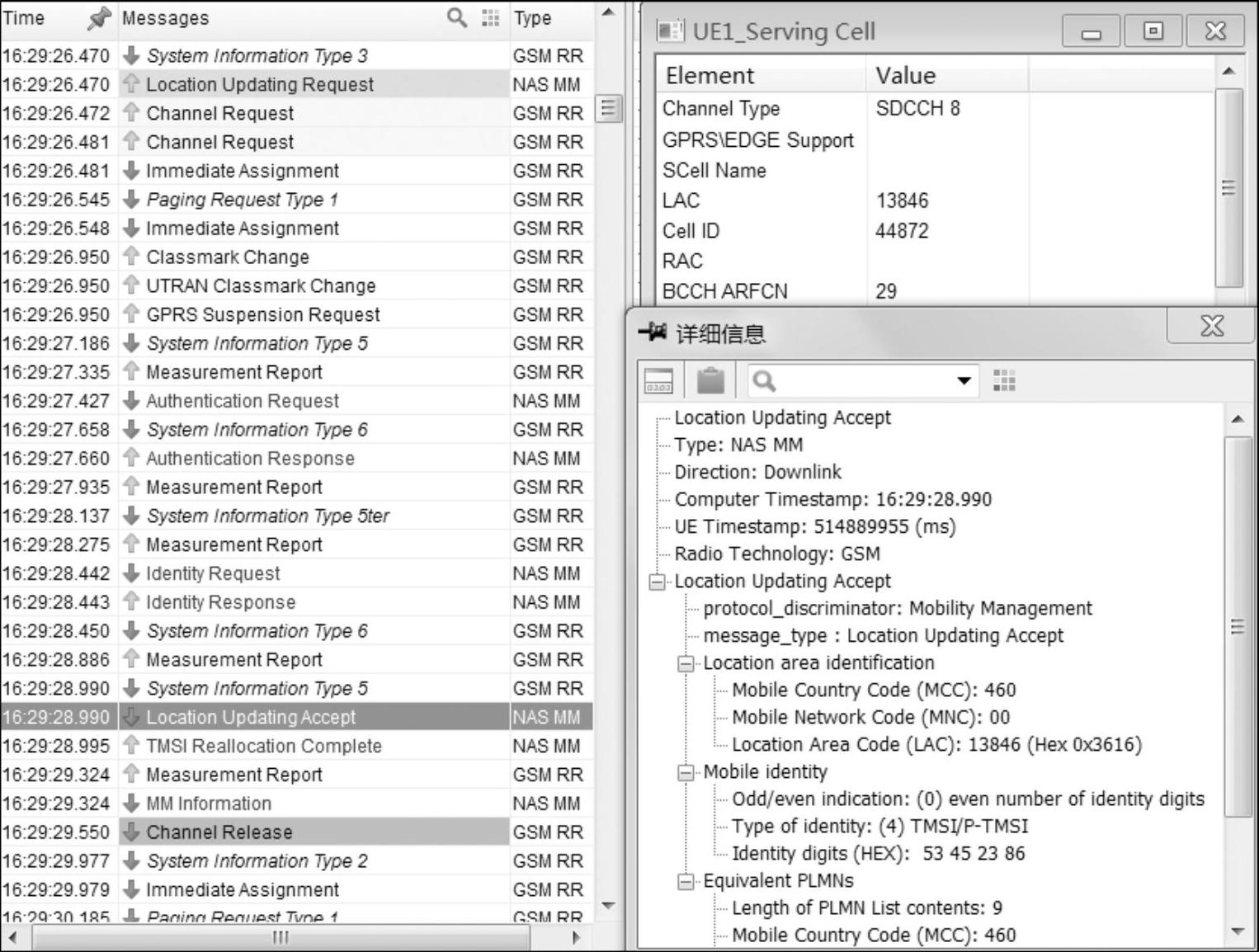

第一次位置更新到对端LAC：13846，如图6-28所示。

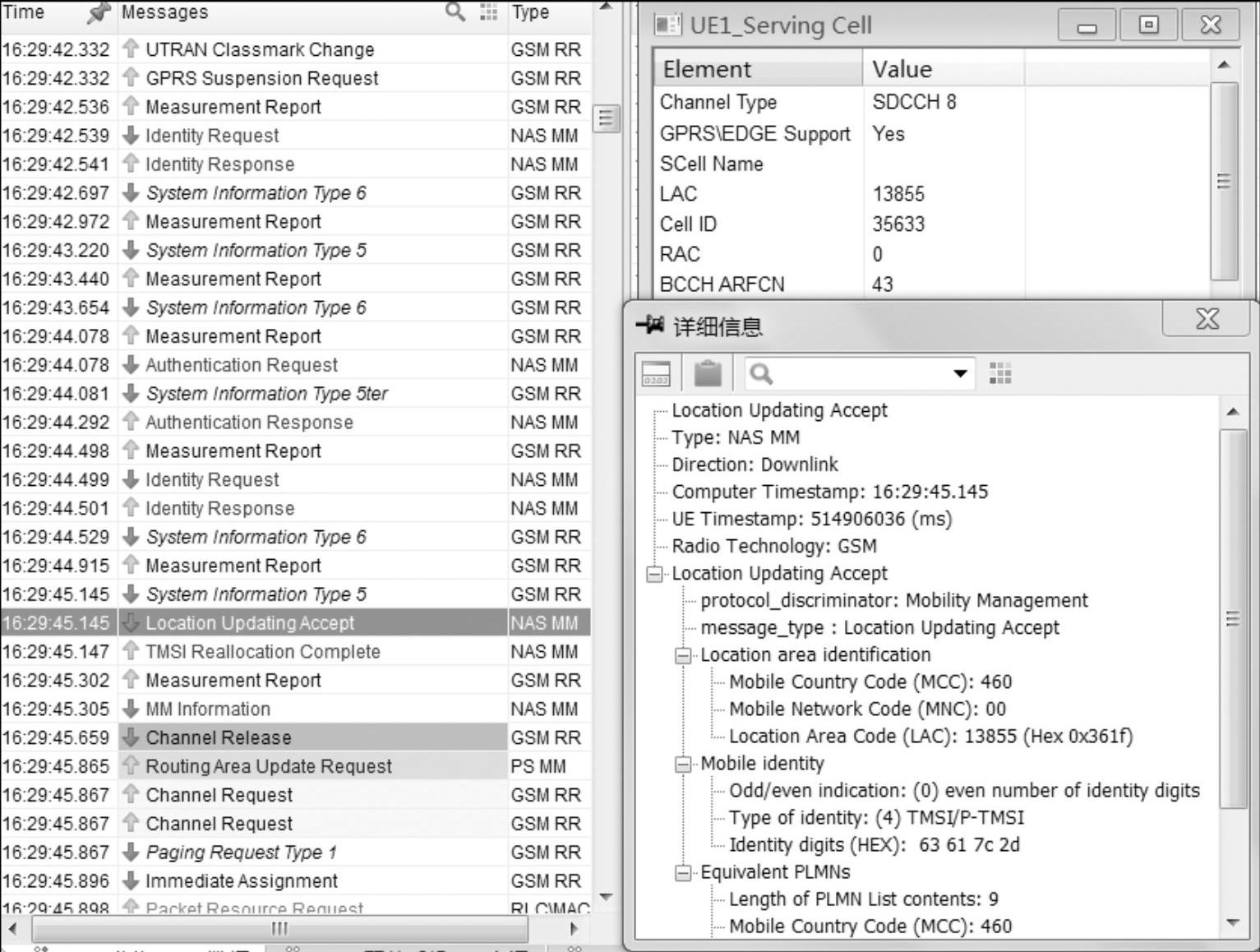

第二次位置更新到本端LAC：13855，如图6-29所示。

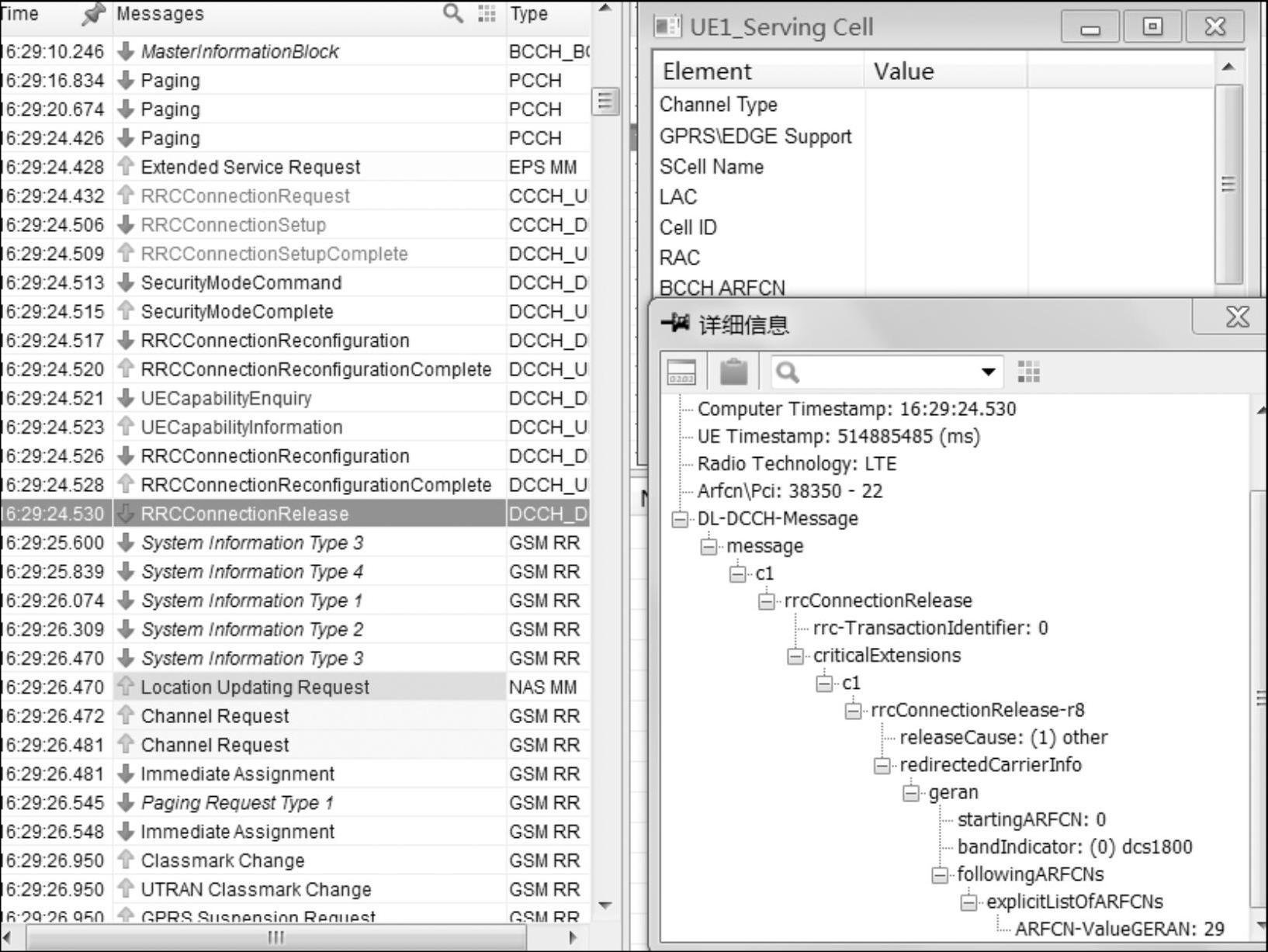

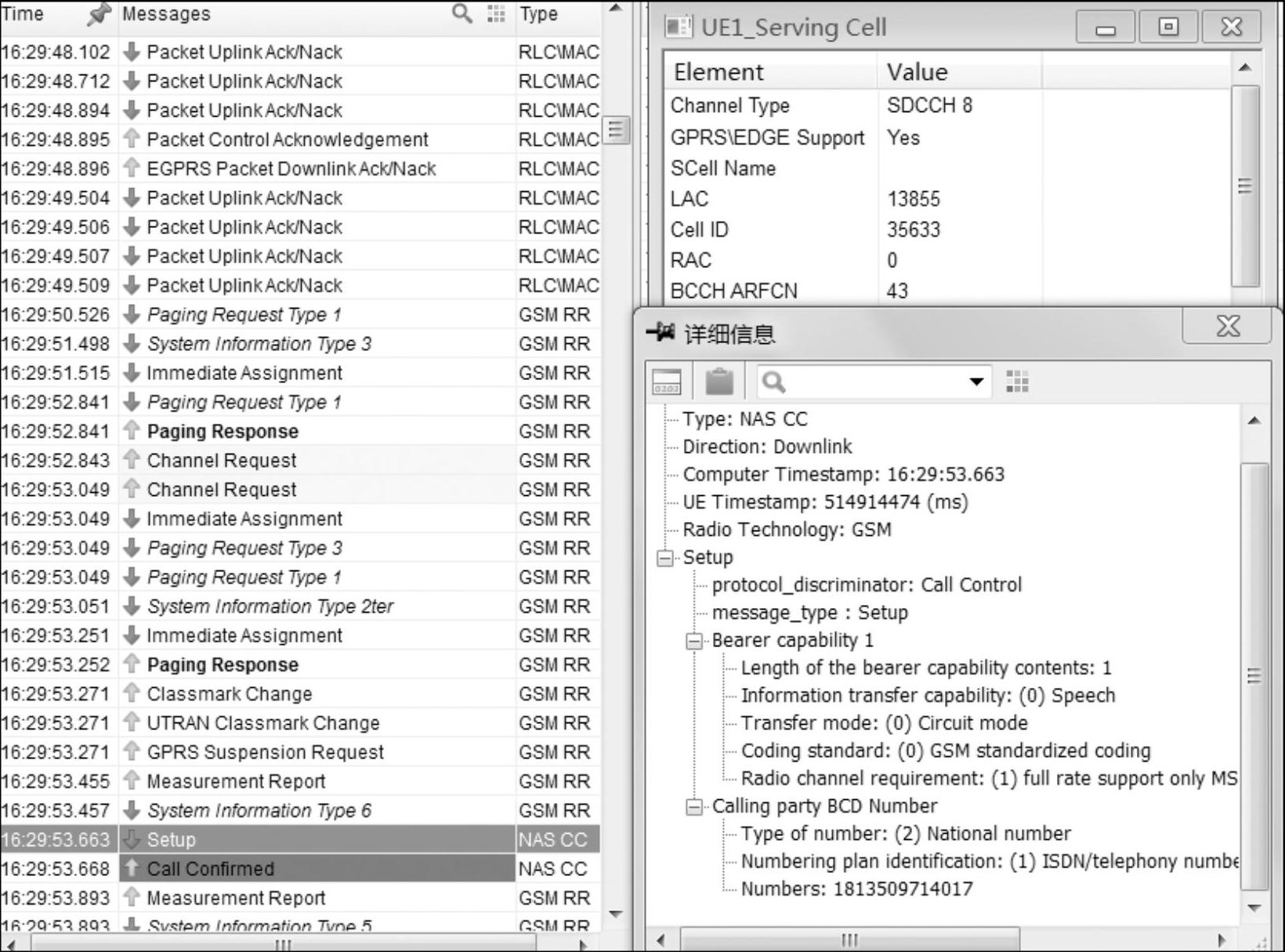

被叫CSFB终端在16∶29∶24收到Paging消息，到16∶29∶52回复Paging Response，然后建立（setup）通话，如图6-30所示。

（2）POOL1和POOL3边界测试

测试地理位置：测试车辆处于胜利桥上桥处；4G占用小区为：A2 XH滨东胜利桥南HLD_H-3；回落2G后占用小区：滨西北延12_43092，频点：29，如图6-31所示。

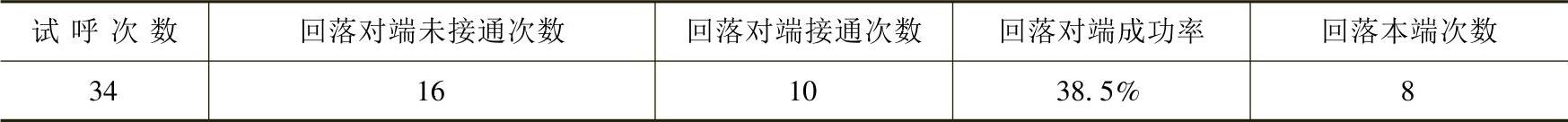

POOL1和POOL3边界CSFB回落测试中，共试呼34次，其中回落到对端MSC POOL共有26次，回落本端8次；回落到对端未接通次数16次，接通次数10次，回落对端成功率为38.5%，见表6-9。

图6-28 第一次位置更新到对端LAC：13846

图6-29 第二次位置更新到本端LAC：13855

图6-30 被叫CSFB终端回复寻呼响应Paging Response

图6-31 POOL1和POOL3边界CSFB回落测试

表6-9 POOL1和POOL3边界CSFB回落测试

在POOL1和POOL3边界进行跨POOL的CSFB测试信令如下：

1）回落对端成功接通

回落对端成功接通信令，如图6-32所示。

图6-32 POOL1和POOL3边界回落对端成功接通

本端起呼，如图6-33所示。

图6-33 本端起呼

回落对端2G成功接通，如图6-34所示。

图6-34 回落对端2G成功接通

2）回落对端未接通

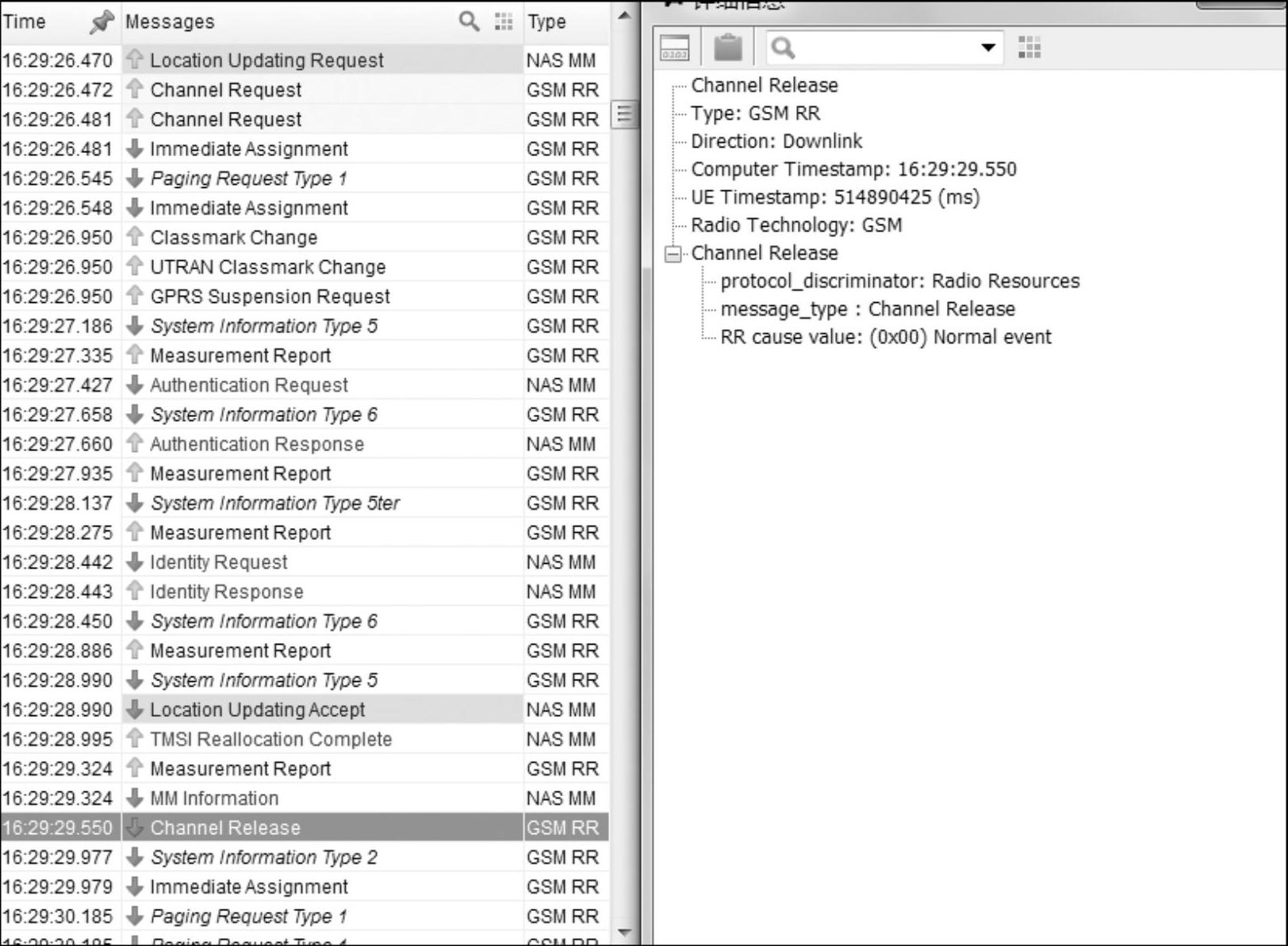

CSFB被叫终端回落对端未接通信令，回落到对端首先发起了位置更新请求，更新成功，如图6-35所示。

图6-35 回落到对端发起位置更新请求

CSFB被叫终端回落对端未接通信令，在位置更新成功后收到Abort消息，标识本次通话未接通，如图6-36所示。

图6-36 回落到对端未接通

与POOL1与POOL2之间未接通一样，本次通话按照正常的信令流程，UE在新的MSC下位置更新后目标MSC应该下发SETUP消息，但是MSC并没发，而是下发了Channe1 Re-1ease后ABORT直接中断了。

（3）POOL2和POOL3边界测试

POOL2和POOL3边界CSFB回落测试中，共试呼34次，其中回落到对端MSC POOL共有28次，回落本端8次；回落到对端未接通次数15次，接通次数13次，回落对端成功率为46.4%，信令流程类同，在此不再详述。

4.MTRF功能验证结论

通过对太原3个POOL边界的MTRF功能验证，可以发现MTRF功能开启后跨POOL概率性接通在50%左右，对CSFB的整体回落接通有一定提升。但不能完全保证跨POOL回落接通的成功率。因此建议目前对POOL边界采用优化频点的方式结合MTRF功能提升回落成功率和接通率。
