1.概述

TD-LTE网络建设初期，需要持续地拓展覆盖广度、延伸覆盖深度，保证用户稳定驻留4G网络，并提供充足的信道资源保证用户的数据业务带宽。本创新方法提出一种监测连接态出4G、空闲态入4G网络的统计，来分析用户使用4G业务时在4G小区的驻留情况。以此为基础对采集到的4G小区及周边4G小区进行覆盖、功率、互操作参数相关的调整，多次采集重复出现的4G小区，必然存在严重的弱覆盖情况，可作为新建基站规划的依据。

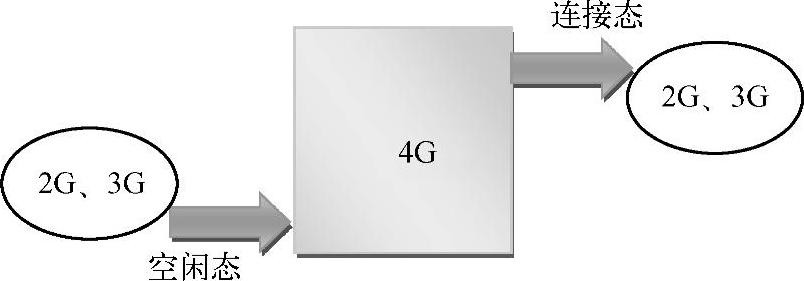

具体步骤是：从S1-MME（MME与eNB）接口采集的信令数据入手，并结合OMC指标统计，从跨系统间重定向（连接态，相当于切换，发生在4G向23G）与重注册（空闲态、相当于重选，发生在23G向4G）的信令跟踪及指标统计，来分析用户使用4G业务时的驻留情况，可清晰明确地指出TD-LTE弱覆盖区域以及需优化调整的区域。原理如图6-1所示。

图6-1 连接态出4G、空闲态入4G示意图

2.连接态出4G的分析方法

根据OMC统计指标来分析连接态出4G的分析方法，思路如下：

1）根据如下话统指标统计出4G小区重定向到2G、3G小区的总次数，筛选出TOP LTE小区。

2）结合互操作门限设置，如果TOP小区门限设置较高，进行参数调整优化；如果门限设置合理，说明TOP小区弱覆盖严重，进行覆盖优化。

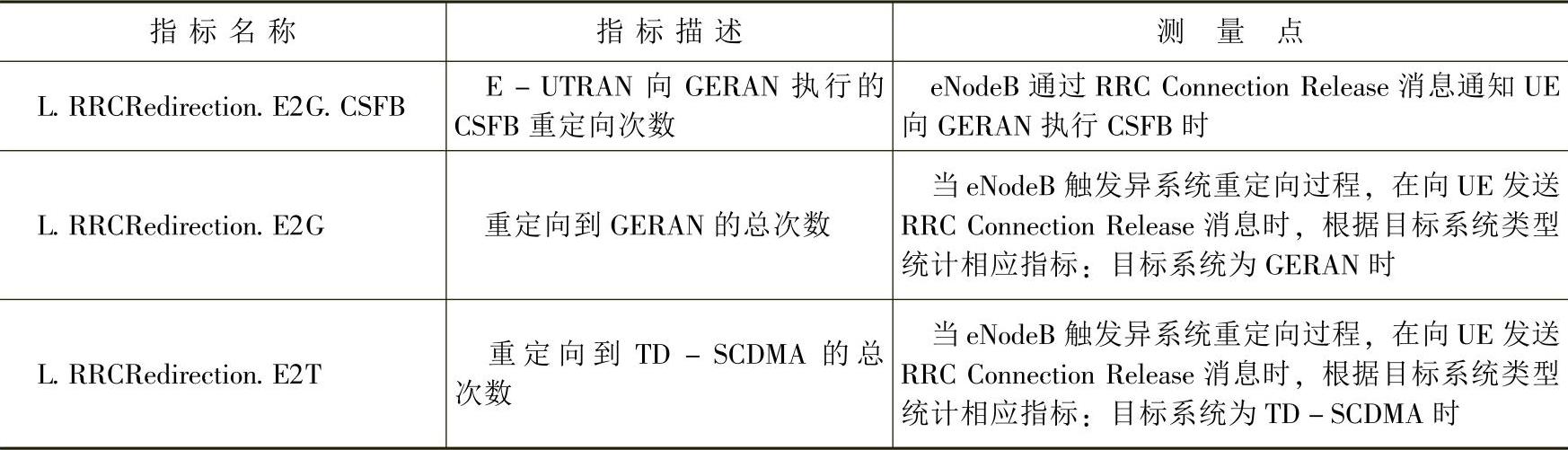

相关OMC统计指标见表6-1。

表6-1 相关OMC统计指标

3）某地市话统数据分析。

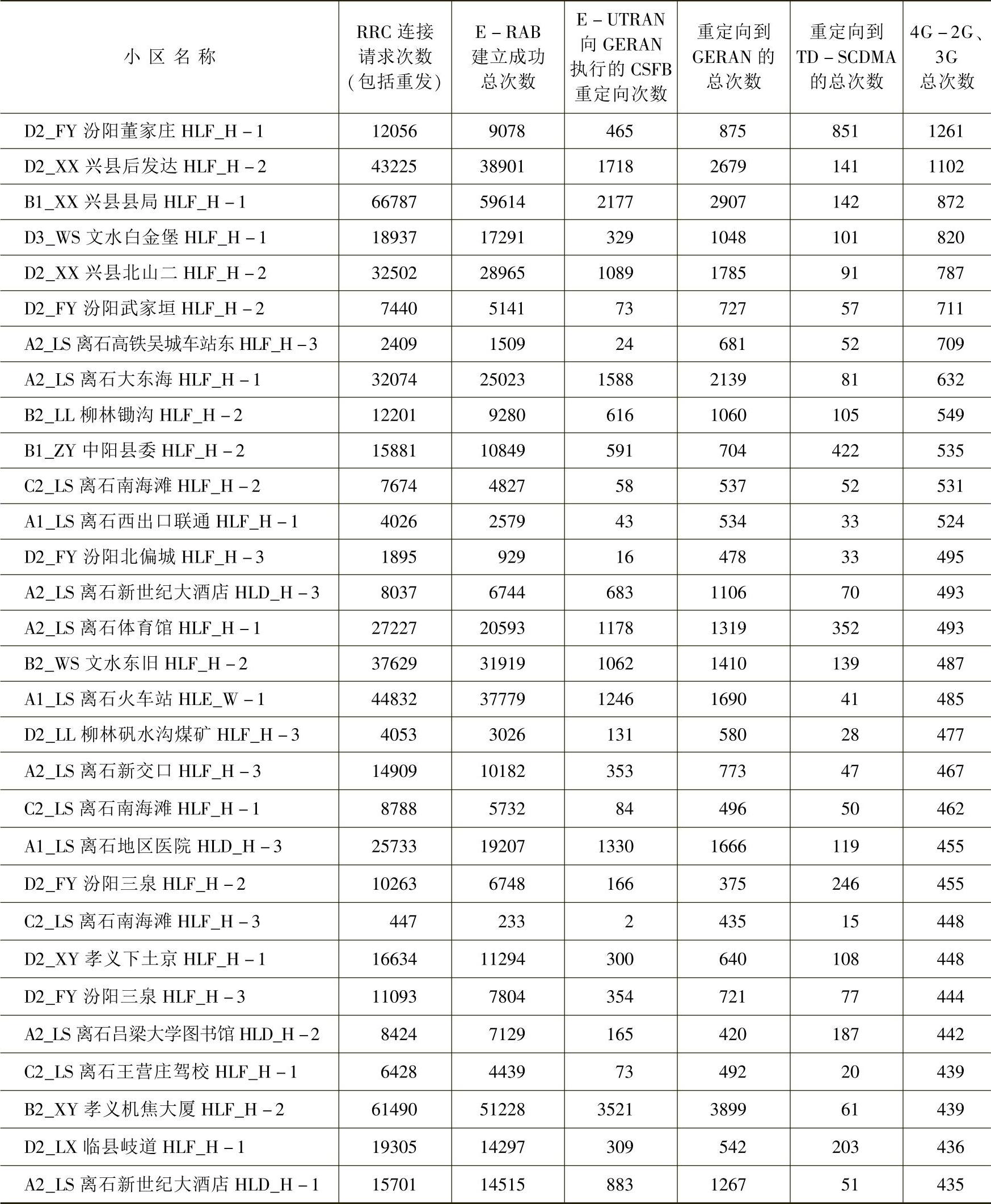

根据3月2号话统数据筛选出连接态重定向到2G／3G的TOP30小区见表6-2。

表6-2 OMC统计指标连接态重定向到2G/3G的TOP小区列表

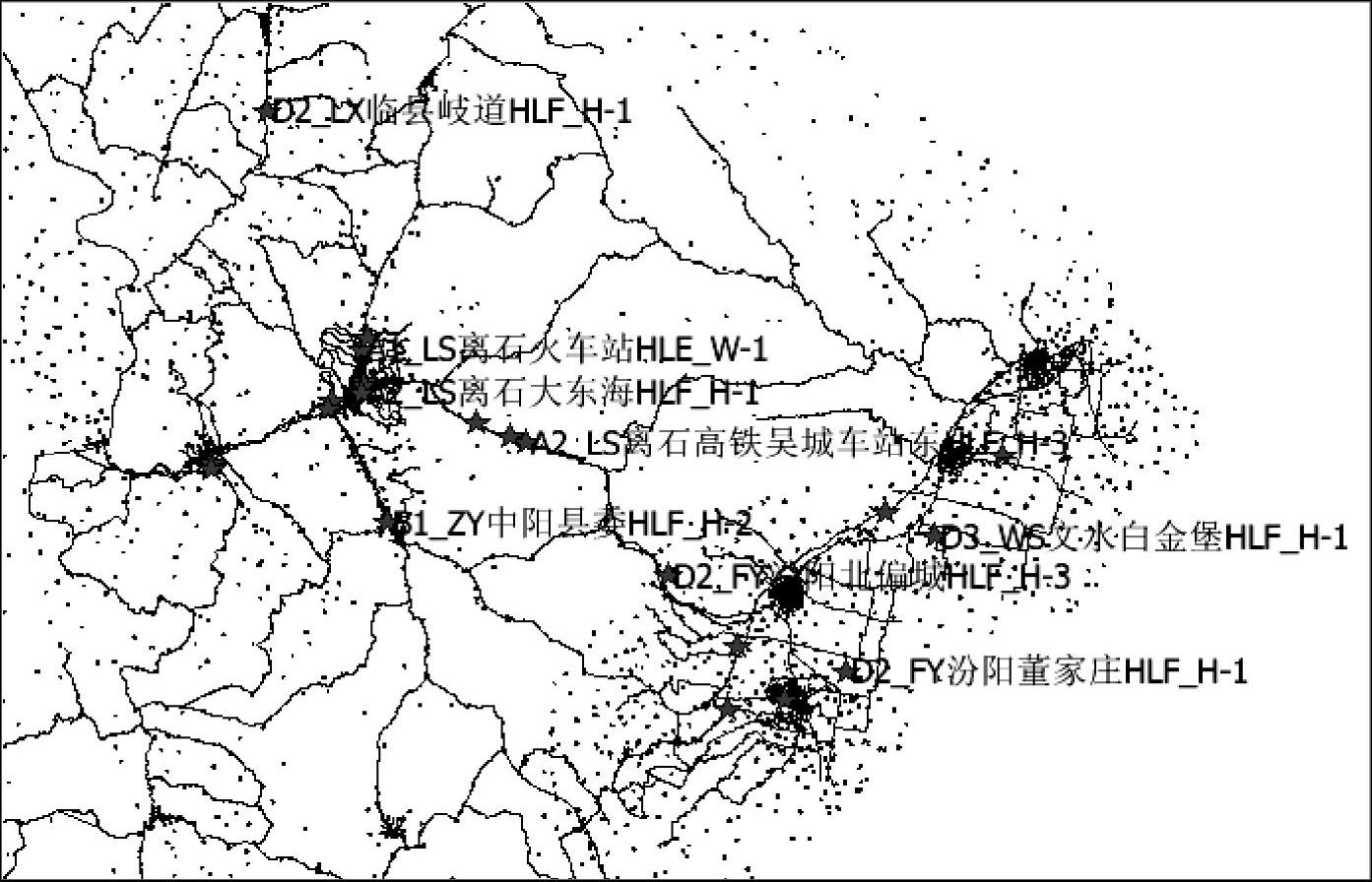

TOP小区主要分布在郊区和农村，站间距较大，存在弱覆盖区域，如图6-2所示。

4）无线参数门限设置。

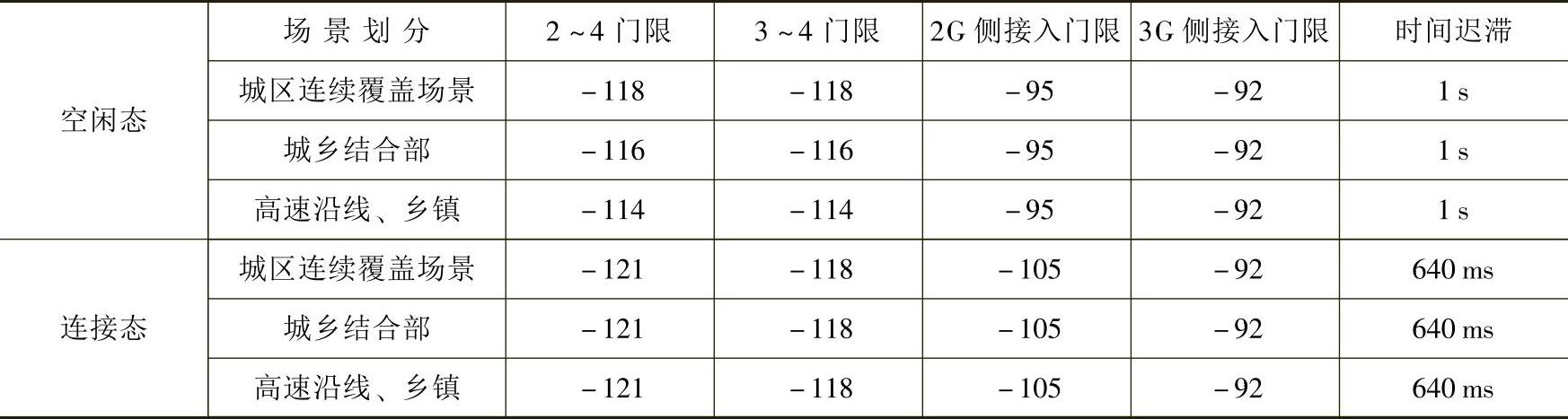

现网互操作参数设置见表6-3，分别制定场景划分，以及空闲态、连接态4G向2G／3G的重选、重定向及接入门限。

图6-2 连接态出4G分布示意图

表6-3 分场景的现网互操作参数

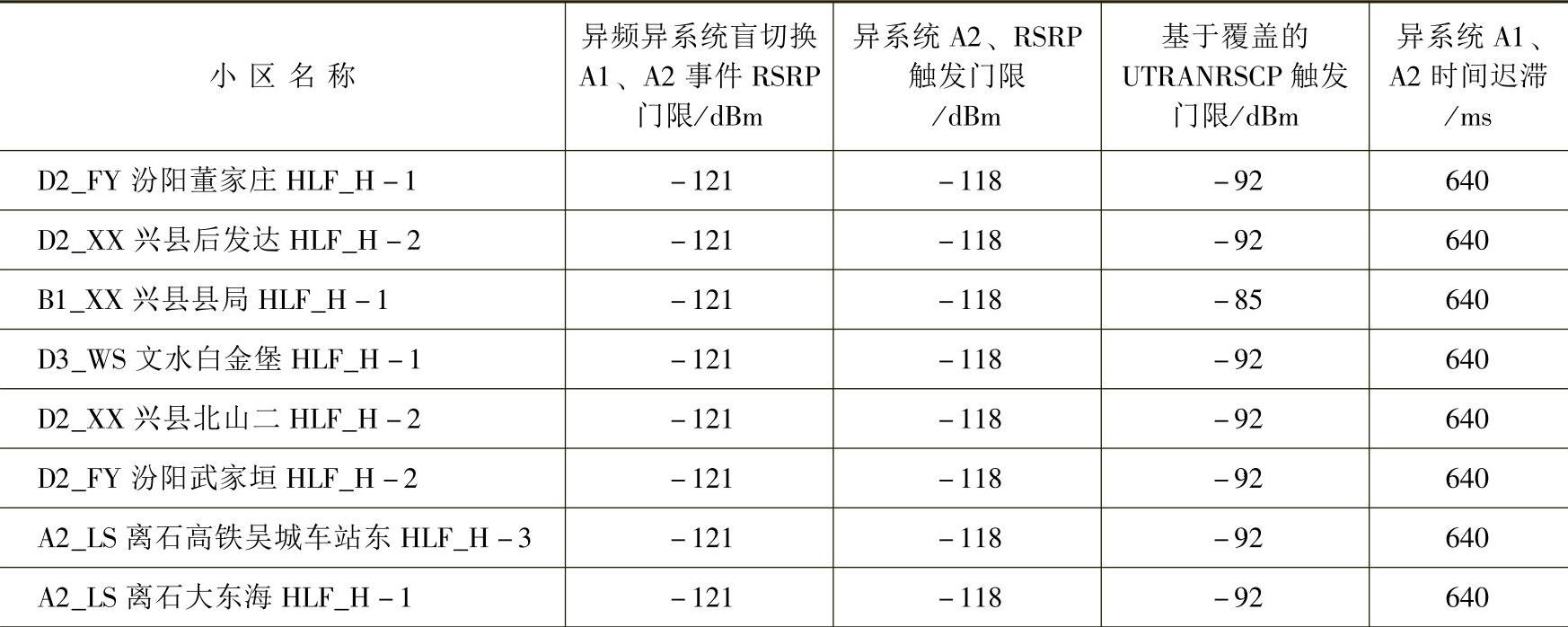

分析表6-2中所列小区的连接态4G到异系统门限，见表6-4，发现互操作参数在合理范围内，因此不建议修改互操作参数，而考虑提升功率来优化小区覆盖。(www.daowen.com)

表6-4 TOP小区连接态4G向异系统重定向相关参数

（续）

3.空闲态入4G的分析方法

空闲态入4G的分析思路如下：

1）根据S1-MME接口采集TAU（Tracking Area Updating）关键信令，根据原因值，剔除4G网内TAU的记录。

2）统计该4G小区下CSFB呼叫次数，并在第1条中筛选的记录中减去CSFB呼叫次数。

3）按照TAU请求次数，排列顺序，选出TOP30或TOP100的小区。

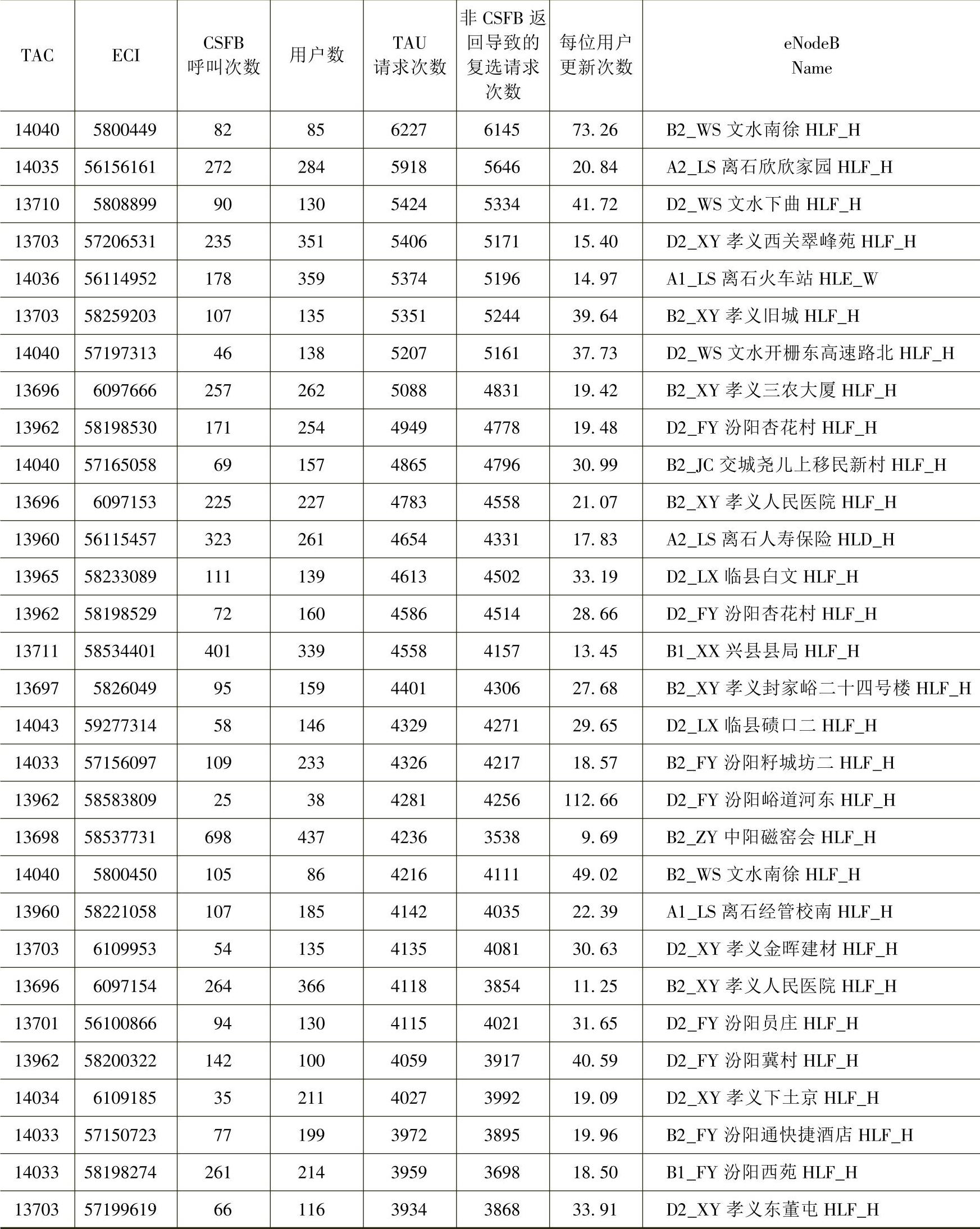

根据某日（与OMC统计保持一致）S1接口信令数据，按照分析方法，筛选出由2G复选入4G的TOP小区，见表6-5。

表6-5 空闲态2G入4G的小区列表及统计指标

4.出4G、入4G的小区图示

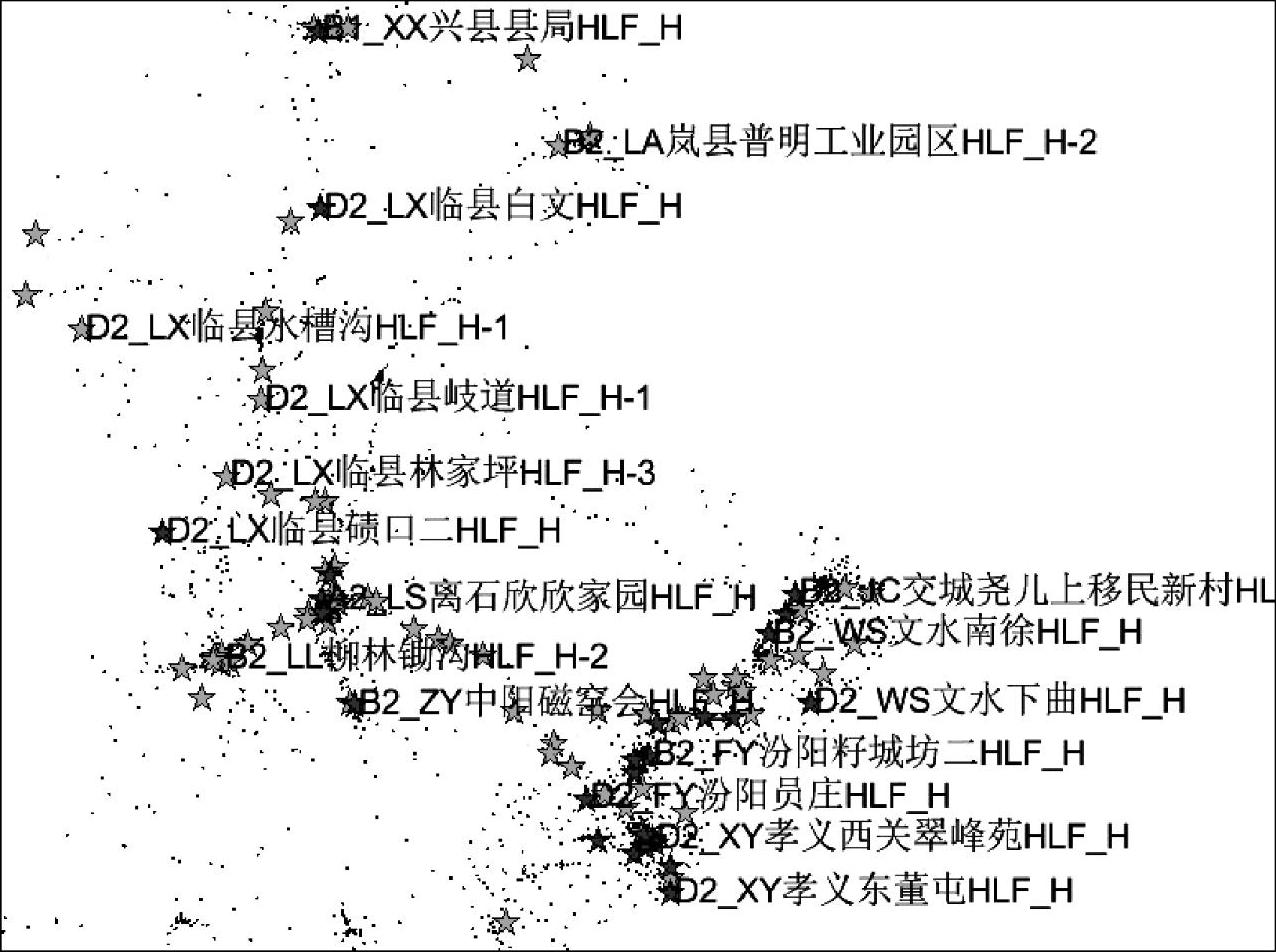

将连接态出4G的4G小区TOP100（浅灰色），与空闲态入4G的4G小区TOP30（深灰色）共同放在地图上，如图6-3所示。结果发现：出4G、入4G小区如影随形，在地图上基本保持一致。（备注：为了清晰地标识小区，将出4G（浅灰色）增加样本量，采集TOP100小区）

图6-3 连接态出4G、空闲态入4G地理图示

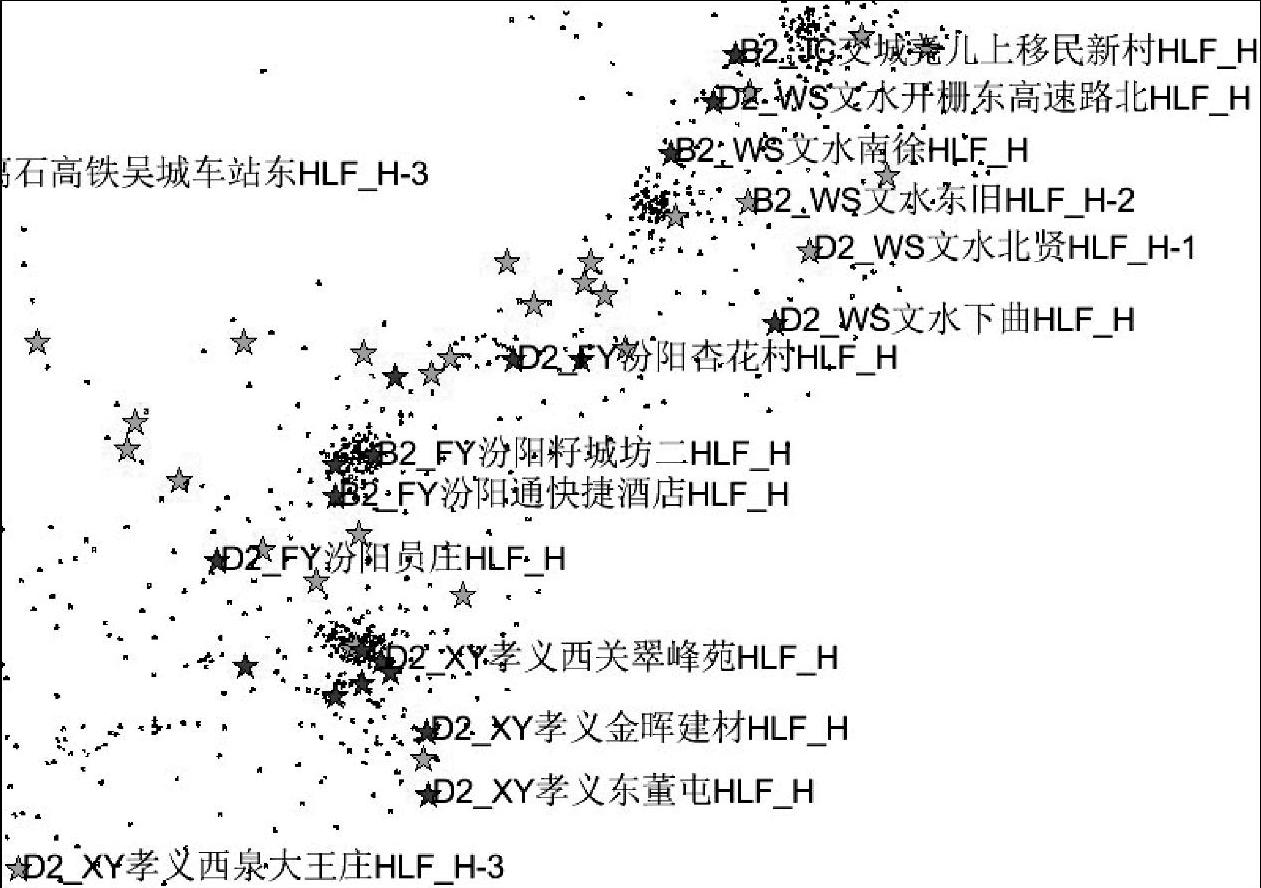

局部图示中可以看出：孝义市内入4G的小区居多（见深灰色框），汾阳郊区、农村出4G的小区居多（见浅灰色框），如图6-4所示。

图6-4 连接态出4G、空闲态入4G局部地理图示

5.总结与下一步计划

1）对于出4G次数多的小区可采用：优化调整4G向2G、3G网络重定向门限、时延，适当提升4G小区发射功率、优化调整4G小区天馈线等方法。

2）对于入4G次数多的小区，需对该小区及周边4G小区进行优化调整，可参考上述优化措施。

3）定期采集、对比优化效果，如多次出现、且优化效果不明显的4G小区，其覆盖区域内必然存在深度覆盖差，而且用户需求量较大的场景，需重新规划新建基站或使用Nano小型化基站解决覆盖。
