1.应用会话授权成功率

1）指标名称：应用会话授权成功率。

2）英文名称：Service.VOLTE.PccAuthorizedSuccRate。

3）业务需求：应用会话授权成功率。

4）指标定义：PCRF成功处理SBC应用会话授权请求的比率。

5）指标算法：

① 应用会话授权尝试次数：在一个测量周期内，PCRF接收SBC应用会话授权的尝试次数。消息触发点：PCRF收到SBC初始建立Rx会话或修改Rx会话AAR（3GPP 29214）请求，如图5-67所示的消息1。

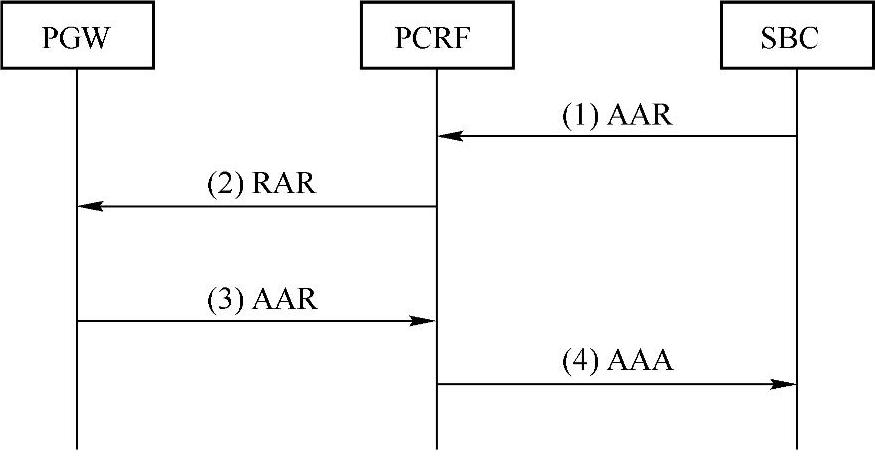

图5-67 应用会话授权成功率

② 应用会话授权成功次数：PCRF针对初始建立Rx会话或修改Rx会话的AAR（3GPP 29214）（图5-67的消息1）回复AAA（3GPP 29214）（图5-67的消息4）响应携带Resu1t-Code为Diameter-success时触发统计值加1。

6）测量数据映射关系：Rx xDR。

① 应用会话授权尝试次数：字段“Procedure Type”=0，“SOURCE NE TYPE”=4，“DEST NE TYPE”=18的xDR个数。

② 应用会话授权成功次数：字段“Procedure Type”=1，且“SOURCE NE TYPE”= 18，“DEST NE TYPE”=4，且“RESULT CODE”=2001的xDR个数。

7）数据类型：实型。

8）数据单位：无。

9）空间粒度：PCRF。

2.应用会话授权更新成功率

1）指标名称：应用会话授权更新成功率。

2）英文名称：Service.VOLTE.PccAuthorizeUpdatedSuccRate。

3）业务需求：应用会话授权更新成功率。

4）指标定义：PCRF成功处理SBC应用会话授权更新请求的比率。

5）指标算法：

① 应用会话授权更新尝试次数：当PCRF收到PCEF的资源预留事件上报时，向SBC发送RAR（3GPP 29214）消息，如图5-68所示的消息3，即应用会话授权更新的尝试，该测量指标用于统计测量周期内PCRF发送到SBC的RAR（3GPP 29214）消息的总数。

② 应用会话授权更新成功次数：当PCRF收到PCEF的事件上报时，向SBC发送RAR（3GPP 29214）消息，通知该事件的发生。PCRF收到由SBC返回的结果码为“DIAMETER-SUCCESS（2001）”的RAA（3GPP 29214）响应消息，即应用会话授权更新成功。该测量指标用于统计测量周期内PCRF收到由SBC返回的结果码为“DIAMETER-SUCCESS（2001）”的RAA（3GPP 29214）响应消息（图5-68的消息4）总数。

6）测量数据映射关系：Rx xDR

① 应用会话授权更新尝试次数：字段“Procedure Type”=2，“SOURCE NE TYPE”= 18，“DEST NE TYPE”=4的xDR个数。

② 应用会话授权更新成功次数：字段“Procedure Type”=3，且“SOURCE NE TYPE”=4，“DEST NE TYPE”=18，且“RESULT CODE”=2001的xDR个数。

7）数据类型：实型。

8）数据单位：无。

9）空间粒度：PCRF。

10）时间粒度：15 min。

11）数据来源：Rx。

3.应用会话授权终止成功率

1）指标名称：应用会话授权终止成功率。

2）英文名称：Service.VOLTE.PccAuthorizeEndedSuccRate。

3）业务需求：应用会话授权终止成功率。

4）指标定义：PCRF成功处理SBC应用会话授权终止请求的比率。

5）指标算法：

① 应用会话授权终止尝试次数：在一个测量周期内，PCRF接收SBC应用会话授权终止的尝试次数。PCRF收到SBC终止Rx会话STR（3GPP 29214），如图5-69所示的消息1，回复STA（3GPP 29214）响应（图5-69的消息4）时触发统计指标加1。

(www.daowen.com)

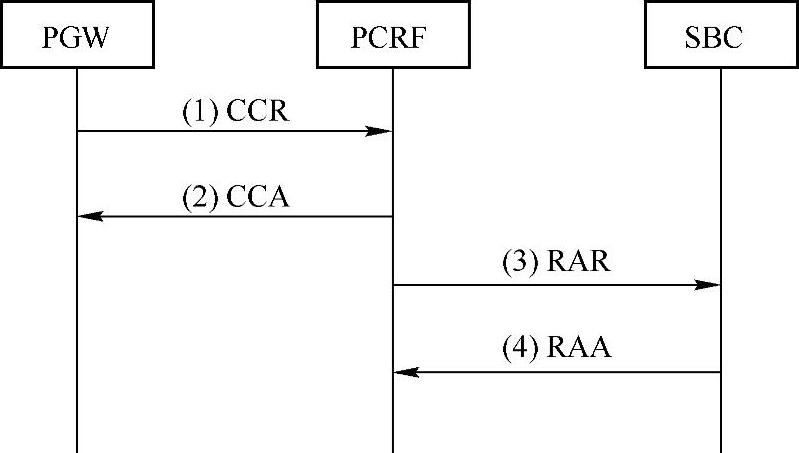

图5-68 应用会话授权更新成功率

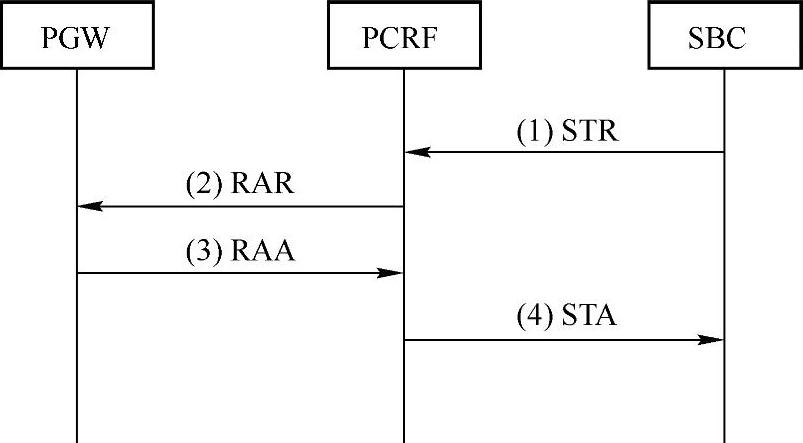

图5-69 应用会话授权终止成功率

② 应用会话授权终止成功次数：在一个测量周期内，PCRF接收SBC应用会话授权终止的成功次数。PCRF针对终止Rx会话的STA（3GPP 29214）（图5-69的消息4）回复STA（3GPP 29214）响应（图5-69的消息4）携带Resu1t-Code为Diameter-success时触发统计指标加1。

6）测量数据映射关系：Rx xDR。

① 应用会话授权终止尝试次数：字段“Procedure Type”=4，“SOURCE NE TYPE”=4，“DEST NE TYPE”=18的xDR个数。

② 应用会话授权终止成功次数：字段“Procedure Type”=5，且“SOURCE NE TYPE”=18，“DEST NE TYPE”=4，且“RESULT CODE”=2001的xDR个数。

7）数据类型：实型。

8）数据单位：无。

9）空间粒度：PCRF。

4.应用会话异常终止成功率

1）指标名称：应用会话异常终止成功率。

2）英文名称：Service.VOLTE.PccAbortedSuccRate。

3）业务需求：应用会话异常终止成功率。

4）指标定义：PCRF向SBC请求异常终止应用会话的成功率。

5）指标算法：

① 应用会话异常终止尝试次数：一个测量周期内，PCRF向SBC发送ASR（3GPP 29214）消息，如图5-70所示的消息3，即应用会话异常终止的尝试消息的次数。

图5-70 应用会话异常终止成功率

② 应用会话异常终止成功次数：PCRF向SBC发送ASR（3GPP 29214）消息（图5-70的消息3），通知Rx会话异常终止时。PCRF收到由SBC返回的结果码为“DIAMETER-SUCCESS（2001）”的ASA（3GPP 29214）响应消息（图5-70的消息4），即应用会话异常终止成功。该测量指标用于统计测量周期内PCRF收到由SBC返回的结果码为“DIAMETER-SUCCESS（2001）”的ASA（3GPP 29214）响应消息（图5-70的消息4）总数。

6）测量数据映射关系：Rx xDR。

① 应用会话异常终止尝试次数：字段“Procedure Type”=6，“SOURCE NE TYPE”= 18，“DEST NE TYPE”=4的xDR个数。

② 应用会话异常终止成功次数：字段“Procedure Type”=7，且“SOURCE NE TYPE”=4，“DEST NE TYPE”=18，且“RESULT CODE”=2001的xDR个数。

7）数据类型：实型。

8）数据单位：无。

9）空间粒度：PCRF。

5.应用会话呼损率

1）指标名称：应用会话呼损率。

2）英文名称：Service.VOLTE.PccCa11LossRate。

3）业务需求：应用会话呼损率。

4）指标定义：SBC向PCRF发送Rx会话（请求和修改）的呼损率。

5）指标算法：

6）测量数据映射关系：Rx xDR。

① 应用会话授权尝试次数：字段“Procedure Type”=0，“SOURCE_NE_TYPE”=4，“DEST_NE_TYPE”=18的xDR个数。

② 应用会话授权成功次数：字段“Procedure Type”=1，且“SOURCE_NE_TYPE”= 18，“DEST_NE_TYPE”=4，且“RESULT_CODE”=2001的xDR个数。

③ 应用会话授权更新尝试次数：字段“Procedure Type”=2，“SOURCE_NE_TYPE”= 18，“DEST_NE_TYPE”=4的xDR个数。

④ 应用会话授权更新成功次数：字段“Procedure Type”=3，且“SOURCE_NE_TYPE”=4，“DEST_NE_TYPE”=18，且“RESULT_CODE”=2001的xDR个数。

7）数据类型：实型。

8）数据单位：无。

9）空间粒度：PCRF。
