eSRVCC过程详解

之所以有增强型SRVCC(eSRVCC)技术的出现,无非是3GPP协议22.278关于EPS核心网中对于服务的要求明确,在为了保持已建立话音服务连续的异系统互操作中,终端时延不超过300ms。其实,在SRVCC中对中断时延影响最重要的一段时间不在于MSC Server通过源MME向UE发送切换命令(参考图5-48步骤13~15),而主要在于向IMS远端更话音的访问路径至CS域(参考图5-48步骤10~12),从前期实测结果看来,这段时延大大超出了人们通话中可忍受话音终端的预期(实测在800ms以上)。3GPP 23.856提案了很多解决方案,例如在MSC Server侧加判决timer或者在SCC AS实体加判决timer,核心思想无非就是分别拉齐向源MME的切换完成信令和IMS远端的会话迁移信令发送时刻,已将无意义的信令等待导致的话音终端时延降到最低。或者将现有的本地接入网网元进行改造,实现本地锚定功能,即局部快速进行更新,至IMS的远端后续进行更新。

目前比较稳固的一种方案采用本地新增ATCF、ATGW网元的方式进行中断时延优化,如图5-54所示。

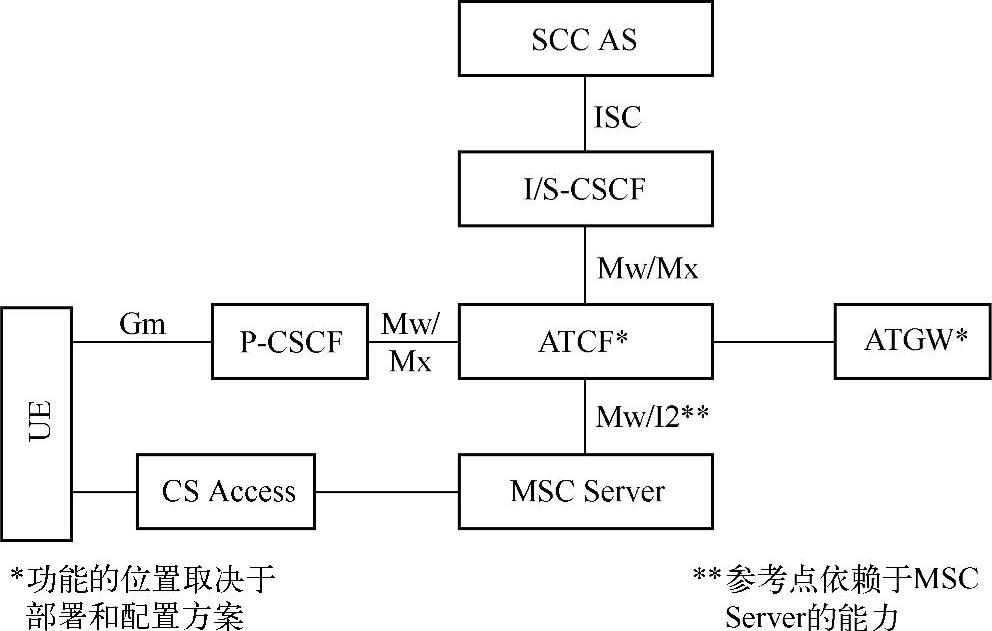

图5-54 eSRVCC过程新增ATCF网元

这两个网元的功能有点分别像MME和S-GW/P-GW,ATCF负责进行控制面的锚定和信令的中转,ATGW负责媒体面的锚定和转发,其中ATGW由ATCF进行控制。值得一提,在后续用户需要通过MSC Server进行IMS注册的情况下,注册信令可以不用通过ATCF进行路由。另外,ATCF和ATGW只是逻辑网元,实际建网中,ATCF可以跟类似P-CSCF、IBCF或MSC Server等网元进行合设。

1.ATCF功能

1)分配STN-SR。

2)参与SIP会话。

3)指令ATGW锚定主叫和被叫的媒体路径。

4)执行会话迁移。

5)当会话迁移后,更新远端SCC AS中关于会话的路径信息。

6)在会话迁移过程中处理失败情况。

7)当会话迁移完成后,可根据本地策略,ATCF可以将ATGW从媒体路径中移除。

这一步同样需要远端进行更新,其实就意味着ATCF和ATGW只参与会话迁移流程,至于流程完成之后,任务结束了,就可以适时地退出。

如果UE在空闲态移动到一个新的MME/SGSN区域,并且接收到了新的IP地址,UE将发起重注册到IMS的流程,同时会选择一个新的ATCF网元进行锚定。如果UE没有收到新的IP地址,它将仍然使用旧有的P-CSCF和旧有的ATCF发起重新注册流程。

2.ATGW功能(www.daowen.com)

根据本地策略部署,由ATCF控制的ATGW可在会话期间和会话迁移后进行媒体路由。ATGW根据ATCF具体的物理设置位置,可以与其他的物理网元进行合设,如IMS-AGW、TRGW、P-GW或者CS-MGW。

3.ACC AS的功能

SRVCC中会话迁移直接锚定在ACC AS的过程由本地的ATCF所取代,因此ACC AS网元的功能也有了一些相应地更新。例如,将远端对话与由会话迁移更新消息创建的新的对话进行关联;清除已有的STN-SR,并且向HSS提供归属地网络配置的STN-SR或者接收到的第三方登记STN-SR;根据UE能力以及SRVCC订阅信息决定是否进行eSRVCC流程;通知ATCF是否SCC AS参与锚定媒体。

从UE侧的信令流程或者测试1og来看,增加新的逻辑网元ATCF、ATGW的eSRVCC并没有太大区别,主要的改变还是在新增网元之后的注册、主被叫、PS-CS话音迁移流程中,关于注册,主被叫流程中ATCF只能看作参与中转信令,甚或包括决定ATGW是否作为话音媒体的锚定点,而PS-CS话音迁移则参与了一些主导作用,以下信令流程就是从PS-CS话音迁移进行一些总体分析说明,如图5-55所示。

4.eSRVCC信令流程

1)之前与SRVCC中的信令流程一致,后续步骤在MSC Server收到PS-CS请求之后触发。

2)MSC Server发起Access Transfer消息,如果MSC Server支持mid-ca11能力,需要在该消息中一并指明。MSC Server提供能够支持的全部码流。如果CS MGW能够支持关于LTE话音的码流,那么ATCF必须指明ATGW插入匹配码流的概率就降低了,这其实意味着如果MGW侧能够提供码流,后续就能使得编码流程简化,否则还得需要ATGW介入进行协商。

3)ATCF收到Access Transfer消息通过C-MSISDN对迁移的会话进行关联。ATCF识别出正确的锚定会话,并且对新加入的会话进行迁移。ATCF通过发送配置ATGW消息更新ATGW中PS访问路径为新的CS访问路径。

4)ATGW返回配置ATGW应答消息至ATCF。

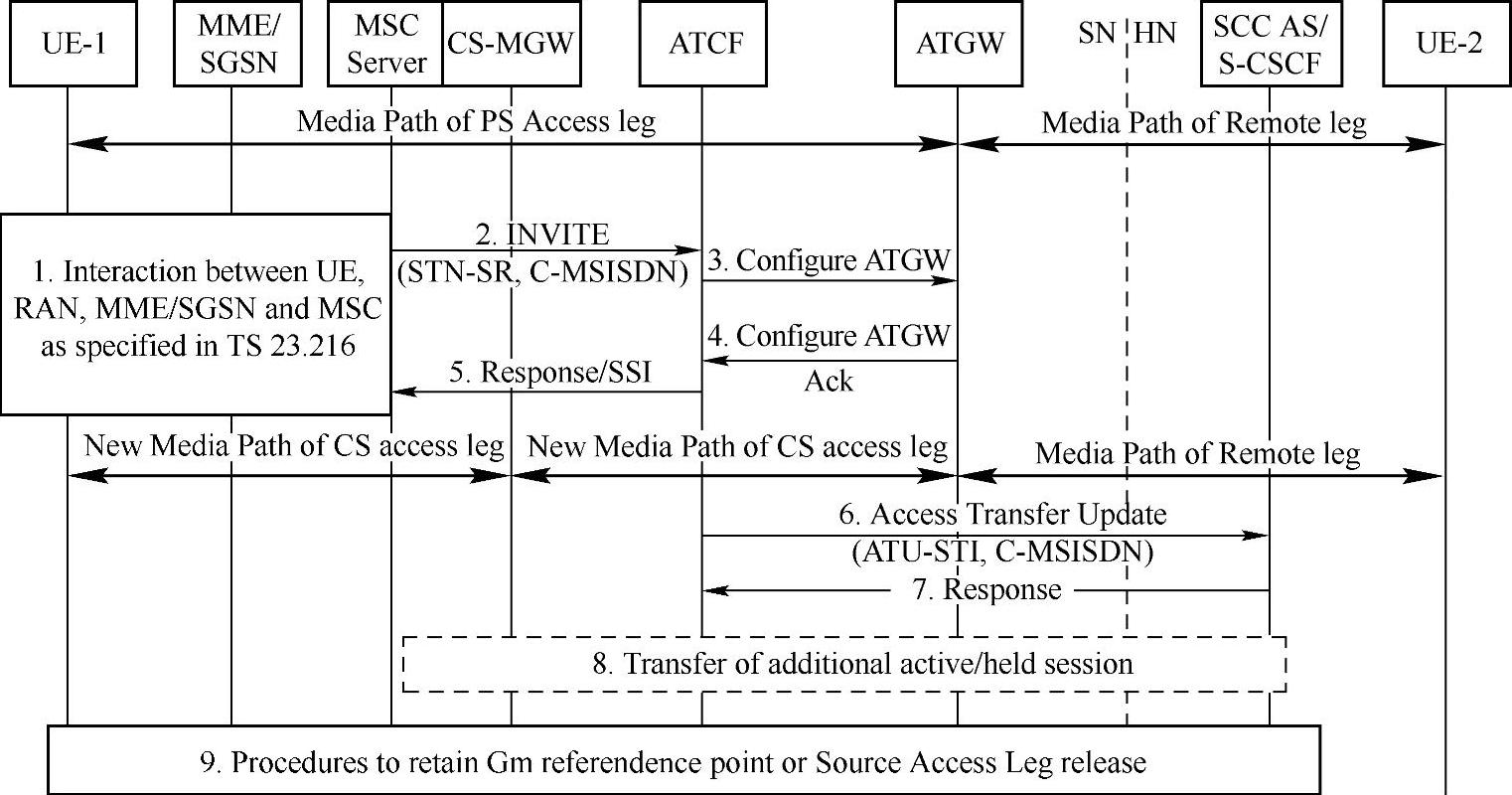

图5-55 增加新的逻辑网元ATCF、ATGW的eSRVCC流程

5)ATCF发送Access Transfer响应至MSC Server。当MSC Server支持辅助mid-ca11功能,ATCF提供会话状态信息Session State Information(SSI)。媒体路径已经转为CS域。

6)在收到Access Transfer消息后,ATCF重建与SCC AS的通信,同时根据存储的ATU-STI发送Access Transfer更新消息。Access Transfer更新消息创建了在ATCF与SCC AS之间新的对话。SCC AS把新创建的对话与远端对话相关联,如果在对话描述(SDP)中没有更新内容,SCC AS也不会发送更新至远端。

7)SCC AS发送确认响应至ATCF。

8)如果MSC Server收到关于激活会话或者活跃会话更多的状态信息SSI,会触发与前述步骤相同的Access Transfer流程。
