以下结合SRVCC现网的一些实际测试1og对SRVCC主要信令流程进行解读，如图5-48所示，这里2G或者终端不支持DTM模式。

步骤1：如图5-49所示，在执行SRVCC切换之前的最后一次测控消息中，下发了需要测量的2G频点列表（已通过OMC预先进行配置），同时下发了异系统判决事件以及相应门限，这里下发的是B1事件的门限，可以估计是某厂家的设备。

图5-48 SRVCC信令流程

最后一次测量上报结果说明测到了绝对频点号（arfcn）为70，网络色码为010，基站色码为100的GSM小区满足触发判决门限需要，上报基站等待后续切换判决，如图5-50所示。

步骤2：根据UE的测量报告，eNodeB决定是否触发向GERAN的SRVCC切换。

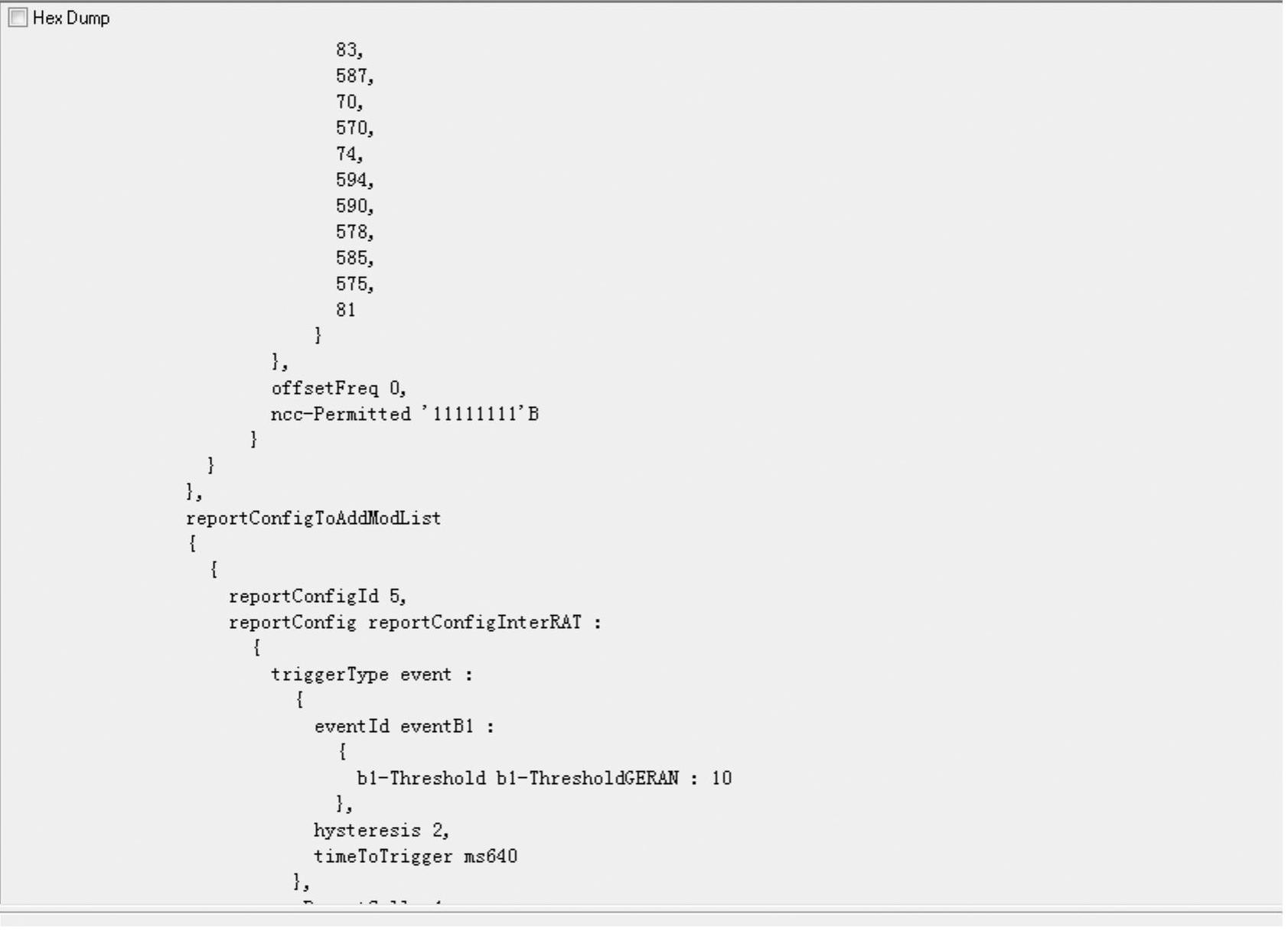

图5-49 SRVCC切换之前的最后一次测控消息下发2G频点

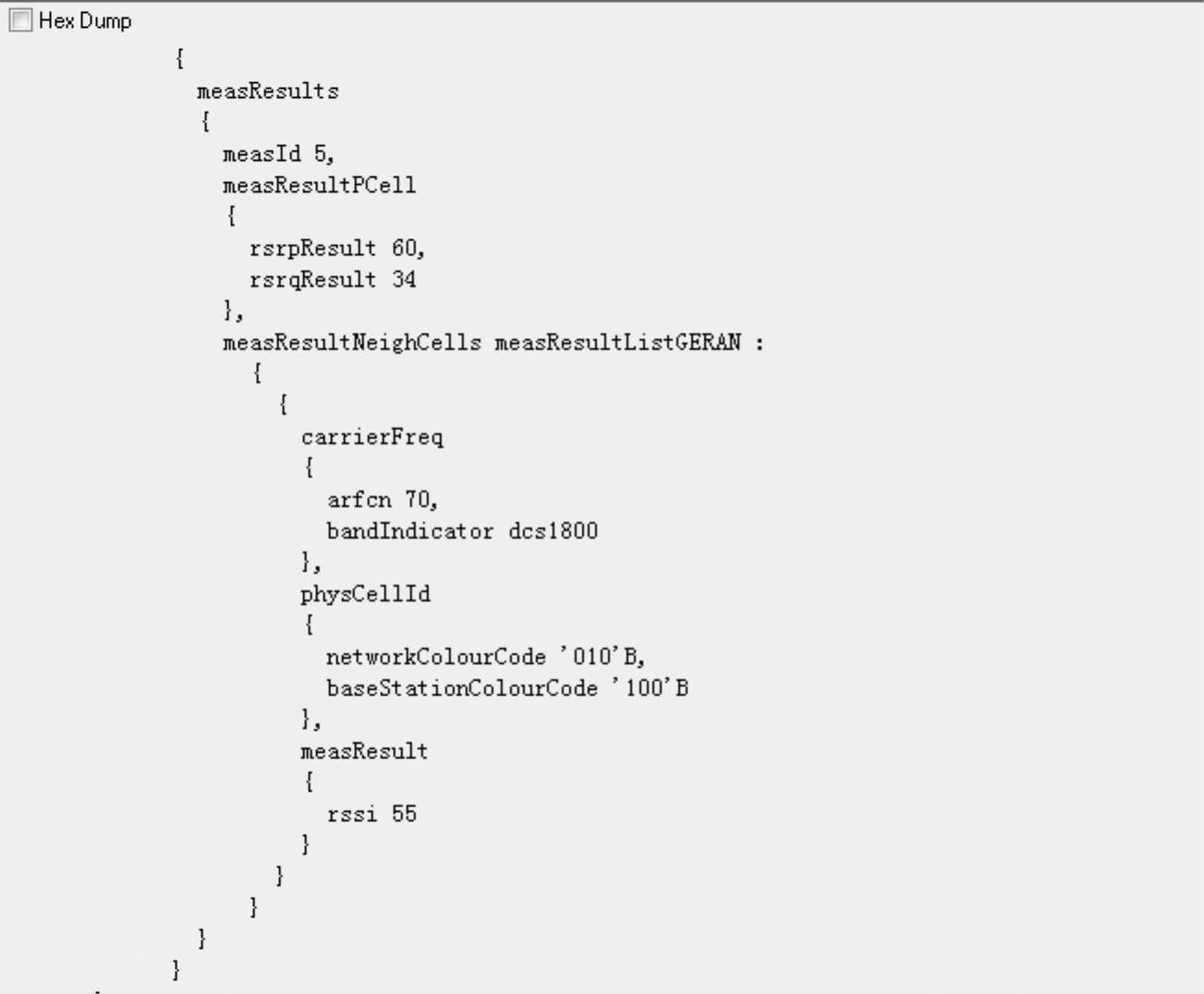

图5-50 测量上报结果测到了绝对频点号（arfcn）为70

步骤3：源eNodeB向源MME发送切换请求，其中包含目标ID、一般源至目标透传容器及SRVCC切换指示。一般源至目标透传容器中包含旧BSS到新BSS的消息，同时SRVCC切换指示表明只切换到目标小区的CS域，并不包含PS业务的切换。

步骤4：MME中的承载分离功能根据与QCI1相关的话音承载以及SRVCC标识将话音承载从非话音的PS承载中分离出来，并启动PS-CS切换。

步骤5：MME向MSC Server发送SRVCC PS-CS切换请求，其中可以包含鉴权过的IMSI、目标ID、STN-SR、CMSISDN、一般源至目标透传容器、加密安全信息及紧急指示（Emergency Indication）。

步骤6：如果是MSC Poo1组网，MSC Server会通过2G核心网内部流程发送切换准备请求至目标MSC，如果MSC Server收到了关于优先级的ARP，也封装在切换准备请求中发送到目标MSC。

步骤7：目标MSC与目标BSS通过切换请求／应答进行资源分配。如果目标MSC指示了优先级，则BSS根据优先级进行相应无线资源分配，这里意味着优先级较高的用户在VoLTE中享受什么样的服务，那么在触发SRVCC切换到2G网络后使用同样优先级别的服务。

步骤8：目标MSC向MSC Server发送切换准备响应消息。

步骤9：在MSC Server与目标MSC之间建立电路域连接。

步骤10：MSC Server通过STN-SR初始化会话转移至IMS，如果获取到优先级标识应当一并转发至IMS相应处理实体，对IMS的优先级指示应当确保和IMS之前在PS域中创建的保持一致。

步骤11：在会话迁移过程中，IMS远端通过SDP进行信息更新，意味着下行的VoIP话音需要通过CS路径承载。

步骤12：源IMS路径被释放。

步骤13：MSC Server向MME发送SRVCC PS-CS切换响应（目标至源透传容器）。

步骤14：源MME向源E-UTRAN发送切换命令（目标至源透传容器），这里只针对话音。(www.daowen.com)

步骤15：区别于以往的E-UTRAN侧的RRC层三信令，这里新增了一条Mobi1ity-FromEUTRACommand，主要执行的就是SRVCC切换流程，它可以由handover的方式进行，也可以由Ce11ChangeOrder（CCO）的方式进行，现网1og则是以handover的方式进行处理，如图5-51所示。

步骤16：UE转换到2G网络。

步骤17：在目标BSS区域的切换检测，一旦切换完成后，UE会通过目标BSS上传切换完成消息至目标MSC，如果目标MSC不是MSC Server，那么目标MSC会进一步通过核心网内部消息将切换完成消息发送至MSC Server，如图5-52所示。

步骤18：UE发起数据业务挂起流程，从而触发SGSN向源MME进行挂起指示，如图5-53所示。

MME随之也会发送目标SGSN应答指示，值得注意，该流程可与19～22步骤同步进行，也就意味着在2G中数据业务挂起流程和切换完成消息并不冲突，因为SGSN进行数据业务处理，而MSC控制话音业务处理。另外如果MME无法从收到的P-TMSI和RAI中推

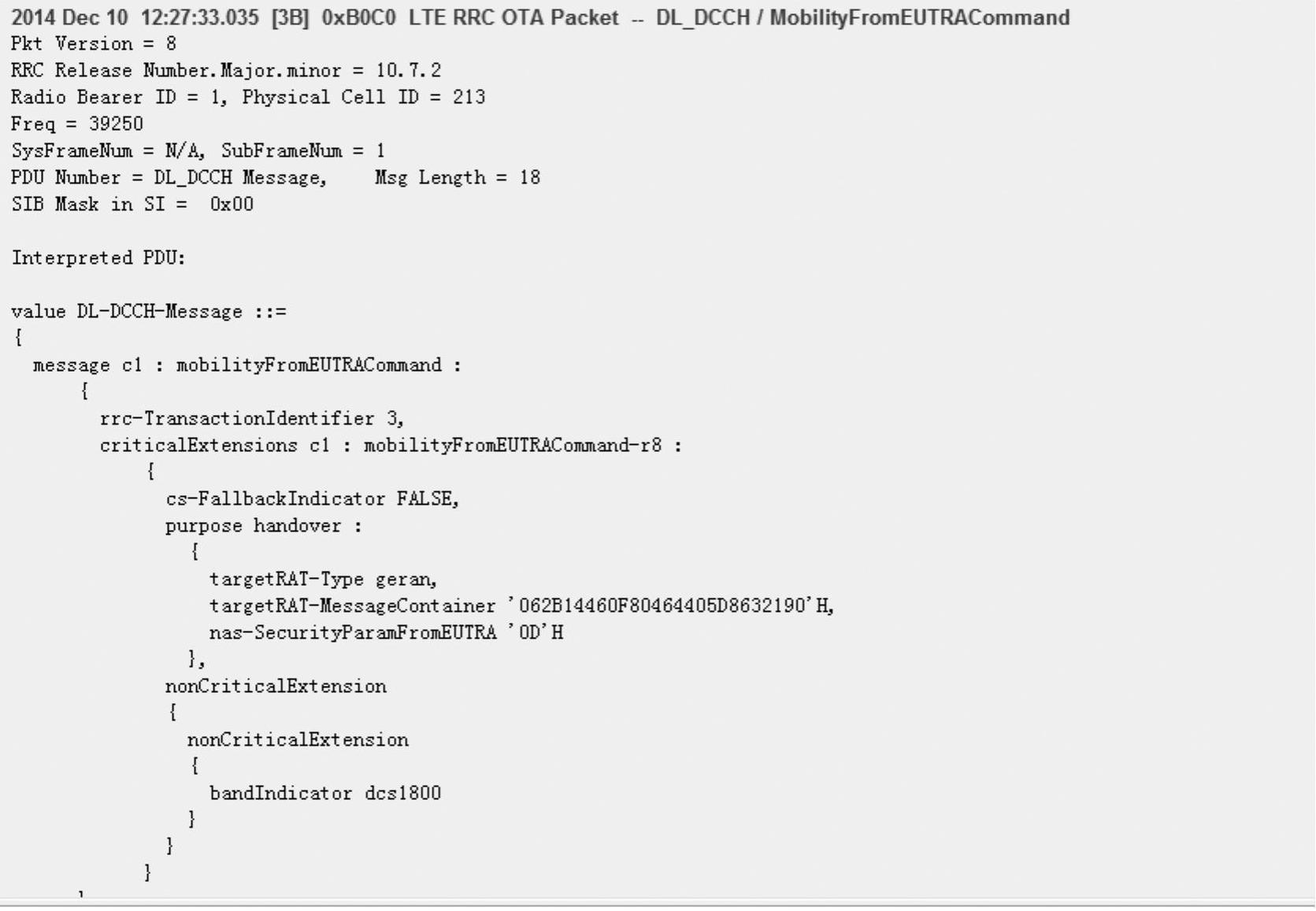

图5-51 以handover方式处理的SRVCC切换

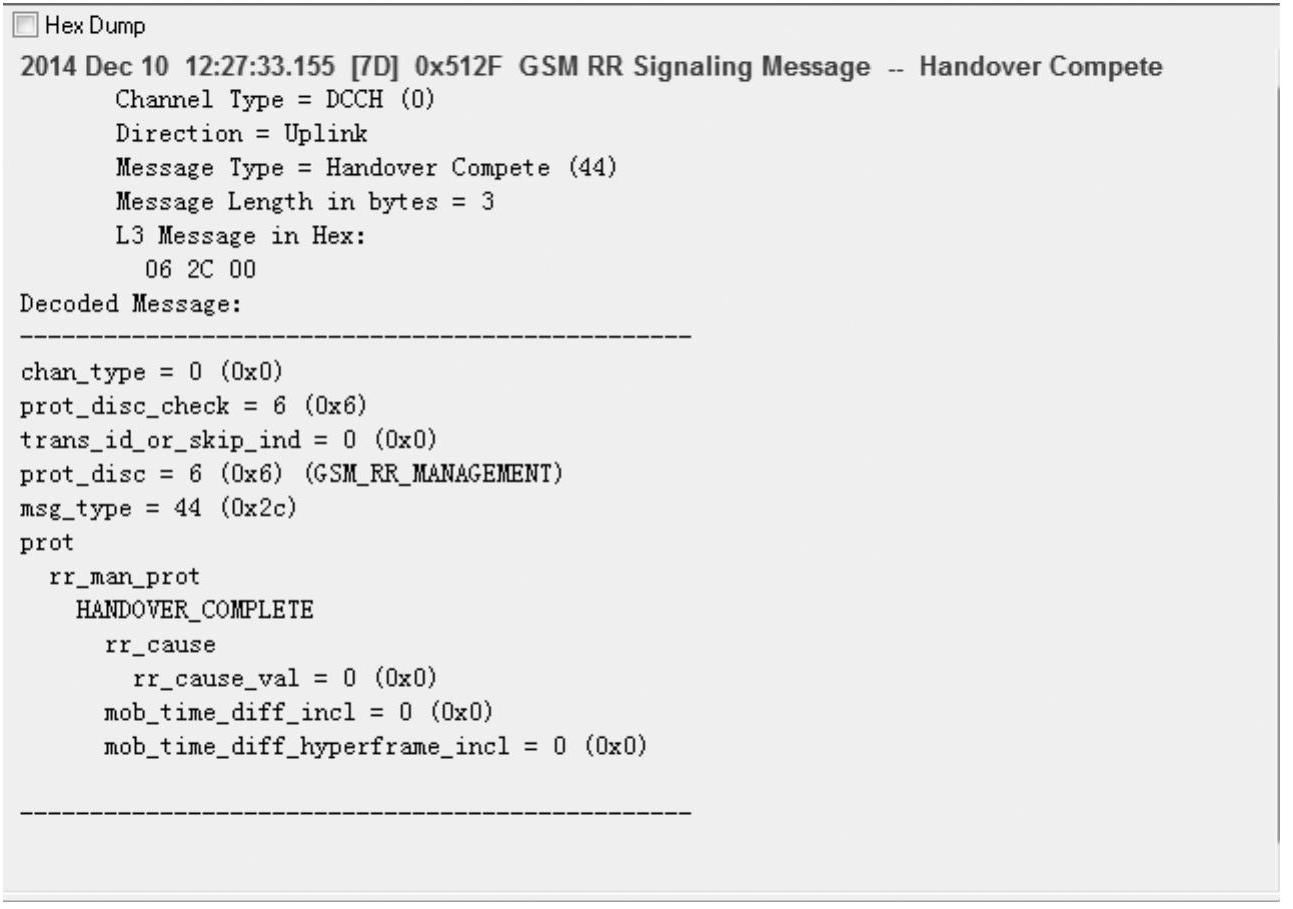

图5-52 目标BSS区域的切换检测

导出GUTI，就有可能无法根据挂起通知确定是哪些用户上下文需要被挂起，例如，这样的情况，相应的承载可能会像步骤22a一样被去激活或挂起。同时对于非GBR的承载，MME会发送挂起指示通知S-GW，S-GW会释放UE的S1-U的承载，同时发送挂起指示到P -GW。MME存储UE挂起的状态，同时S-GW和P-GW会将这些保存的非GBR承载标注为挂起状态。如果收到关于挂起UE的包，P-GW也会做丢弃处理。

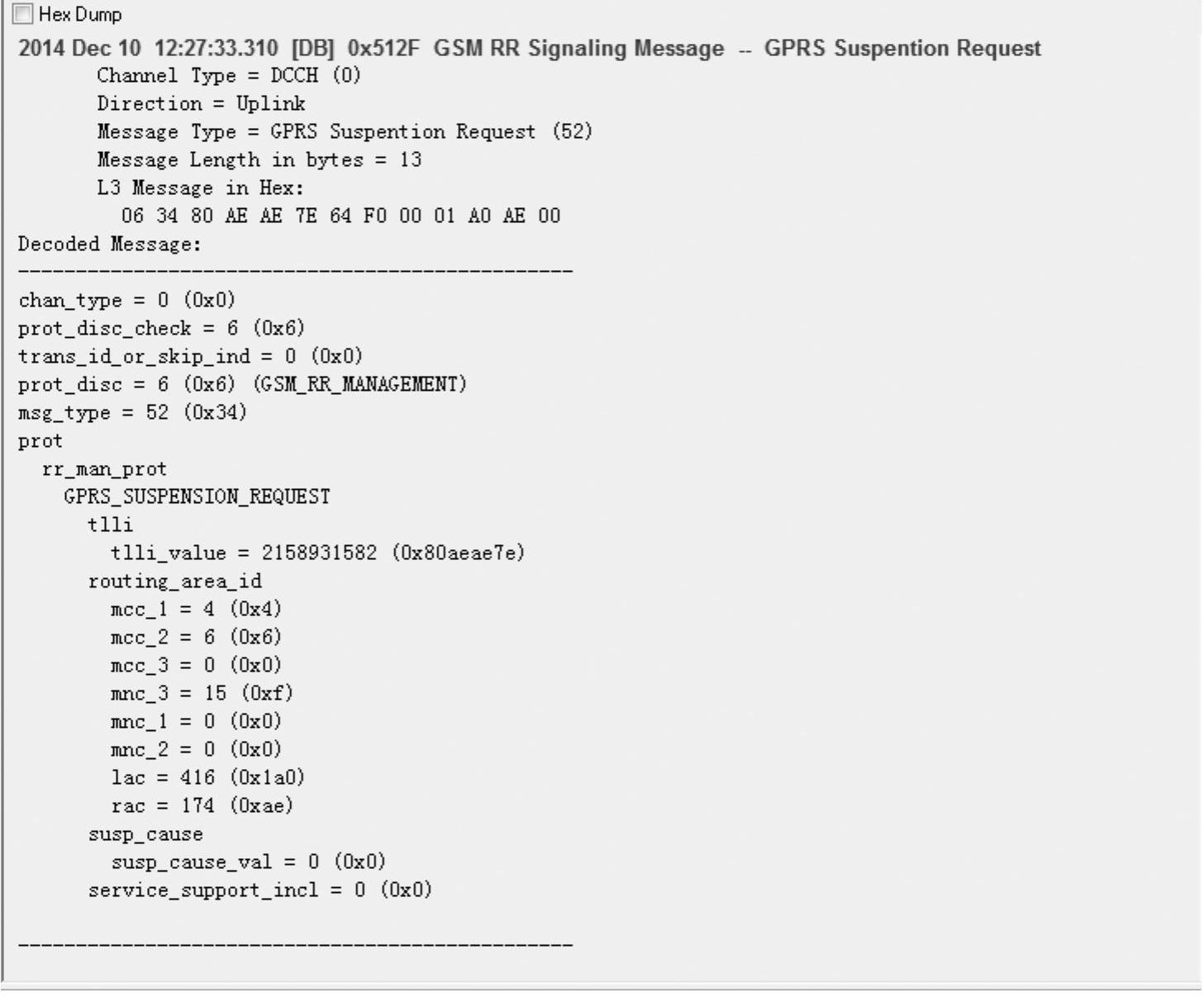

图5-53 UE发起数据业务挂起流程

步骤19：目标BSS发送切换完成消息到目标MSC。

步骤20：目标MSC发送SES消息（包含切换完成）到MSC Server，语音电路连接到MSC Server／MGW。

步骤21：完成建立流程。

步骤22：这步流程是MSC Server与MME的互动，MSC Server发送SRVCC PS-CS完成指示到MME，指明UE已经在目标2G MSC侧进行接续，源MME通过SRVCC PS-CS完成应答消息进行响应。

步骤22a：MME去激活语音以及其他GBR业务的承载。所有的这些GBR承载去激活指令通过MME触发的专用承载去激活过程发送给S-GW和P-GW。PS-CS切换指示也通过该流程一并通知P-GW。S-GW在基于隧道协议（GTP）的S5／S8接口上通过发送删除承载指令给P-GW，要求P-GW把所有的GBR都删除掉。对于基于PMIP的S5／S8，S-GW与PCRF交互信息一次更新PCC策略用以处理P-GW的GBR业务。

步骤22b：源MME释放S1接口资源，MME向源eNodeB发送释放S1信令连接，同时eNodeB进行响应。

步骤23a：如果HLR进行更新，即IMSI被鉴权但是在VLR中还没更新，MSC Server使用其非广播LAI标识和网络资源标识（NRI）进行TMSI重分配。这个TMSI重分配流程由MSC Server通过目标MSC通知UE。

步骤23b：如果MSC Server触发了TMSI重新分配，并且重分配过程成功完成，MSC Server向HSS／HLR发起MAP Update Location流程。

在SRVCC到2G语音通话结束后，2G的SGSN会通过相应的接口将挂起的数据业务进行恢复，也就是说SRVCC通话结束后，用户照常能像2G终端一样在2G网络使用数据业务，另外当用户返回4G网络后可以通过TAU或者Service Request流程进行挂起的数据业务承载恢复。
