基于感知的CSFB指标优化方案

1.CSFB被叫试呼次数

指标名称:CSFB被叫试呼次数;

英文名称:Service.CSFB.MtcEsrMsgCount;

业务需求:统计CSFB被叫试呼次数;

指标定义:参考3GPP 24.301,统计时间段内,S1接口上被叫原因UE上报Extended Service request消息次数;

指标算法:统计时间段内,累加Extended Service request消息次数(见图4-8消息3),其中Service type=Mobi1e terminating CS fa11back or 1xCS fa11back(1)。


图4-8 CSFB被叫试呼次数指标相关信令流程

2.CSFB主叫试呼次数

指标名称:CSFB主叫试呼次数;

英文名称:Service.CSFB.MocEsrMsgCount;

业务需求:统计CSFB主叫试呼次数;

指标定义:参考3GPP 24.301,统计时间段内,S1接口上主叫原因UE上报Extended Service request消息次数;

指标算法:统计时间段内,累加Extended Service request消息次数(见图4-9消息1),其中Service type=Mobi1e originating CS fa11back or 1xCS fa11back(0)。


图4-9 CSFB主叫试呼次数指标相关信令流程

3.CSFB SGs寻呼请求次数

指标名称:CSFB SGs寻呼请求次数;

英文名称:Service.CSFB.SGsPagingReqMsgCount;

业务需求:统计CSFB语音寻呼请求消息次数;

指标定义:参考3GPP 29.118,统计SGs接口上MME收到SGsAP Paging Request消息的次数,其中Service indicator=CS ca11 indicator(1);

指标算法:统计时间段内,累加SGs接口上MME收到SGsAP Paging Request消息次数(见图4-10消息1),其中Service indicator=CS ca11 indicator(1),重复发送进行合并处理。


图4-10 CSFB SGs寻呼请求次数指标相关信令流程

4.CSFB SGs寻呼成功率

指标名称:CSFB SGs寻呼成功率;

英文名称:Service.CSFB.SGsPagingSuccRate;

业务需求:统计CSFB语音寻呼成功比例;

指标定义:参考3GPP 29.118,SGs接口上MME收到VLR发出的Paging Request消息[其中Service indicator=CS ca11 indicator(1)],如果寻呼成功,MME返回Service Request消息[其中Service indicator=CS ca11 indicator(1)]作为CSFB SGs寻呼响应。统计时间段内,累加CSFB SGs寻呼响应消息次数,除以CSFB SGs寻呼请求次数,即为CSFB SGs寻呼成功率;

指标算法:CSFB SGs寻呼响应次数/CSFB SGs寻呼请求次数×100%,如图4-11所示,分子为消息4的次数,分母为图4-11消息1的次数。

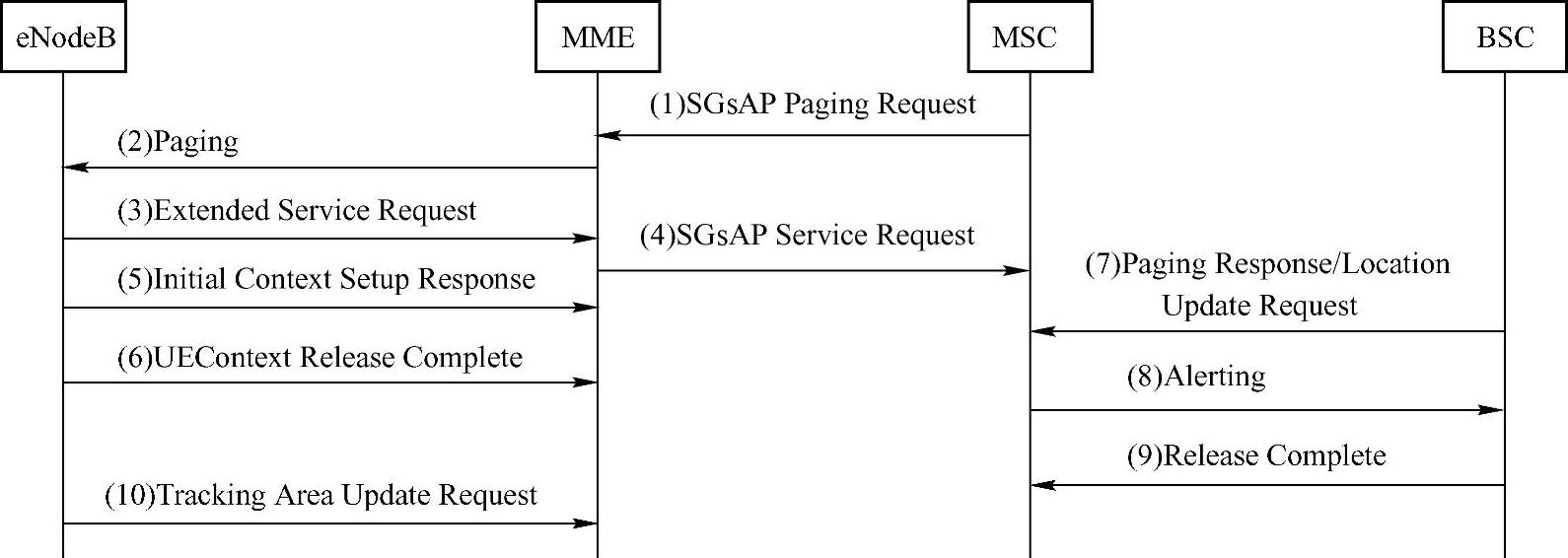

图4-11 CSFB SGs寻呼成功率指标相关信令流程

5.CSFB被叫回落成功率

指标名称:CSFB被叫回落成功率;

英文名称:Service.CSFB.MtcFa11backSuccRate;

业务需求:CSFB被叫成功回落到2G/3G网络发起呼叫的比例;

指标定义:UE收到LTE寻呼后,在2G/3G网络中发起呼叫,A/Iu接口上MSC收到Paging Response或Location Update Request消息(含“CSMT”标识,参考3GPP 23.272),统计为CSFB被叫回落成功。统计时间段内,累加CSFB被叫回落成功次数除以CSFB SGs寻呼请求次数,即为CSFB被叫回落成功率。Mc与SGs接口数据关联,依据SGs接口采集UE联合位置更新/附着时2G/3G网络为UE分配的TMSI。

指标算法:CSFB被叫回落成功次数/CSFB SGs寻呼请求次数×100%,如图4-12所示,分子为消息7的次数,分母为消息1的次数。

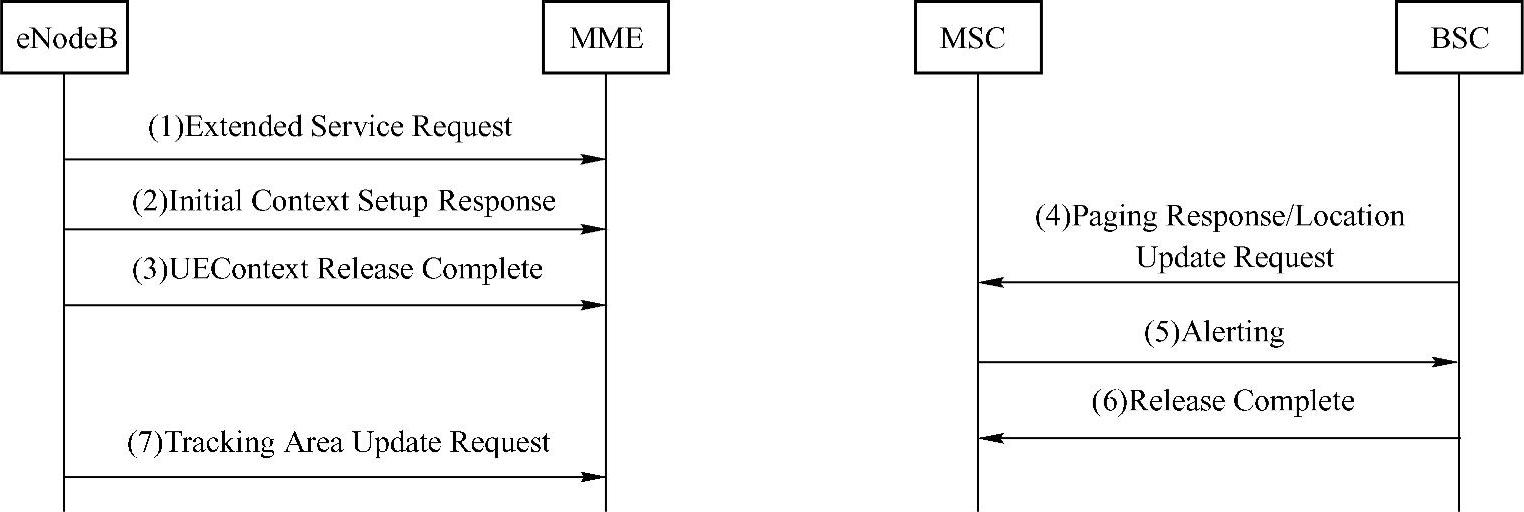

图4-12 CSFB被叫回落成功率指标相关信令流程

6.CSFB主叫回落成功率

指标名称:CSFB主叫回落成功率;

英文名称:Service.CSFB.MocFa11backSuccRate;

业务需求:CSFB主叫成功回落到2G/3G网络发起呼叫的比例;

指标定义:主叫UE回落到2G/3G网络中发起呼叫,A/Iu接口上MSC收到CM Service Request或Location Update Request消息(含“fo11ow-on request”标识,参考3GPP 23.272),统计为CSFB主叫回落成功。统计时间段内,累加CSFB主叫回落成功次数除以CSFB主叫试呼次数,即为CSFB主叫回落成功率。Mc与SGs接口数据关联,依据SGs接口采集UE联合位置更新/附着时2G/3G网络为UE分配的TMSI。

指标算法:CSFB主叫回落成功次数/CSFB SGs寻呼请求次数×100%,如图4-13所示,分子为消息4的次数,分母为消息1的次数。


图4-13 CSFB主叫回落成功率指标相关信令流程

7.CSFB被叫接通率

指标名称:CSFB被叫接通率;

英文名称:Service.CSFB.MtcConnectedSuccRate;

业务需求:CSFB被叫业务用户感知的呼叫接通(振铃)成功率;

指标定义:UE收到LTE寻呼后,回落到2G/3G网络上发起呼叫,MSC向BSC发出A1erting消息,统计为CSFB被叫接通。统计时间段内,累加CSFB被叫接通次数除以CSFB SGs寻呼请求次数,即为CSFB被叫接通率。Mc与SGs接口数据关联,依据SGs接口采集UE联合位置更新/附着时2G/3G网络为UE分配的TMSI。(www.daowen.com)

指标算法:CSFB被叫接通次数/CSFB SGs寻呼请求次数×100%,如图4-14所示,分子为消息8的次数,分母为消息1的次数。

8.CSFB主叫接通率

指标名称:CSFB主叫接通率;

英文名称:Service.CSFB.MocConnectedSuccRate;

业务需求:CSFB主叫业务用户感知的呼叫接通(振铃)成功率;

指标定义:主叫UE发出Extended Service request消息后,回落到2G/3G网络上发起呼叫,MSC向BSC发出A1erting消息,统计为CSFB主叫接通。统计时间段内,累加CSFB主叫接通次数除以CSFB主叫试呼次数,即为CSFB主叫接通率。Mc与SGs接口数据关联,依据SGs接口采集UE联合位置更新/附着时2G/3G网络为UE分配的TMSI。

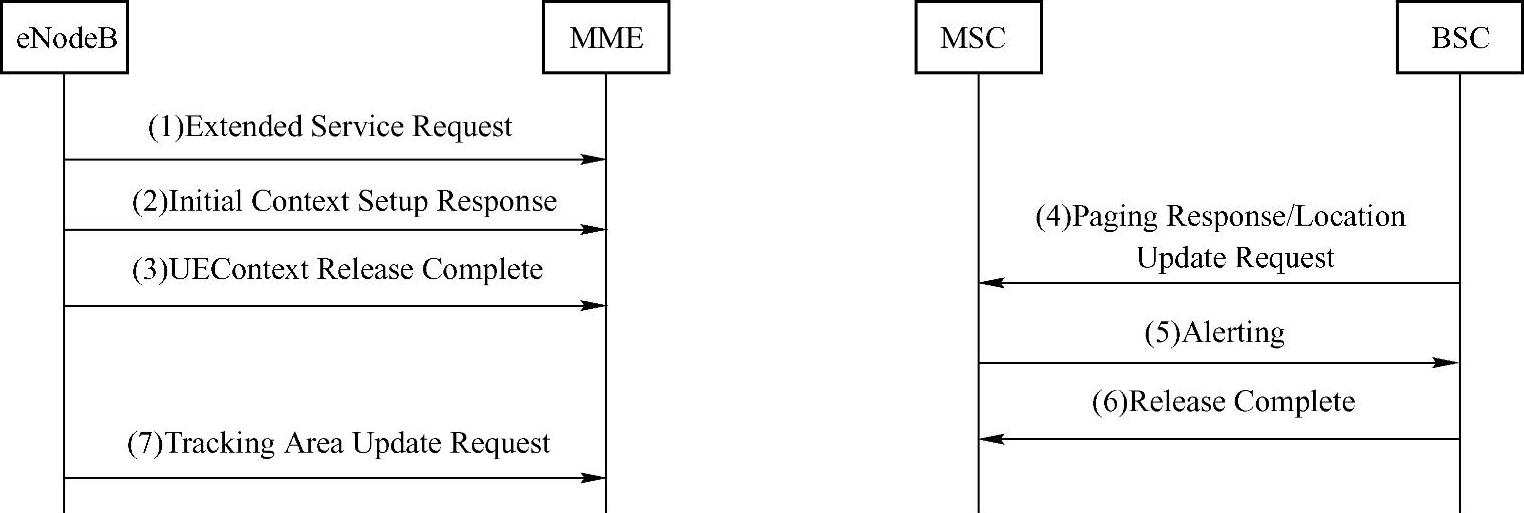

图4-14 CSFB被叫接通率指标相关信令流程

指标算法:CSFB主叫接通次数/CSFB主叫试呼次数×100%,如图4-15所示,分子为消息5的次数,分母为消息1的次数。

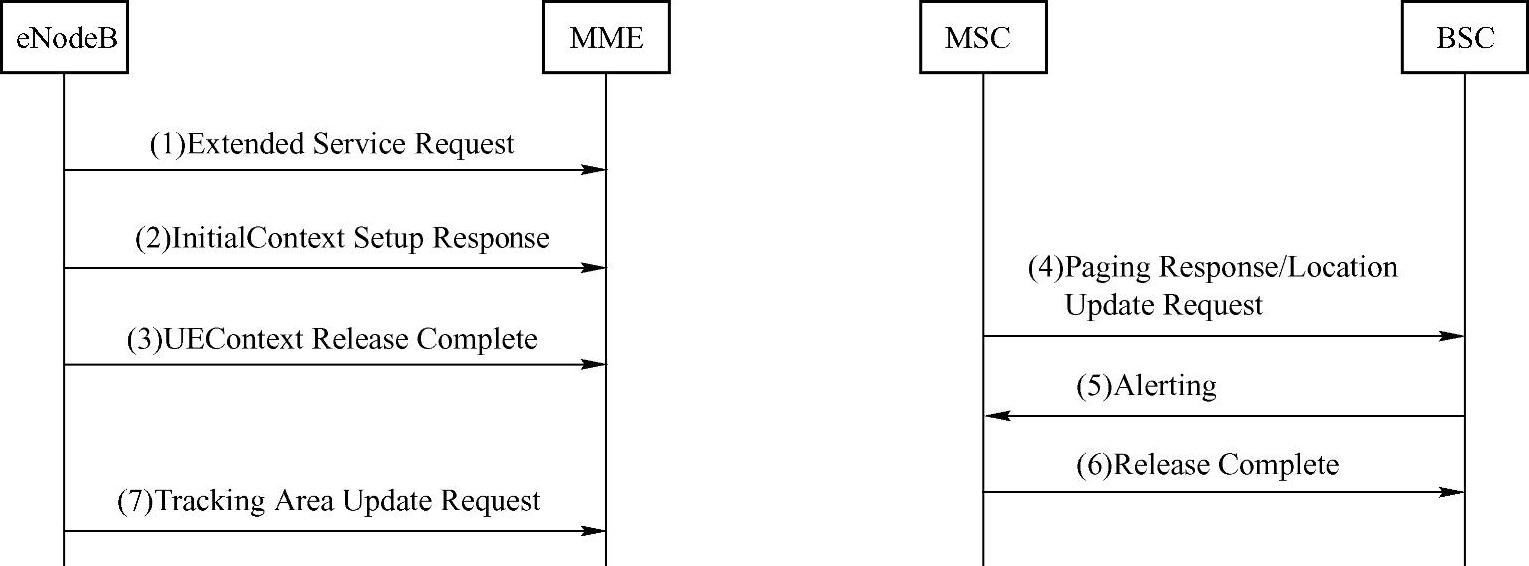

图4-15 CSFB被叫接通率指标相关信令流程

9.CSFB被叫接通平均时延

指标名称:CSFB被叫接通平均时延;

英文名称:Service.CSFB.MtcConnectedAvgDe1ay;

业务需求:CSFB被叫业务用户感知的呼叫接通(振铃)的平均时延;

指标定义:从SGs接口上VLR发出Paging Request消息,到UE在2G/3G网络上呼叫建立成功,MSC向BSC发出A1erting消息,之间的时长为“CSFB被叫接通时延”。统计时间段内,累加“CSFB被叫接通时延”除以CSFB被叫接通次数,为“CSFB被叫接通平均时延”,CSFB被叫接通次数指A1erting消息次数。Mc与SGs接口数据关联,依据SGs接口采集UE联合位置更新/附着时2G/3G网络为UE分配的TMSI。

指标算法:∑(A1erting消息时间-Paging Request消息时间)/CSFB被叫接通次数,如图4-16所示,分子为消息1和8之间的时延,分母为消息8的次数。

10.CSFB主叫接通平均时延

指标名称:CSFB主叫接通平均时延;

英文名称:Service.CSFB.MocConnectedAvgDe1ay;

业务需求:CSFB主叫业务用户感知的呼叫接通(振铃)的平均时延;

指标定义:从主叫UE发出Extended Service request消息,到UE在2G/3G网络上呼叫建立成功,MSC向BSC发出A1erting消息,之间的时长为“CSFB主叫接通时延”。统计时间段内,累加“CSFB主叫接通时延”除以CSFB主叫接通次数,为“CSFB主叫接通平均时延”,CSFB主叫接通次数指A1erting消息次数。Mc与SGs接口数据关联,依据SGs接口采集UE联合位置更新/附着时2G/3G网络为UE分配的TMSI。

指标算法:∑(A1erting消息时间-Extended Service request消息时间)/CSFB主叫接通次数,如图4-17所示,分子为消息1和5之间的时延,分母为消息5的次数。

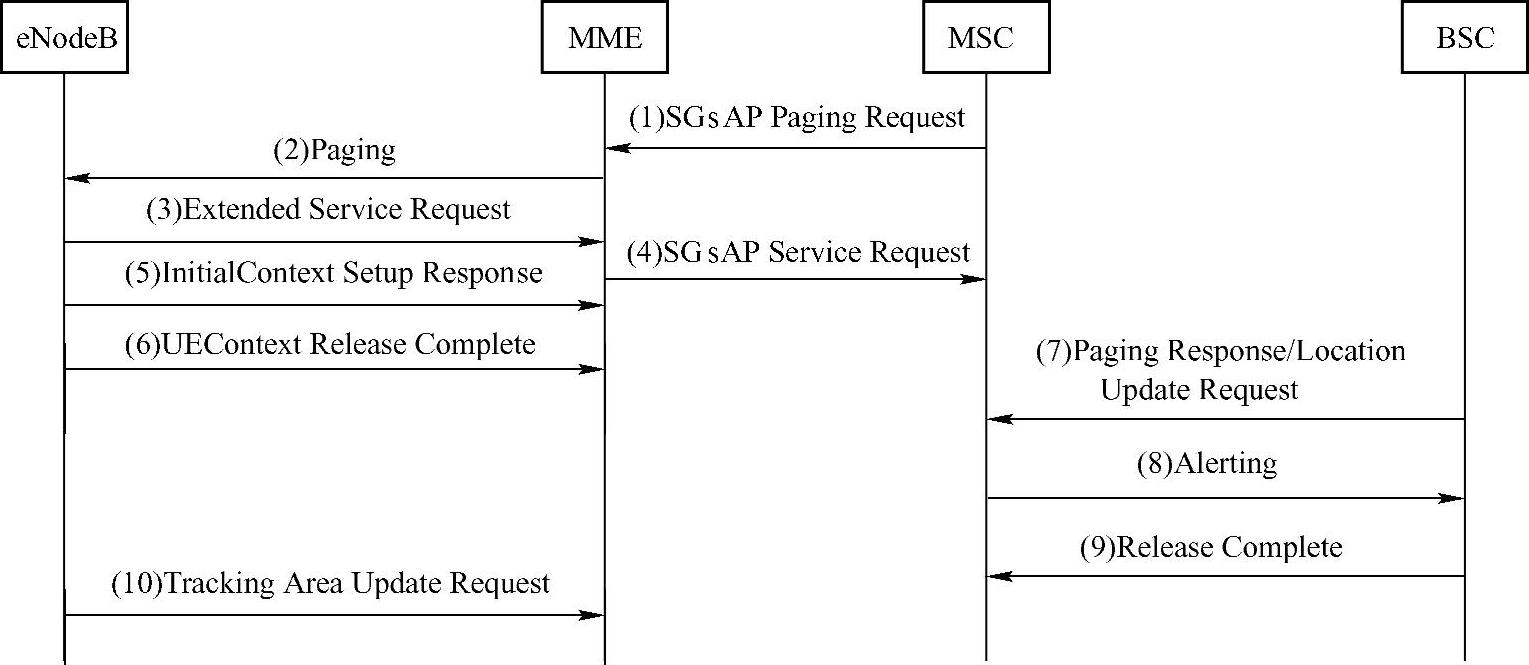

图4-16 CSFB被叫接通平均时延指标相关信令流程


图4-17 CSFB主叫接通平均时延指标相关信令流程

11.CSFB返回时延小于5 s比例

指标名称:CSFB返回时延小于5 s比例;

英文名称:Service.CSFB.ReturnDe1ayLessThan5SecondsRate;

业务需求:CSFB用户返回LTE网络的时延;

指标定义:统计时间段内,累加CSFB用户在2G/3G网络通话结束(A/Iu接口Re1ease Comp1ete消息)到用户在LTE网络发起TAU(S1接口eNB向MME发送Tracking Area Up-date Request消息)之间的时延小于或等于5 s的次数计为CSFB返回时延小于5 s的次数,除以CSFB通话结束次数(A/Iu接口Re1ease Comp1ete消息次数)为CSFB返回时延小于5 s比例。Mc与SGs接口数据关联,依据SGs接口采集UE联合位置更新/附着时2G/3G网络为UE分配的TMSI。

指标算法:CSFB返回时延小于5 s的次数/CSFB通话结束次数×100%。

12.CSFB用户数

指标名称:CSFB用户数:

英文名称:Service. CSFB. SubscriberCount:

业务需求:CSFB用户数量:

指标定义:统计时间段内,成功进行联合位置更新的用户( IMSI)数;

指标算法:在SGs接口,统计进行联合位置更新的用户(IMSI)数(去重复)。

13.联合附着成功率

指标名称:联合附着成功率:

英文名称:Service. CSFB. CombineAttachSuccRate;

业务需求:获得CSFB联合附着的成功率;

指标定义:参考3GPP 24. 301,UE发送Attach Request消息到MME,其中EPS attach type =2指明发起联合附着;若附着成功,UE返回Attach Complete给MME。统计时间段内,分别累计Attach Complete消息次数和Attach Request消息次数,两者之比为联合附着成功率。

指标算法:Attach Complete消息次数/Attach Request消息次数× 100%,要求分母Attach Request消息中EPS attach type=2。

14.联合位置更新成功率

指标名称:联合位置更新成功率:

英文名称:Service. CSFB. CombineTAUSuccRate;

业务需求:获得CSFB联合位置更新的成功率:

指标定义:参考3GPP 24. 301,UE发送Tracking Area Update Request消息到MME,其中EPS update type二l或2指明发起联合位置更新;若位置更新成功UE返回Tracking Area Update Complete给MME。统计时间段内,分别累计Tracking Area Update Complete消息次数和Tracking Area Update Request消息次数,两者之比为联合位置更新成功率。

指标算法:Tracking Area Update Complete消息次数/Tracking Area Update Request消息次数X 100%,要求分母Tracking Area Update Request消息中EPS update type二1或2。
