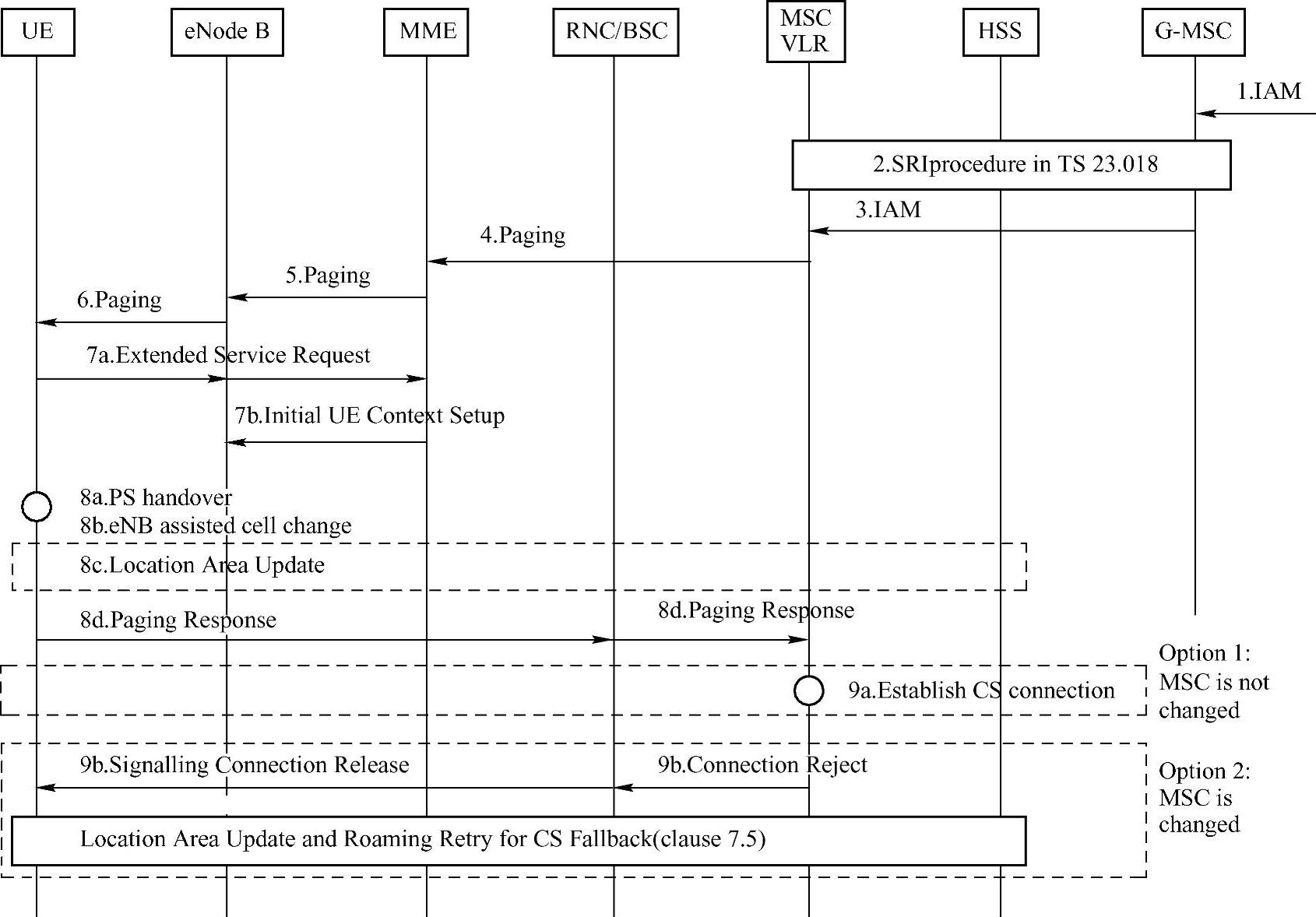

空闲态的CSFB被叫流程如图4-5所示。

图4-5 空闲态的CSFB被叫流程

信令消息解析如下。

步骤1～3：G-MSC收到ISUP IAM消息，G-MSC通过路由信息查询流程得到被叫UE的MSRN，G-MSC发送ISUP IAM消息到VMSC。

步骤4：VMSC发送寻呼消息paging（SGsAP-PAGING-REQUEST），携带IMSI、TM-SI、Service indicator、CLI、LAC消息给MME，其中CLI是主叫号码，并开启定时器Ts5。MME用TMSI或IMSI查出该UE的S-TMSI，用于寻呼。如果MME存有该UE所在的TA 1ist，MME将在这些TA寻呼UE，否则，MME将在从MSC收到的LAC推导出对应的TAC，在该TA上寻呼。如果Ts5超时，VMSC没有收到来自UE的寻呼响应，则VMSC不会再向MME发起寻呼，可以在A／Iu接口发起寻呼。这里Service indicator取值CS ca11 indicator。

步骤5：如果MME在UE附着或联合TA／LA更新流程中没有返回SMS-on1y指示给UE，MME发送Paging（S-TMSI／IMSI，CN Domain Indicator）消息给eNodeB。在该场景下，MME设置CN Domain Indicator为“CS”；如果MME在UE附着或联合TA／LA更新流程中返回SMS-on1y指示给UE，MME不会向eNodeB发送Paging消息，并且发送SGsAP-PAGING-REJECT给MSC，该CSFB流程中止。

步骤6：LTE空口的Paging流程。

步骤7a：UE建立RRC连接并发送Extended Service Request（CS Fa11back Indicator）消息给MME。

步骤7b：MME发送S1-AP Request消息给eNodeB，包含CS Fa11back Indicator。该消息指示eNodeB，UE因CSFB业务需要回落到UTRAN／GERAN。(www.daowen.com)

步骤8a：如果UE和网络支持PS handover，当eNodeB收到MME的CSFB指示后，eNo-deB要求UE开始异系统的小区测量，并获得UE上报的测量报告，确定PS切换的目标系统小区。在切换过程中，UE会收到来自eNodeB的HO from EUTRAN Command消息，该消息里含有CS Fa11back Indicator参数，指示UE该切换是由CS Fa11back触发的。UE根据HO from EUTRAN Command消息里的目标系统分配的UTRAN／GERAN资源信息，接入到目标小区。

步骤8b：如果UE或网络不支持PS handover，当eNodeB收到MME的CSFB指示后，eNodeB要求UE开始异系统的小区测量，并获得UE上报的测量报告。此后，eNodeB判断UE和网络是否支持小区改变指令（CCO），如果支持且目标系统是GERAN，eNodeB可以通过NACC流程从目标BSS得知具体的无线配置信息，eNodeB触发到GERAN的异系统的小区改变指令；如果不支持，eNodeB发送带重定向信息的RRC连接释放消息给UE，指示其接入到目标系统小区（R8只携带GSM频点信息，R9携带GSM频点信息及GSM小区系统消息）。

步骤8c：UE获得目标系统小区的LA／RA信息，如果该信息与保存在UE里的不一致，根据目标系统网络的工作模式，UE可以发起联合的RA／LA更新流程或单独的LA更新流程。

步骤8d：UE回Paging Response消息给MSC，伴随着空口，A／Iu-CS接口连接的建立。这里的BSC／RNC需要处理UE的寻呼响应，即使BSC／RNC没有向该UE发起过寻呼请求。

步骤9a：如果目标系统小区归属的MSC与UE驻留EPS网络时登记的MSC相同，则MSC收到UE的寻呼响应后，应该停掉寻呼响应定时器并建立CS连接。

步骤9b：如果目标系统小区归属的MSC与UE驻留EPS网络时登记的MSC不同并且步骤8c没有执行，MSC会拒绝UE的寻呼响应并释放A／Iu-CS接口连接。BSC／RNC接着也释放响应的空口信令连接，该信令连接的释放将触发UE执行如下的LA更新：如果目标系统工作在NMO I方式，UE执行联合的RA／LA更新；如果目标系统工作在NMO II／III方式，UE执行LA更新。上述的LA更新流程将触发Roaming Retry流程，Roaming Retry流程将会导致GMSC将呼叫接续到目标系统小区归属的MSC，由该MSC与UE完成后续的CS域的呼叫建立。

如果CS语音呼叫结束后，UE仍在UTRAN／GERAN网络，UE执行TS23.060和TS24.008规定的移动性管理流程。当UE没有在当前所在的RA／LA注册，且目标网络工作在NMO I情况下，UE将发起联合RA／LA更新，这将导致MSC／VLR与SGSN之间的Gs关联的建立和MSC／VLR与MME的SGs关联的释放。

如果CS语音呼叫结束后，UE仍在UTRAN／GERAN网络，UE执行TS23.060和TS24.008规定的移动性管理流程。当UE没有在当前所在的RA／LA注册，且目标网络工作在NMO II／III情况下，UE将发起单独的LA更新，这将导致MSC／VLR与MME的SGs关联的释放。
