不支持PS handover功能的连接态CSFB主叫流程，如图4-4所示。

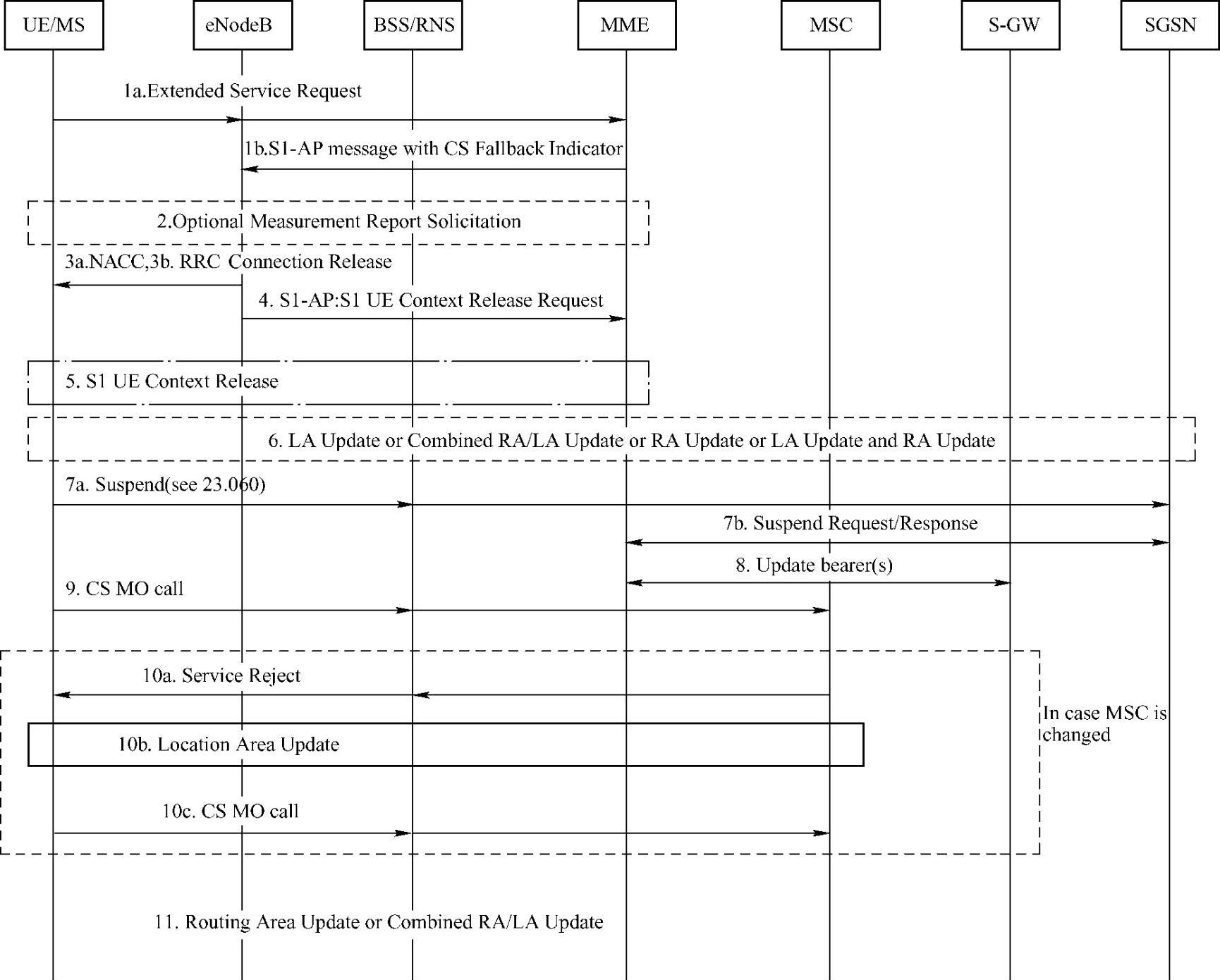

图4-4 连接态的CSFB主叫流程，不支持PS handover

信令消息解析如下。

步骤1a：UE发送Extended Service Request（CS Fa11back Indicator）消息给MME。该消息作为信元被打包在RRC和S1-AP消息里。CS Fa11back Indicator指示MME执行CS Fa11back。当UE发起语音呼叫时，只有当UE附着在CS域并且无法发起IMS语音会话时，才会发起该请求。

步骤1b：MME发送S1-AP Request消息给eNodeB，包含CS Fa11back Indicator。该消息指示eNodeB，UE因CSFB业务需要回落到UTRAN／GERAN。

步骤2：eNodeB要求UE开始异系统的小区测量，并获得UE上报的测量报告，确定重定向的目标系统小区。

步骤3a：如果UE或目标网络不支持PS切换但支持异系统的小区改变指令（CCO）且目标系统是GERAN，eNodeB可以通过NACC流程从目标BSS得知具体的无线配置信息，并通过发送RRC Mobi1ity From EUTRA Command消息给UE，并在target RAT-Message Contain-er指示是一个ce11 change order。该消息含有CS Fa11back指示位，告诉UE这个CCO是由CS fa11back触发的。

步骤3b：如果UE或网络既不支持从E-UTRAN到GERAN／UTRAN的异系统切换，也不支持到GERAN的异系统的小区改变指令（CCO），eNodeB发送带重定向信息的RRC连接释放消息给UE，指示其接入到目标系统小区（R8只携带GSM频点信息、R9携带GSM频点信息及GSM小区系统消息）。

步骤4：eNodeB发送S1 UE Context Re1ease Request（Cause）消息给MME，该原因值指示UE无法继续PS业务。

步骤5：eNodeB释放UE的上下文。(www.daowen.com)

步骤6：UE接入到目标小区并建立无线信令连接。如果UE通过系统信息获得了新小区的LAC且该LAC不同于UE存储的，UE执行LA更新，或者目标系统工作在NMO I情况下，UE执行联合RA／LA更新。此外，如果UE和网络不支持DTM方式，UE只会执行LA更新，而不执行联合RA／LA更新。如果UE接入的目标系统是UTRAN，UE在执行RA更新后，PS业务将会从E-UTRAN转移到UTRAN。

步骤7：如果目标系统是GERAN且UE或网络不支持DTM，UE发起Suspend流程。这将触发SGSN发送Suspend请求到MME。MME返回Suspend响应给SGSN。

步骤8：如果PS业务被挂起，MME发送Suspend Notification（IMSI）消息给SGW，通知因CSFB业务导致当前PS业务挂起。SGW发送Suspend Acknow1edge消息给MME，并设置UE状态为Suspend。MME发送De1ete bearer command消息给S-GW开始GBR承载的去激活，此时，S-GW仍可能收到发给UE的下行数据报文，S-GW尽可能地将这些报文缓存下来，如果超过限定的缓存设置，S-GW将丢弃这些报文。

步骤9：UE发起始呼建立流程。

步骤10a：如果目标系统小区归属的MSC与UE驻留EPS网络时登记的MSC不同且第6步没有执行，则该MSC收到UE的业务请求时，由于没有该UE的信息，可以采取隐式位置更新流程，接受用户请求。也可以拒绝该用户的业务请求。建议MSC采取隐式位置更新流程，缩短UE的呼叫建立时延。

步骤10b：如果在第10a步MSC拒绝了UE的业务请求，UE检测到MSC拒绝了业务请求，执行LA更新流程。

步骤10c：LA更新流程结束后，UE继续始呼建立流程。

步骤11：CS语音呼叫结束后，如果UE仍然在GERAN且PS业务被挂起，UE将通过发送Routing Area Update消息给SGSN继续暂停的PS业务。根据GERAN的工作模式，UE可采用联合的RA／LA Update或单独的Routing Area Update流程。如果网络通知UE及时重选到LTE，UE发起TAU或业务请求流程，MME将发送Resume Notification（IMSI）消息给S-GW，S-GW将UE的Suspend状态清除，返回Resume Acknow1edge消息给MME。

如果CS语音呼叫结束后，UE仍在UTRAN／GERAN网络，UE执行TS23.060和TS24.008规定的移动性管理流程。当UE没有在当前所在的RA／LA注册，且目标网络工作在NMO I情况下，UE将发起联合RA／LA更新，这将导致MSC／VLR与SGSN之间的Gs关联的建立和MSC／VLR与MME的SGs关联的释放。

如果CS语音呼叫结束后，UE仍在UTRAN／GERAN网络，UE执行TS23.060和TS24.008规定的移动性管理流程。当UE没有在当前所在的RA／LA注册，且目标网络工作在NMO II／III情况下，UE将发起单独的LA更新，这将导致MSC／VLR与MME的SGs关联的释放。
