1.专用承载建立流程

专用承载可以是GBR承载也可以是Non-GBR承载，专用承载建立流程可以为专用承载分配资源。

专用承载建立可以由UE或者MME主动发起，eNodeB不能主动发起，并且只能在终端是RRC connected状态下发起该流程。UE发起时，EPC仅将其作为参考，有权接受或拒绝。当EPC接受时，可回复承载建立、修改流程。如果默认EPS承载的QoS不能满足业务需求，UE可以发起专用承载建立过程。

1）专用承载建立过程，如图3-22所示。

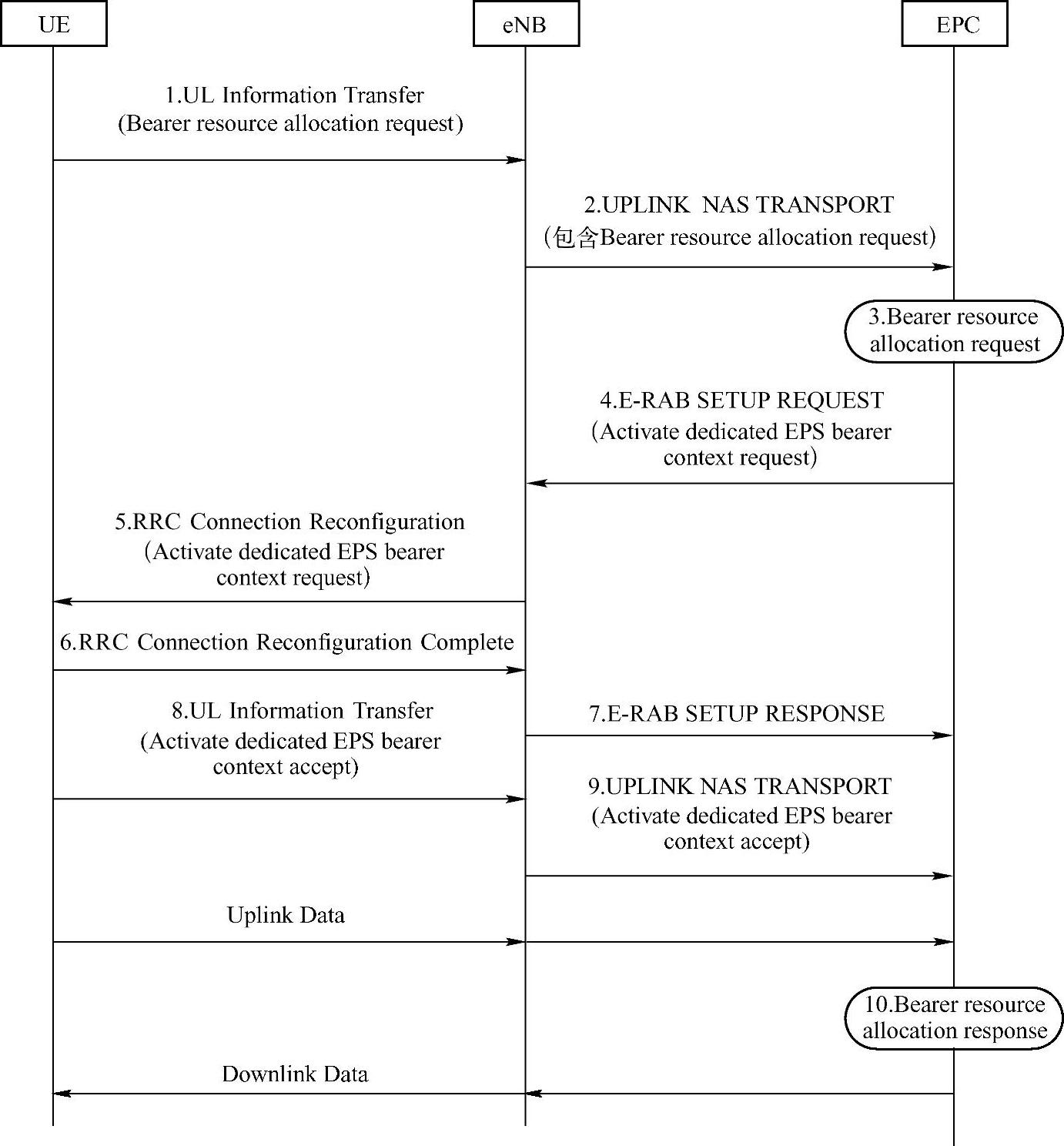

图3-22 专用承载建立信令流程

① PDN-GW（P-GW）根据QoS策略制定该EPS承载的QoS参数。

② S-GW向eNB发送承载建立请求，包含IMSI、QoS、TFT、TEID及LBI等。

③ MME向eNB发送E-RAB建立请求，包含E-RAB ID、QoS、S-GW及TEID。

④ eNB接收建立请求消息后，建立数据无线承载。

⑤ eNB返回E-RAB建立响应消息，E-RAB建立列表信息中包含成功建立的承载信息，E-RAB建立失败列表消息中包含没有成功建立的承载消息。

2）专用承载建立过程说明：

① 如果是MME主动发起的承载建立流程，则无步骤1、2。

② UE发起的承载建立流程，核心网可以回复承载建立、修改流程。

3）专用承载建立流程说明：

① 连接状态下的UE通过UL Information Transfer消息将Bearer resource a11ocation Request消息传递给eNB。（也可以是发送Bearer resource modification request消息）

② eNB通过UPLINK NAS TRANSPORT消息将Bearer resource a11ocation Request（或者是Bearer resource modification request）发送给EPC。

③ EPC通过进行承载资源申请处理。

④ EPC通过E-RAB SETUP REQUEST传递Activate dedicated EPS bearer context request消息告知eNB。

⑤ eNB通过重配消息，将NAS消息Activate dedicated EPS bearer context request传递给UE。

⑥ UE建立专用承载成功，返回RRCConnectionReconfigurationComp1ete消息，表明承载建立成功。

⑦ eNB发送E-RAB SETUP RESPONSE消息给EPC，表明无线承载建立成功。

⑧ UE在发送完成重配完成后，通过UL information Transfer消息将Activate dedicated EPS bearer context accept消息告知eNB。

⑨ eNB发送UPLINK NAS TRANSPORT消息Activate dedicated EPS bearer context accept告知EPC。

⑩ 此时，上下行数据已经可以进行发送。

⑾ EPC通过进行承载资源申请响应。

2.专用承载修改流程

E-RAB修改过程由MME发起，用于修改已经建立承载的配置。E-RAB修改也必须在CONNECTED态下执行；UE和EPC均可发起，eNB不可发起；分为修改Qos和不修改Qos两种类型；UE发起时，EPC可回复承载建立、修改、释放流程。

1）专用承载修改过程：

① P-GW发起承载修改请求，S-GW将其发给MME。

② MME向eNB发送E-RAB修改请求消息，修改一个或多个承载，E-RAB修改列表信息包含每个承载的QoS。

③ eNB接收到E-RAB修改请求消息后，修改数据无线承载。

④ eNB返回E-RAB修改响应消息，E-RAB修改列表信息中包含成功修改的承载信息，E-RAB修改失败列表消息中包含没有成功修改的承载消息。

修改Qos时的专用承载修改流程如图3-23所示。

2）修改Qos时的专用承载修改过程说明：(www.daowen.com)

① MME主动发起的承载建立／修改无步骤1、2。

② UE发起的承载修改流程，核心网可以回复承载建立、修改、释放流程。

③ 既修改Qos又修改TFT（Traffic F1ow Temp1ate）参数时的流程和此流程相同。

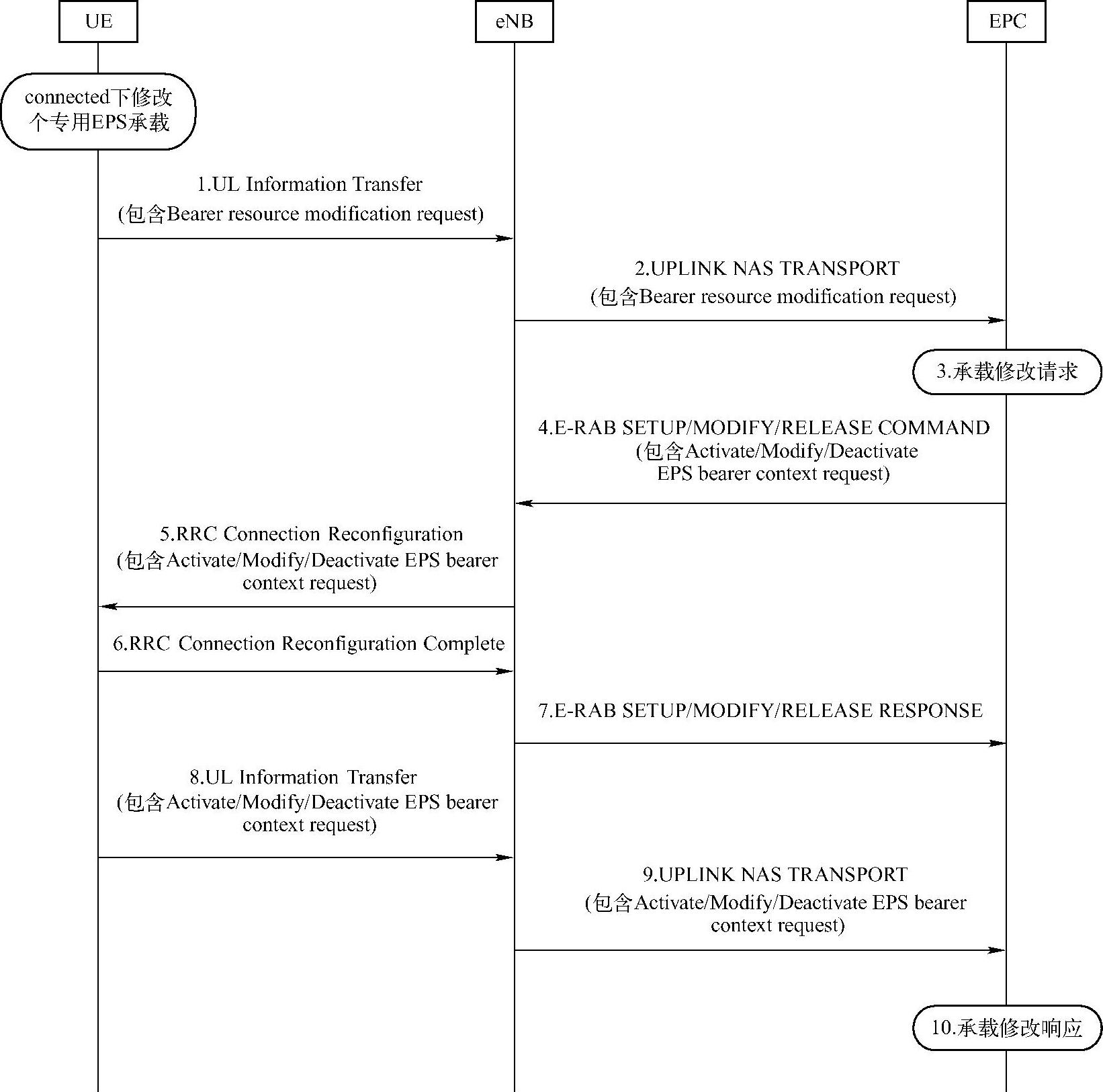

图3-23 专用承载修改信令流程

3）专用承载修改流程说明：

① 连接状态下的UE通过UL Information Transfer消息将Bearer resource a11ocation request消息传递给eNB。（也可以是发送Bearer resource modification request消息）

② eNB通过UPLINK NAS TRANSPORT消息将Bearer resource a11ocation request（或者是Bearer resource modification request）发送给EPC。

③ EPC通过进行承载资源申请处理。

④ EPC通过E-RAB MODIFY RESPONSE传递Modify dedicated EPS bearer context request消息告知eNB。

⑤ eNB通过重配消息，将NAS消息Modify dedicated EPS bearer context request传递给UE。

⑥ UE建立专用承载成功，返回RRC Connection Reconfiguration Comp1ete消息，表明承载修改成功。

⑦ eNB发送E-RAB MODIFY RESPONSE消息给EPC，表明无线承载修改成功。

⑧ UE在发送完重配完成后，通过UL Information Transfer消息将Modify dedicated EPS bearer context accept消息告知eNB。

⑨ eNB发送UPLINK NAS TRANSPORT消息Modify dedicated EPS bearer context accept告知EPC。

⑩ 此时，上下行数据已经可以进行发送。

⑾ EPC通过进行承载资源申请响应。

3.专用承载释放过程

专用承载释放可以由eNB、MME主动发起，只能在CONNECTED下发起该流程。

UE或MME均可发起对PDN连接释放的请求，此时可以删除该PDN下的专用承载（不包括默认承载）。PDN GW和MME均可发起对E-RAB的释放流程；对于PDN GW发起的承载释放，可释放专用承载或该PDN地址下的所有承载；对于MME发起的承载释放，可释放某一专用承载，但不能释放该PDN下的默认承载。

无论P-GW还是MME发起的释放过程，由MME向eNB发送E-RAB释放命令消息，释放一个或多个承载的S1和Uu接口资源；eNB接收到E-RAB释放命令消息后，释放每一个承载的S1接口资源、Uu接口上的资源和数据无线承载。

专用承载释流程如图3-24所示。

图3-24 专用承载释放信令流程

专用承载释放流程详细说明：

1）EPC发起承载释放过程。这个过程可能是UE申请的，也可能是EPC侧启动的。

2）EPC发送E-RAB RELEASE COMMAND消息给eNB，其中包含NAS消息（Deacti-vate EPS bearer context request）。

3）eNB收到E-RAB Re1ease Command消息后，启动承载释放流程，并且发送RRC Connection Reconfiguration给UE，其中包含NAS消息（Deactivate EPS bearer context request）消息给UE。

4）UE收到重配消息RRC Connection Reconfiguration中的NAS消息（Deactivate EPS bearer context request）后释放相关承载资源。

5）UE发送返回RRC Connection Reconfiguration Comp1ete消息，表明无线承载释放成功。

6）eNB收到RRC Connection Reconfiguration Comp1ete消息后，返回E-RAB RELEASE RESPONSE消息给EPC。

7）eNB发送E-RAB MODIFY RESPONSE消息给EPC，表明无线承载建立成功。

8）UE在发送完成重配完成后，通过UL Information Transfer消息将NAS层Deactivate EPS bearer context accept消息告知eNB。

9）eNB发送UPLINK NAS TRANSPORT消息Deactivate EPS bearer context accept告知EPC进行EPS承载删除。
