1.Attach过程

所谓Attach过程，即是UE向CN（Core Network）发起附着请求到附着完成，完成UE在网络的注册，完成核心网（EPC）对该UE默认承载建立的过程，如图3-18所示。

1）Attach信令过程说明。

步骤1～5会建立RRC连接，步骤6、9会建立S1连接，完成这些过程即标志着NAS Signa11ing Connection建立完成。

步骤7的说明：UE刚开机第一次Attach，使用的IMSI，无Identity过程；后续，如果有有效的GUTI，使用GUTI Attach，核心网才会发起Identity过程（为上下行直传消息）。

步骤9的说明：该消息为MME向eNB发起的初始上下文建立请求，请求eNB建立承载资源，同时带安全上下文，可能带用户无线能力、切换限制列表等参数。UE的安全能力参数是通过Attach Request消息带给核心网的，核心网再通过该消息送给eNB。UE的网络能力（安全能力）信息改变的话，需要发起TAU。

步骤10～12的说明：如果消息9带了UE Radio Capabi1ity IE，则eNB不会发送UE Ca-pabi1ity Enquiry消息给UE，即没有10～12过程；否则会发送，UE上报无线能力信息后，eNB再发UE Capabi1ity Info Indication，给核心网上报UE的无线能力信息。

为了减少空口开销，在IDLE下MME会保存UE Radio Capabi1ity信息，在请求建立初始的UE上下文消息（INITIAL CONTEXT SETUP REQUEST）将UE能力发给eNB，除非UE在执行Attach或者伴随2G、3G附着的首次TAU过程（first TAU fo11owing GERAN／UTRAN At-tach）或者UE无线能力更新（UE radio capabi1ity update）的TAU过程（也就是这些过程MME不会带UE Radio Capabi1ity信息给eNB，并会把本地保存的UE Radio Capabi1ity信息删除，eNB会问UE要能力信息，并报给MME。注：＂UE radio capabi1ity update＂TAU is on1y sup-ported for changes of GERAN and UTRAN radio capabi1ities in ECM-IDLE）。在CONNECTED下，eNB会一直保存UE Radio Capabi1ity信息。UE的E UTRAN无线能力信息如果发生改变，需要先Detach，再Attach。

步骤13～15的说明：eNB发送完消息13，并不需要等收到步骤14，就直接发送步骤15。

发起UE上下文释放（即21～25）的条件：

基站发起的原因如运维干预、未定义失败、用户闲置、重复的RRC信令的完整性检查失败、由于UE产生的信令连接释放，等；或MME发起的原因如认证失败、分离，等。

（eNodeB-initiated with cause e.g.O＆M Intervention，Unspecified Fai1ure，User Inactivity，Repeated RRC signa11ing Integrity Check Fai1ure，Re1ease due to UE generated signa11ing connection re1ease，etc.；or-MME-initiated with cause e.g.authentication fai1ure，detach，etc.）

eNB收到msg3以后，DCM给USM配置SRB1，配置完后发送msg4给UE；eNB在发送RRC Connection Reconfiguration前，DCM先给USM配置DRB／SRB2等信息，配置完后发送RRC Connection Reconfiguration给UE，收到RRC Connection Reconfiguration Comp1ete后，控制面再通知用户面资源可用。

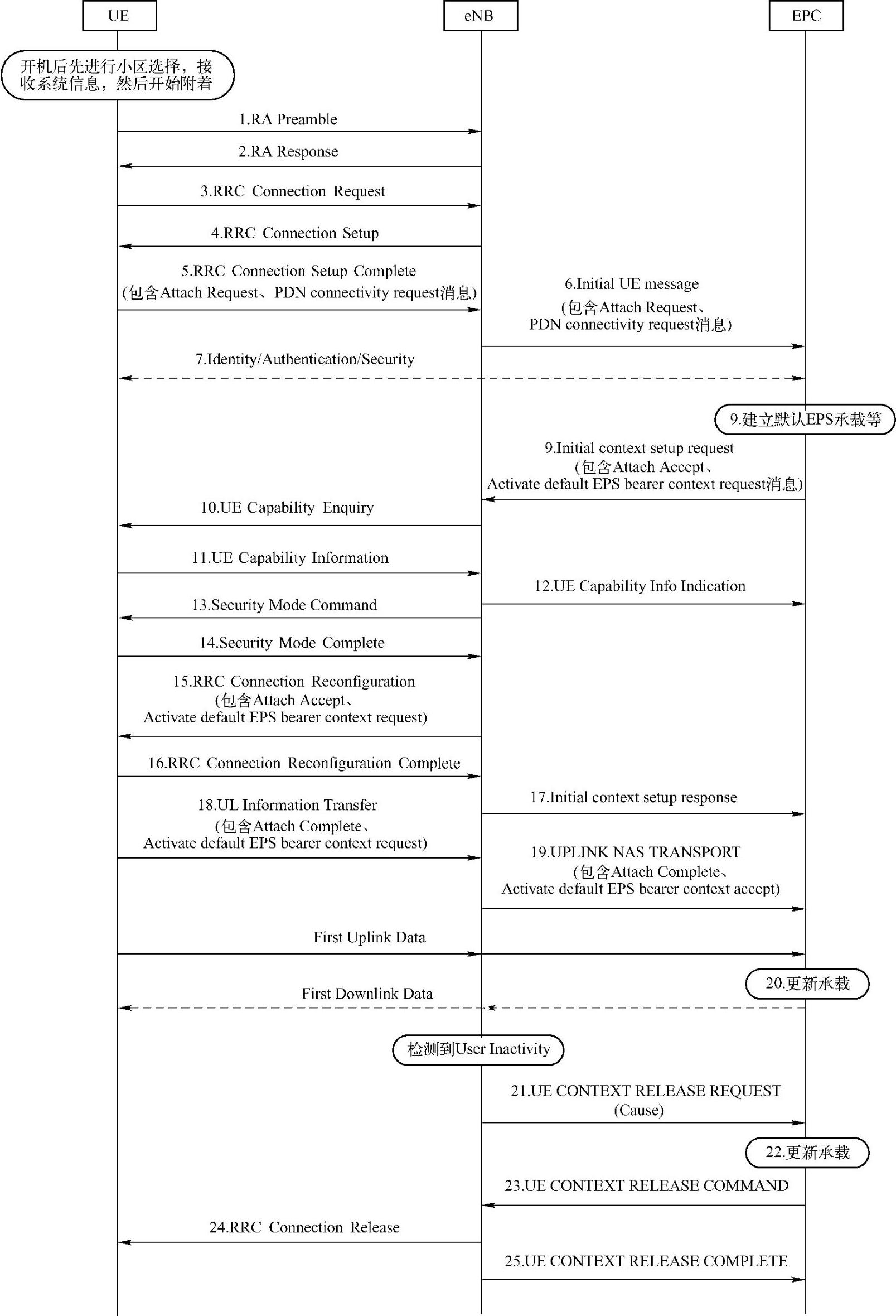

图3-18 Attach信令流程

如果发起IMSI Attach时，UE的IMSI与另外一个UE的IMSI重复，并且其他UE已经Attach，则核心网会释放先前的UE。如果IMSI中的MNC与核心网配置的不一致，则核心网会回复Attach Reject。

2）Attach信令流程详细说明。

步骤1：处在RRC IDLE态的UE进行Attach过程，首先发起随机接入过程，即MSG1消息。

步骤2：eNB检测到MSG1消息后，向UE发送随机接入响应消息，即MSG2消息。

步骤3：UE收到随机接入响应后，根据MSG2的TA调整上行发送时机，向eNB发送RRC Connection Request消息，即MSG3消息。

步骤4：eNB向UE发送RRC Connection Setup消息，包含建立SRB1承载信息和无线资源配置信息，即MSG4消息。

步骤5：UE完成SRB1承载和无线资源配置，向eNB发送RRC Connection Setup Com-p1ete消息，包含NAS层Attach Request和PDN connectivity request信息。

步骤6：eNB选择MME，向MME发送Initia1 UE message消息，包含NAS层Attach Request和PDN connectivity request消息。

步骤7：UE刚开机第一次Attach，使用的IMSI，无Identity过程；后续，如果有有效的GUTI，使用GUTI Attach，核心网才会发起Identity过程（为上下行直传消息）。

步骤9：MME向eNB发送Initia1 context setup request消息，请求建立默认承载，包含NAS层Attach Accept、Activate defau1t EPS bearer context request消息。

步骤10：eNB接收到Initia1 context setup request消息，如果不包含UE能力信息，则eNB向UE发送UE Capabi1ity Enquiry消息，查询UE能力。

步骤11：UE向eNB发送UE Capabi1ity Information消息，报告UE能力信息。

步骤12：eNB向MME发送UE Capabi1ity Info Indication消息，更新MME的UE能力信息。

步骤13：eNB根据Initia1 context setup request消息中UE支持的安全信息，向UE发送Security Mode Command消息，进行安全激活。

步骤14：UE向eNB发送Security Mode Comp1ete消息，表示安全激活完成。(www.daowen.com)

步骤15：eNB根据Initia1 context setup request消息中的ERAB建立信息，向UE发送RRC Connection Reconfiguration消息进行UE资源重配，包括重配SRB1和无线资源配置，建立SRB2、DRB（包括默认承载）等。

步骤16：UE向eNB发送RRC Connection Reconfiguration Comp1ete消息，表示资源配置完成。

步骤17：eNB向MME发送Initia1 context setup response响应消息，表明UE上下文建立完成。

步骤18：UE向eNB发送UL Information Transfer消息，包含NAS层Attach Comp1ete、Activate defau1t EPS bearer context accept消息。

步骤19：eNB向MME发送上行直传UPLINK NAS TRANSPORT消息，包含NAS层Attach Comp1ete、Activate defau1t EPS bearer context accept消息。

2.Deatch过程

去附着往往为用户进入覆盖盲区（接入受限）或用户关机，需要发起去附着流程，来通知网络释放其保存的该UE的所有资源，也有非关机原因引起的去附着过程，与附着流程是逆过程。Deatch过程完成UE在网络侧的注销和所有EPS承载的删除。

1）连接态发起的非关机去附着流程如图3-19所示。

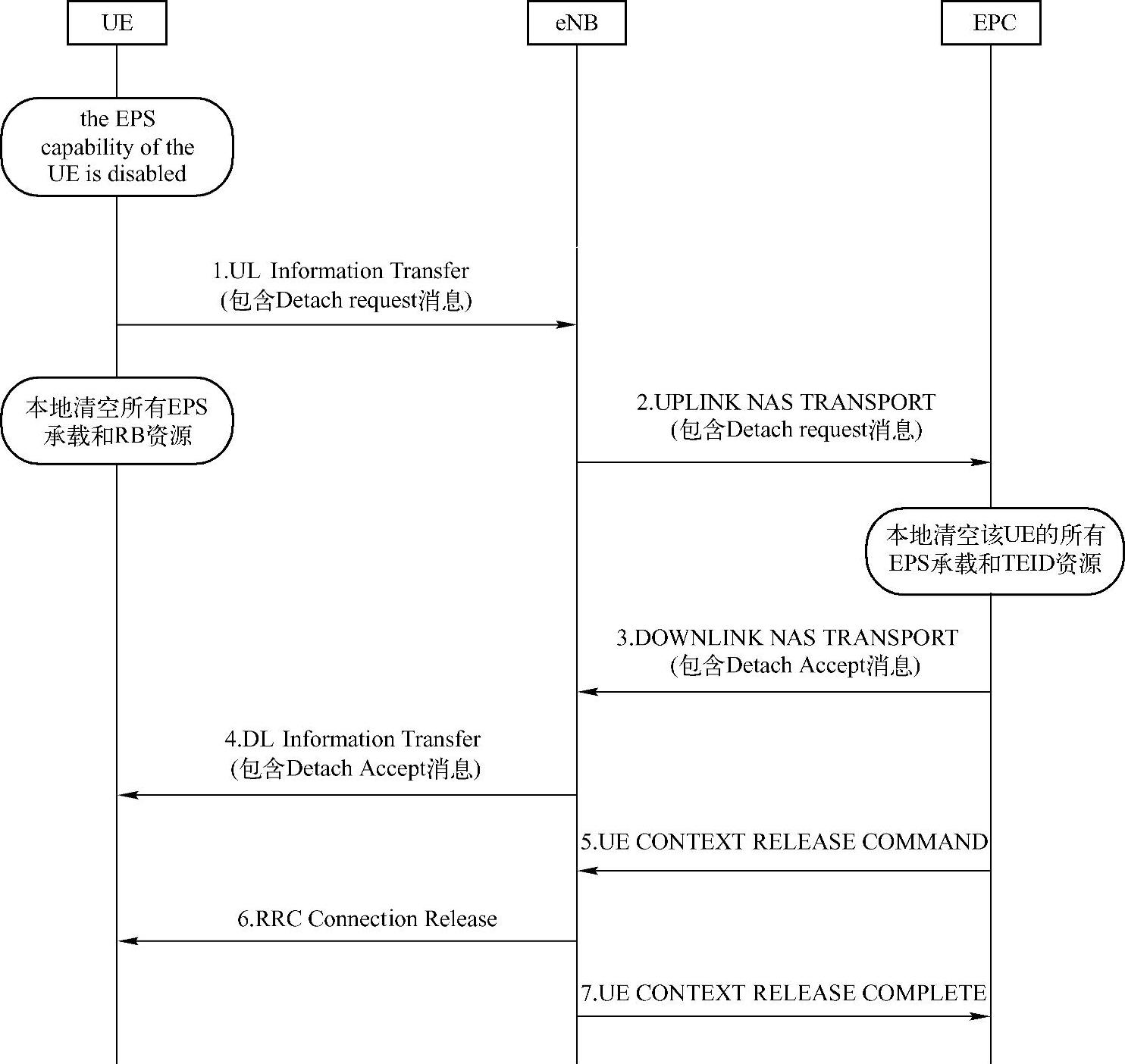

图3-19 连接态发起Detach信令流程

步骤1～4（UE的EPS能力被禁用），UE在上行传输块中携带去附着请求消息，执行清除EPS承载和RB资源，EPC向UE发送去附着接受消息。

步骤5～7，网络向终端发起UE文本释放和连接释放信息。

2）信令流程详细说明。

① 处在RRC CONNECTED态的UE进行Detach过程，向eNB发送UL NAS Transfer消息，包含NAS层Detach request信息。

② eNB向EPC发送上行直传UPLINK NAS TRANSPORT消息，包含NAS层Detach re-quest信息。

③ EPC向基站发送下行直传DOWNLINK NAS TRANSPORT消息，包含NAS层Detach Accept消息。

④ eNB向UE发送DL Information Transfer消息，包含NAS层Detach Accept消息。

⑤ EPC向eNB发送UE CONTEXT RELEASE COMMAND消息，请求eNB释放UE上下文信息。

⑥ eNB接收到UE CONTEXT RELEASE COMMAND消息，向UE发送RRC Connection Re1ease消息，释放RRC连接。

⑦ eNB释放UE上下文信息，向EPC发送UE CONTEXT RELEASE COMPLETE消息进行响应。

3.关机去附着流程

关机去附着流程如图3-20所示。

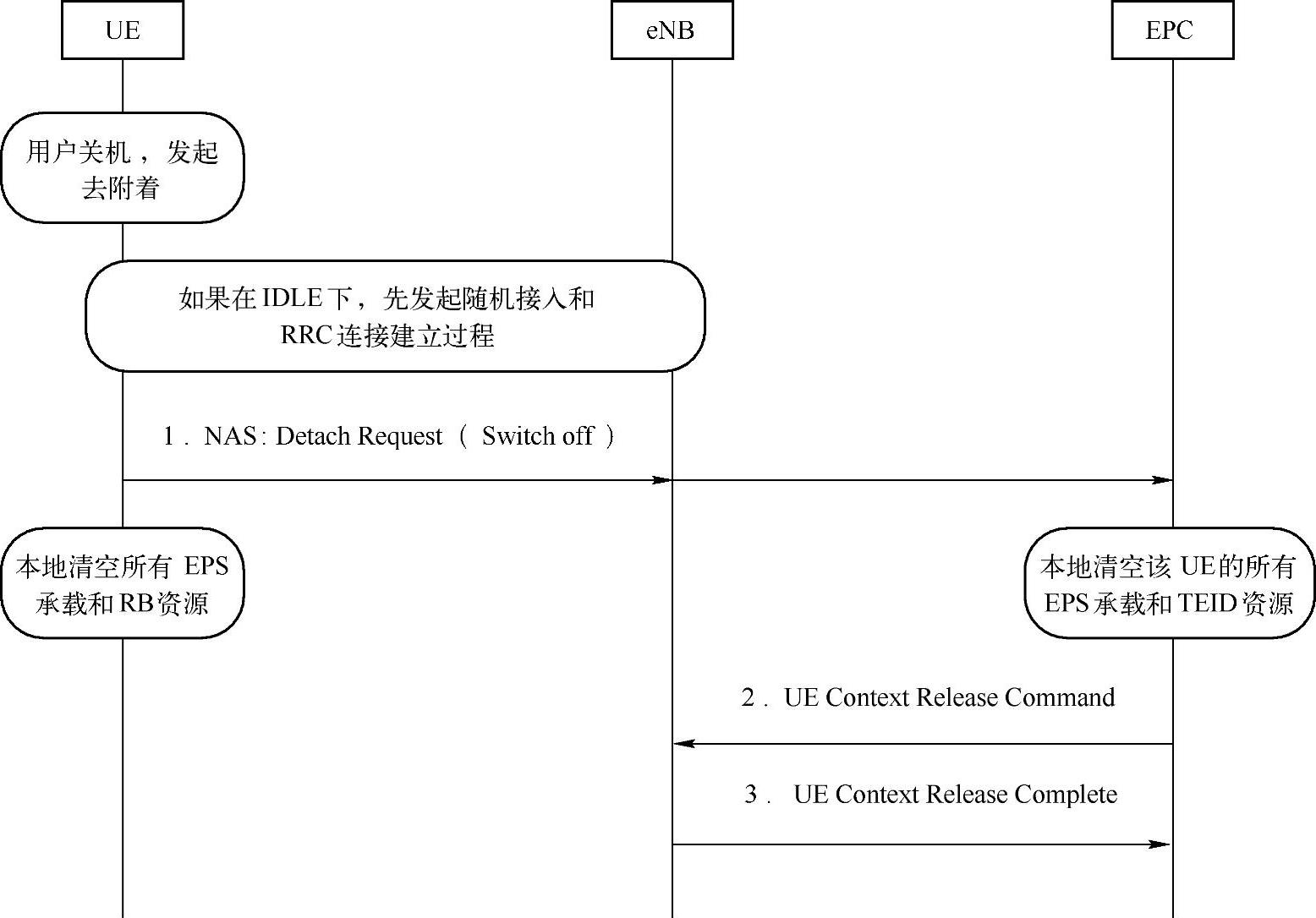

图3-20 关机发起Detach信令流程

关机去附着流程说明：

①UE关机时，需要发起去附着流程，来通知网络释放其保存的该UE的所有资源，其流程较为简单。

②用户关机，发起去附着流程，若在IDLE状态下有RRC连接建立的过程，UE向EPC发送消息中携带NAS消息（类型为关机）。

③UE侧清空所有的EPS承载和RB承载，EPC侧清空所有的EPS承载和TEID资源，EPC通知ENB释放UE文本信息。

④ENB释放UE文本信息并通知EPC。
