体育电视转播的声音制作从未像今天这样受到关注。北京奥运会的电视转播全面采用了高清技术，声音制作则全面采用了5.1环绕声制作方式。奥运转播音频专家们对各个体育项目进行了潜心的研究，提出了切实可行的制作方案。制作团队的音响师们则根据这些设计，具体实施现场安装和调音，圆满地完成了制作任务。本文将简单介绍田径赛事中撑杆跳高比赛的环绕声制作。

1.环绕声声场的建立

1.1 空间定位

要想利用环绕声系统表现一个体育项目的比赛进程，首先要通过声音整体形象的设计来表现比赛现场所拥有的空间，并为电视观众进行虚拟声场定位。尽管比赛场馆的具体位置和空间形态可以通过电视画面传递给电视观众，但是当比赛开始后，绝大多数的电视镜头都会聚焦在赛事上，而很少会再次交代场馆的周围环境。另外，由于在实况转播时，镜头总是跟踪竞赛热点区域，并且随时被导演切换，因此场景会在瞬间变化，使得电视观众实际上在随着电视镜头不断地“运动”或“跳动”。田径比赛集中体现了这一特点。田径赛事的各个项目是在一个场馆内同时进行的。分为径赛区、田赛区和投掷区。为了使电视观众有一个相对稳定的空间感，声音元素构成的特定声场这时就将起到决定性的作用。针对田径赛事的特点，我们可以把环境气氛再细分成两个不同的层次。

首先，根据习惯，通常把田径场主看台中心靠近竞赛场地的位置定义为电视观众观看田径比赛的位置。这个位置也通常是电视转播安放主摄像机的位置。因此，这个位置就是音频专家进行拾音设计和制定混音方案的基准点。图7-1说明了电视观众感受到的田径场内声音空间定位和环绕声系统设置的相对关系。

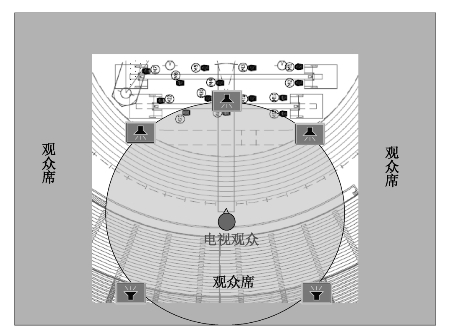

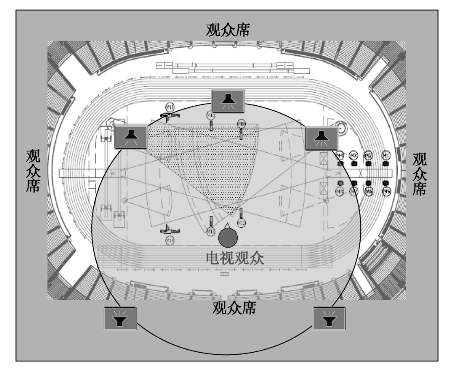

图7-1　田径比赛电视观众的场馆空间定位和环绕声系统设置

然后，根据单项比赛场地的需要，再安排一组用于转播撑杆跳高比赛的拾音和混音方案（见图7-2）。撑杆跳高通常安排在田径场的弯道内侧。当转播撑杆跳高时，镜头会集中在撑杆跳高场地的一侧，电视观众被临时“带”到这一特定区域。来自这个区域的运动效果和啦啦队声响应该替换原有定位空间的声响，根据现场的具体情况分配这些声响的声像位置，而环境气氛声响可以不被改变。

图7-2　撑杆跳高比赛电视观众的空间定位和环绕声系统设置

小常识

田径场

田径运动场地用于田径运动教学、训练，开展群众体育活动，组织竞赛。分标准田径场和非标准田径场两类。内设由两弯道和两直道组成的环形径赛跑道及各项田赛区。

跑道通常被分成6-8条分道（国际性大赛设第9道），分道宽1.22m（或1.25m），含5cm宽的分道线。标准田径场为半圆式400m跑道。内弯道半径为36m时，两弯道长228.08m，两直道长171.92m；内弯道半径为37.898m时，两弯道长240m，两直道长160m。跑道内侧边缘筑“突沿”，宽度不小于5cm，高度为5.0-6.5cm，若不筑突沿，则应画5cm宽的标志线。

非标准田径场通常为半圆式300m、250m、200m跑道，也有周长为400m非半圆式的。半圆式300m跑道：内弯道半径为26.76m时，两弯道长170m，两直道长130m；内弯道半径为28.35m时，两弯道长180m，两直道长120m。半圆式250m跑道：内弯道半径为21.98m时，两弯道长140m，两直道长110m；内弯道半径为25.16m时，两弯道长160m，两直道长90m。半圆式200m跑道：内弯道半径为18.799m，两弯道长120m，两直道长80m。第一分道的长度计算，以内突沿外缘外延30cm为准。

跑道和助跑道的斜度：沿跑进方向不超过1∶1000，左右方向不超过1∶100。跳高起跳区向横杆中心的倾斜度不超过1∶250。标准田径场第二弯道的内侧（或外侧）修筑障碍水池。场地中央设置足球场。除跑道之外的场地设跳高、撑竿跳高、跳远、三级跳远场地，以及各投掷项目场地。田赛场地亦可设在田径场以外的空地。

撑竿跳高场地

撑竿跳高的落地区，至少为5米×5米，重大比赛为6米×6米。落地区和穴斗两边铺海绵包。助跑道宽1.22米，长最少40米。撑竿跳高插斗用木料、金属或其他坚实材料制成。插斗埋入地下，上口应与地面齐平。撑竿跳高架两立柱或延伸臂之间的距离应不少于4.30米，不超过4.37米。

1.2 临场气氛

另外一个十分重要的现场信息，需要用声音来表达的是临场气氛。田径场是内部容积巨大的大型建筑体，它的自然建筑声学特性是十分特别的。临场气氛可以分解成以下几个层次：

·稳定的背景噪声

当场馆内坐满观众时，由观众发出的不规则的、连续的骚动声响构成了场馆内独特的本底噪声声场。正确地拾取这种噪声，并合理地分配到相应的环绕声声道中，可以向电视观众成功地传达逼真的现场信息，告诉他们，此时他们正处于即将开赛的体育场馆里。

·此起彼伏的观众和啦啦队的喊叫声

比赛进行过程中，观众和啦啦队的有节律的呼喊声、鼓乐声和哨声构成了一种田径赛事特有的临场声响。成功地拾取这种声响，并将其分配到合适的环绕声声道中，可以向电视观众准确地传达现场的动态信息，表达比赛进行的激烈情况。

·时隐时现的公共广播喇叭声

在比赛开始前后和进行中，都可以在现场听到从公共广播中不时传来的广播员和背景音乐的声响，这种声响也是人们非常熟悉的一种田径比赛特有的场馆声响。这一声响在理论上对于电视观众是可有可无的，因为电视观众是通过评论声来了解赛事进程的，但是它为营造体育赛事临场气氛提供了不可多得的音响元素。另外，在拾音实践中，在场地摆放的传声器拾取公共广播的声响是避免不了的，因此，它也就在“不太受欢迎”的情况下，成为体育场馆声音气氛的一部分。

以上三种声响通过不同层次的混合构成了田径场贡献给电视转播的“临场气氛”音响效果，这也是5.1环绕声技术系统所需要的非常重要的“环绕效果”的主要成分（见图7-3）。

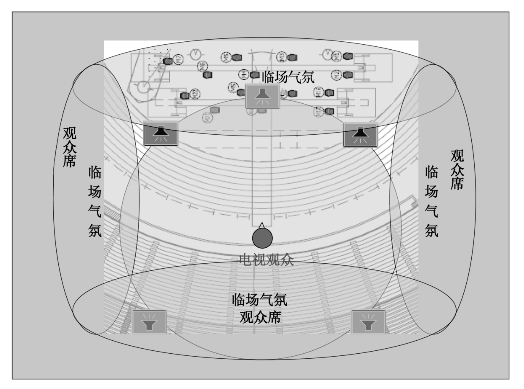

图7-3　田径比赛电视观众通过环绕声重放系统感受到的场馆的“临场气氛”

图7-4表示的则是撑杆跳高比赛电视观众通过环绕声重放系统感受到的场馆的“临场气氛”。

正像上面分析的那样，田径赛事通常同时进行多个项目的比赛，不同的项目会分布在不同的观众看台区域，临近某个项目的观众就会对该项目的比赛进程产生较之远离该项目看台观众较强烈的反响。因此，临场气氛在原有的基础上增加了与项目相关的新的信息，这些信息会同时出现在赛场。因此，这部分声响的拾取与声像分配是必须考虑的。

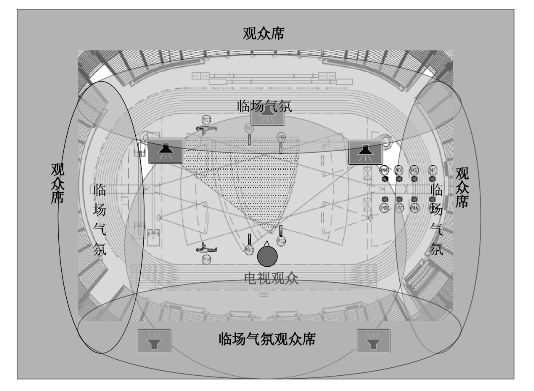

图7-4　撑杆跳高比赛电视观众通过环绕声重放系统感受到的场馆的“临场气氛”

1.3 比赛场地

为了提高体育电视转播的感染力，拾取竞赛场地内的各种运动声响是必不可少的。上面提到的类似电影中的音响效果，就是依靠混合这类音响来营造的。在电视转播中，运动声响由两种不同的方式来拾取，也就相应地被分成了两个不同的传输和重放层面。

·摄像机传声器拾取的声响

·竞赛场地分布的传声器拾取的声响

运动声响的拾取，为环绕声提供了一个更具特色的体育运动的展示机会，这在单声道技术时期是绝对做不到的。有了摄像机和在场地安放的传声器，音频专家就可以在竞赛中，根据运动项目的特点，把运动员及器械的运动轨迹在环绕声场中出色地再现给电视观众。撑杆跳高运动是一项田赛运动，运动员在完成跳跃的过程中会连续产生一系列的运动声响，内容十分丰富。根据撑杆跳高比赛的特点，我们可以分析出运动员会做如下几种不同的运动：

·水平左右运动

例如：运动员起跑后，从电视画面的左（右）方向右（左）方的跑动路线（见图7-5）。

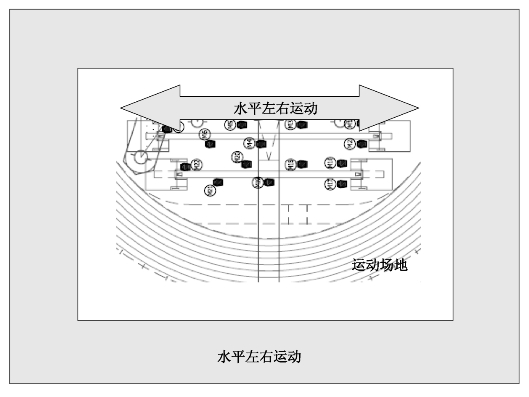

图7-5　水平运动

·垂直运动：

例如：运动员撑杆跳起和自由落下的动作路线（见图7-6）。

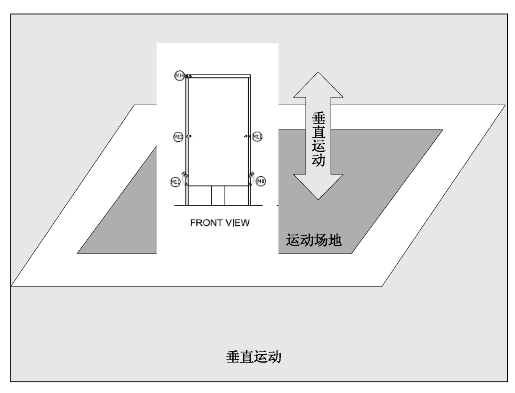

图7-6　垂直运动

体育转播环绕声制作的理念概括起来就是，只要能辅助画面反映运动员更真实、更具有感染力的声响都要设法拾取，让广大电视观众在观看清晰的电视画面的同时，亲身感受到现场逼真的音响效果，让他们与在场馆的观众一起享受视听大餐。

2.拾音设计的原则与步骤

在体育环绕声的制作中可以沿用传统的立体声制作方法，其中包括点声源拾音方法和立体声拾音方法。点声源拾音就是将单只传声器根据需要摆放在拾音点，用来拾取该传声器附近的声源信号；而立体声拾音方法就是将立体声传声器根据需要摆放在要拾取的具有一定宽度和纵深的声场前方，用来产生相对完整的“面”的声像要素，提供给5.1环绕声声像群，以构成丰满的“环绕”效果。当然，在可能的情况下，也可以使用比较成熟的环绕声传声器组来直接制作局部或全部环绕声声像要素，与其他“点”和“面”声像要素一起，混合成所需的环绕声。在体育项目制作中，选择传声器位置是成功制作的关键。本章将着重探讨针对撑杆跳高运动项目如何选择传声器位置的问题。

2.1 声源分析

下面就以撑杆跳高比赛为例，说明这项运动的拾音特点和传声器方案的设计思路。

·撑杆跳高比赛的运动声响最有特点的应该算是助跑（运动员持撑杆在地面上大步奔跑，然后跳起）的声音。这种声响是沿着助跑道直线移动的，因此可以在环绕声听音环境里带来运动员在撑杆跳起之前“运动”的效果，给观众带来“蓄势待发”的感受。

·撑杆跳高音效最集中的地区是栏杆和垫子周围。这个区域的音效特点是规律、连续的。从撑杆头部触地、杆身弯曲、杆身弹起，到运动员弃杆越过横杆、自由落下，“摔”倒在垫子上，每一个环节都会产生相应的声响。这个区域的音效可以给电视观众尤其是广播听众带来真实的“飞跃”感觉。

·撑杆跳高比赛的运动声响的另外一个特点是，如果此次跳跃没有成功，横杆就会因碰撞而从高处落下，还会产生更具特色的声响。这个声响是众多体育项目中仅有的在高处产生声响的运动项目之一。这个音效可以给电视观众尤其是广播听众传递竞赛结果的准确信息。(www.daowen.com)

·教练员和板凳队员的声响。主要是他们的喊声，可以作为辅助音效。

·现场广播声。虽然有时候现场的广播喇叭声会给转播带来不便，但是它的存在是不可避免的。同时，由于电视观众和广播听众先前的生活体验，体育赛场内的广播声是体育赛事的一部分。因此在转播时，这个音效也将被拾取作为国际声的组成部分。

·看台观众、啦啦队的掌声和呼喊声。这种声响是转播音频信号的主要组成部分，它是表现体育比赛现场感的最好的效果声源。首先，它可以烘托赛场的气氛，使得电视机前的观众好像身临其境；其次，由于观众通常围坐在场地的一侧，因此声响也将来自特定的方向，为环绕声声场的形成提供了极好的多层声源的层次感。

·环境气氛声响。这种声源来自场馆内的远声场区域，主要由混响声组成，用于提供环绕声声场建造中的“环境气氛”。

2.2 混音方案

环绕声制作与传统的单声道和立体声制作最大的不同发生在混音阶段。首先，需要对所有的运动项目提出一个准确的声像定位方案。根据对该项目的发声源及其声响特点的研究，遵从该项目电视画面制作的理念和规律，结合分镜头表提供的表现程式，统筹考虑混音方案。有如下一些原则，可供制定混音方案时参考：

·空间定位要稳定，要在整场比赛转播过程中保持不变；

·临场气氛效果声像要素的分配要均匀，尤其是观众和啦啦队的喊叫声和公共广播喇叭声；

·运动声响只要出现，就必须考虑它们的方位和方向感，不能与电视镜头出现矛盾，尤其不能出现“左右”位置和运动方向的错误；

·运动声响不要过大，过大会给电视观众不真实的感觉，甚至会造成观众不舒服；

·运动声响一定要按照实际情况分配在前方声像区域，除非该声响真的来自其他方向；

·评论声将不事先混合在国际公共信号中，由持权转播机构在播出前进行混合；

一般撑杆跳高比赛各种声响的通道分配可以参考表7-1。

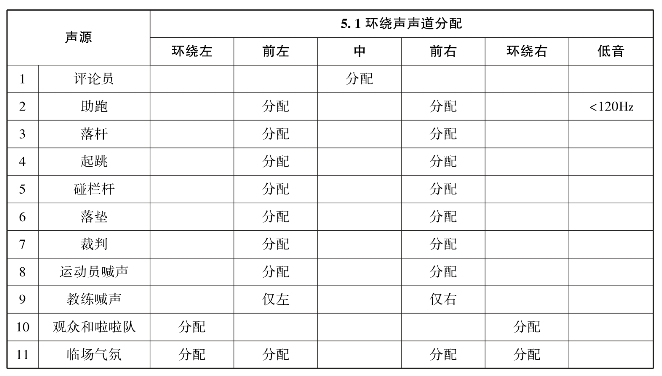

表7-1　撑杆跳高比赛声源在5.1环绕声通道中的分配方案

声道分配和声像调整建议描述如下：

·评论声将分配到中间声道；

·运动员助跑时的声音经由滤波器切掉120Hz以下的低频成分后送入前左和前右立体声对，而120Hz以下的部分被送入低频效果通道；

·裁判员哨声送入前左或前右声道，并将声像定位在左或右扬声器处，根据场地使用的方向而定；

·落杆、起跳、碰杆、落垫和运动员喊声等声响送入前左和前右立体声对，虚拟声像居中，向左右各展开约30度；

·教练的喊声前左或前右声道，并将声像定位在左右扬声器处，根据场地使用的方向而定；

·观众和拉拉队的声响送入环绕左和环绕右立体声对，声像全部打开，与现场观看的位置相一致；

·环境气氛声则应分配到前左前右两组立体声对中，声像全部打开，深度较远；同时也分配到环绕左和环绕右，深度较近，构成环绕电视观众的后环境声像“群”，包围在观众四周。

图7-7表示声像定位后，电视观众在电视机前对各种声响所处位置的听感示意。

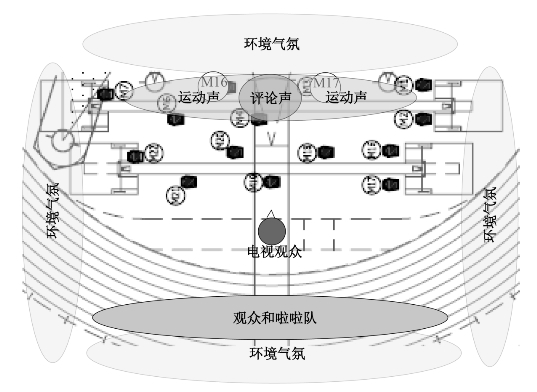

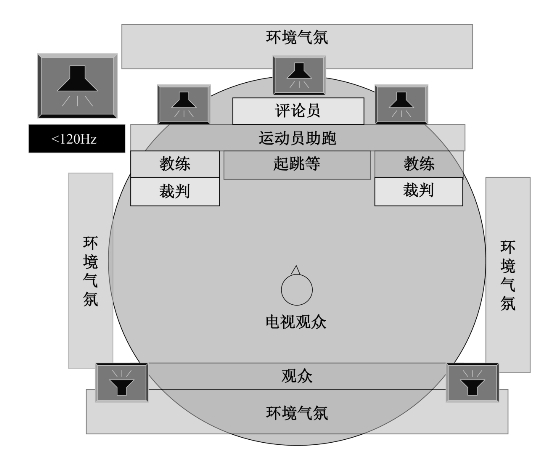

图7-7　撑杆跳高比赛5.1环绕声混音方案示意图

图7-8给出了按照上述混音方案得到的重放效果示意图，可见这个方案基本还原了撑杆跳高比赛场馆内声场的真实情况。

图7-8　环绕声监听声像模拟撑杆跳高比赛现场效果示意图

3.传声器的选择和布置

确定了混音方案后，就可以开始考虑传声器的选择和位置布置了（参见图7-9撑杆跳高比赛传声器布置示意图和表7-2传声器选择实例）。在这个阶段，先不要考虑摄像机传声器拾取。另外，给出的传声器选型和布置只是一个例子，用来说明原理。读者可以在实践中不断摸索，提出更好的选型和布置方案。

3.1 撑杆跳高比赛传声器布置和选型举例

·评论员和广播员的声音将有另外的通路拾取和传输，不在这个环节混合。

·运动员助跑的声响由安装在助跑跑道两侧的界面传声器拾取（见图7-9，M1-M7），界面传声器的选择性很大，比如选择AT-ES961。这只传声器灵敏度高、体积小，还进行了特殊隐蔽设计，外壳为坚硬的压模铸造机构，即不会伤害到运动员，也不会因为踩踏而损坏。

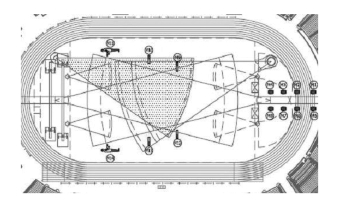

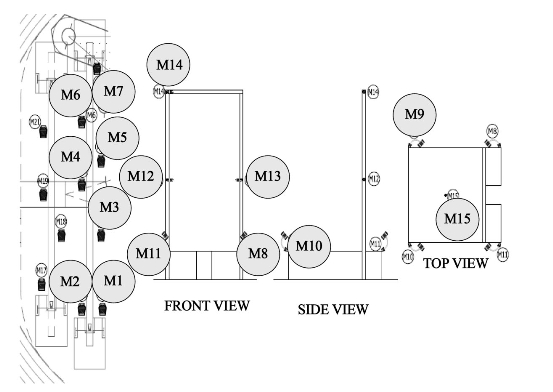

图7-9　撑杆跳高比赛传声器布置示意图

·运动员起跳后的声响由安装在落垫四角、底部和竖杆上的传声器来拾取。声像定位为全左全右。适合落垫四角的传声器很多，可以选择ATM35型单向性双供电乐器夹持式电容传声器，它可以方便地夹在垫子的角上（见图7-9，M8-M11）。

·竖杆上分成两个高度安装传声器。在中间部位安装两只超小型领带全方向AT898型传声器。AT898型传声器被视为是佩戴在表演者衣服、领带上而设计的，它体积小，不易察觉，但拾音效果很好。在杆顶也安装一只同样的传声器，用于拾取横杆碰落时的声响（见图7-9，M12-M14）。

·为了加强运动员落垫时的声响效果，我们专门设计了一只接触型传声器，放在垫子的底部（见图7-9，M15）。

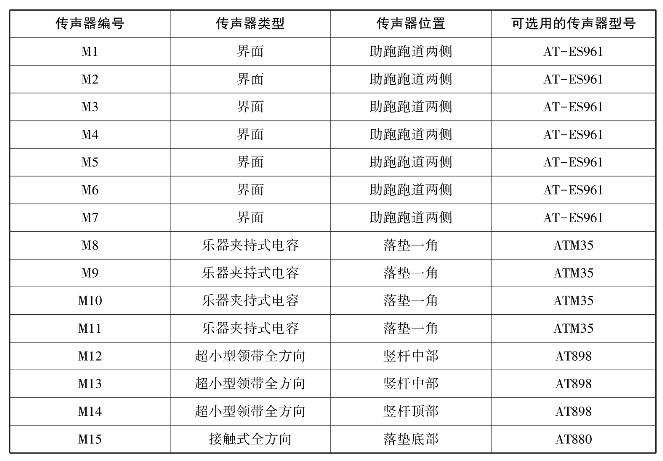

表7-2　撑杆跳高比赛传声器选择和布置

3.2 摄像机安装的传声器

在拾音方案设计时，还要考虑在摄像机上安装合适的传声器。电视体育转播离不开摄像机，而且摄像机的机位通常都是选择距离运动员最近的位置，将传声器安装在摄像机上，可以拾取到比赛现场清晰的声响。目前生产的摄像机大部分都具有安装传声器的功能，一般可以安装两只传声器。其中一只通常安装在摄像机机身的上方，在摄像机移动和转动时，传声器将随之移动和转动，使得传声器的拾音主轴方向总是指向所摄制的景物。另一只可以通过延长线连接一只传声器用于拾取摄像机周围的声源。

当然，在奥运转播的拾音设计中，只会使用直接安装在摄像机上的传声器。这种传声器一般都选用强指向性的。一个被称为“音频跟随视频”的电子电路控制着传声器的开启和关闭，使得它拾取的声音总是与镜头“同时”出现，并且总是与摄像机所拍摄的方向一致。图7-10给出了声音随摄像机开启和关闭而自动“淡入淡出”的时间参数。

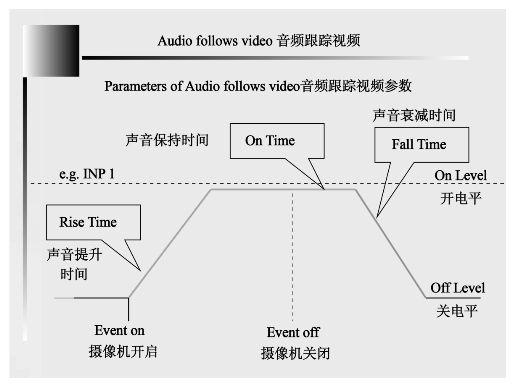

图7-10　音频跟随视频时间控制参数

这个声音将通过“音频嵌入视频”技术，与摄像机的视频信号一起传输到转播车上。因为操作便捷，在一般的体育赛事电视转播中，这种方式被大量地采用，有时甚至用它来代替在比赛场地独立安装传声器的方式。奥运会的电视转播也将采用这种方式拾取的信号，作为独立安装传声器方式拾取的主体信号的补充。当然，在专门提供给电台的国际声中将不包含这类信号。

究竟在哪一台摄像机上安装传声器呢？首先，要研究摄像机机位布置图。然后根据拾取现场声源的需要选定安装传声器的摄像机。下面还是撑杆跳高比赛摄像机传声器的布置方案（见图7-11）。

摄像机上传声器的声像定位，可以根据摄像机机位分配到相对应的前左和前右的声像位置（见表7-3）。

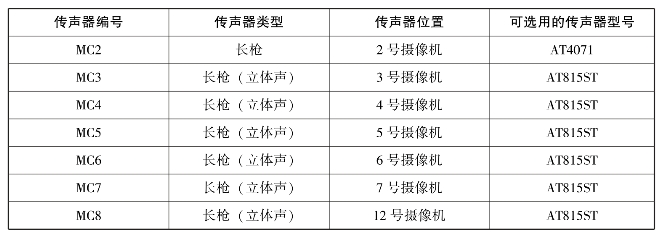

表7-3　撑杆跳高比赛安装在摄像机上传声器的选择和布置

续表

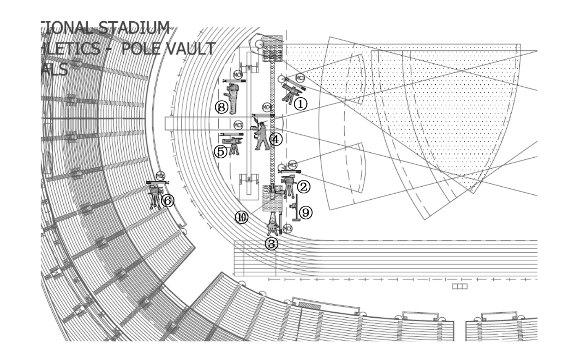

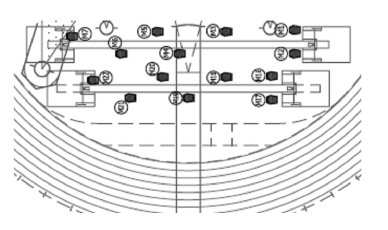

图7-11　安装传声器的摄像机位置示意图
