实况转播内部通话需求虽然复杂，但是经过多年的实践，最后提炼出如下几个必需的系统，它们是：评论席系统CCC、单边系统UCC、技术系统TCC、制作系统PCC和运行系统OCC等五个系统（见图5-2）。这五个系统都是点对点通话系统，而且是相互独立的。每个系统仅负责确定的工作岗位之间的通话。其他的通话需求将利用电话、手机、步话机进行补充。这样既保证了实况转播时各个工作岗位的实时通话，也简化了系统，进一步提高了系统的可靠性。

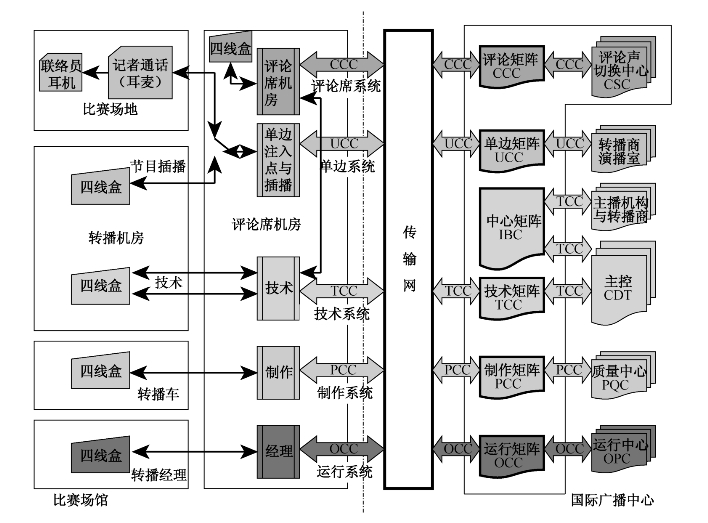

图5-2　实况转播内部通话系统结构示意图

由于系统是由4条导线（通常使用五类双绞线UTP）传输音频信号，2条用于送出Tx，2条用于接受Rx，因此，该系统又称为四线回路系统（4 Wire Circuit Systems）。

1.评论席内部通话系统Commentary Co-ordination Circuit（CCC）

这里所介绍的评论席内部通话系统，指的是评论席系统工作人员的通话系统，这里不包括评论员与其所属国家总部和主播机构技术人员的通话系统，他们之间的通话由评论声采集和传输设备通过独立的四线系统来完成。本书的其他章节有详细的介绍。评论席机房的工作人员是利用安装在评论席机房里的四线盒（对讲小盒）与国际广播中心的评论声切换中心和转播综合区各个岗位进行通话的（见图5-3）。

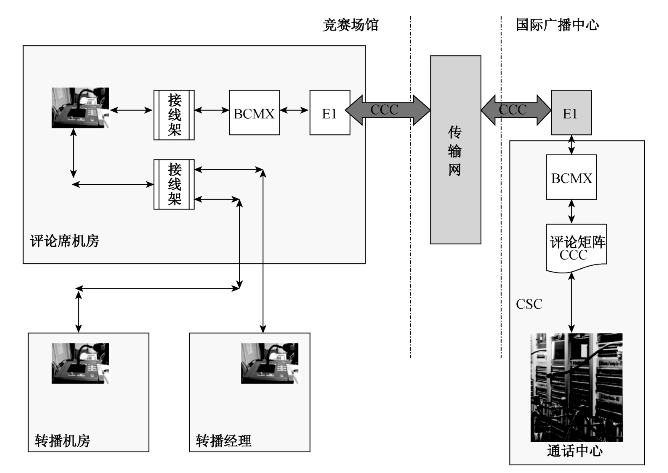

图5-3　奥运会转播内部通话系统之一：评论席系统CCC

评论席内部通话系统CCC是转播团队中专门供评论席系统团队使用的内部通话系统。评论席机房的经理和工程师可以通过选择按下相应的按键CSC、TOC或BVM（VTM）分别实现与国际广播中心的评论声切换中心、转播机房和转播经理（或技术经理）的实时双方通话。

2.单边通话系统Unilateral Co-ordination Circuit（UCC）

在奥运会转播中服务于主播团队的系统成为多边系统Multilateral Systems，而服务于持权转播商的系统被称为单边通话系统Unilateral Systems。在内部通话系统中也有一个服务于持权转播商的系统，按照惯例成为单边系统UCC。这个系统是收费服务系统，根据需要分成两类：一类是赛前/赛后注入点服务；另一类是插播服务。

赛前/赛后注入点服务指的是，主播机构在直播开始前后提供三个10分钟长度的单边摄制服务，持权转播商可以根据各自的转播需要预先订制这项服务。在摄制开始前、结束后以及进行中，主播机构联络官或者持权转播商的编导将与演播室的导播进行通话，同时，出镜播报人员也需要实时听到导播的指令。这个通话功能是通过单边系统来实现的。主播机构提供的通话设备通常为腰包式通话小盒。供给主播机构联络官或者持权转播商编导的通话小盒配置有耳麦，用于通话和接听，并且由评论席机房供电；供给出镜播报人员的小盒只有接听功能，电源由带耳麦的通话小盒提供。

插播服务指的是，主播机构在各个场馆的转播机房里安装了必要的设备，供持权转播商在转播时插播节目信号。在插播开始前、结束后以及进行中，转播机房的值班人员或持权转播商的编导将与演播室的导播进行通话。虽然注入点和插播同属于单边服务，但是这两项服务通常不会同时使用，因此在实际线路的设计上共用了UCC回路。来自比赛场地的注入点的通话信号和来自转播机房的插播信号将在评论席机房内手动进行切换，再将信号通过UCC四线回路传输到国际广播中心（见图5-4）。

(www.daowen.com)

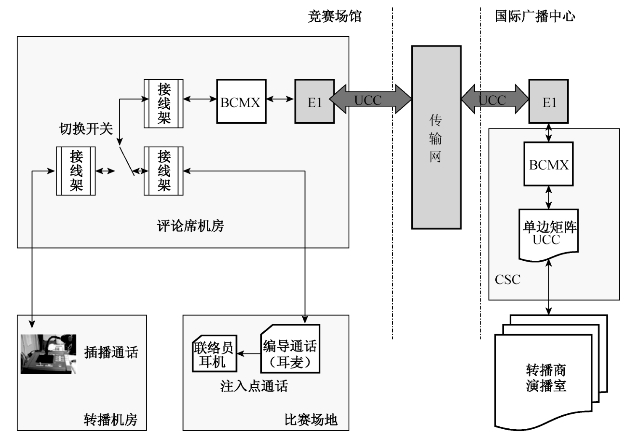

图5-4　奥运会转播内部通话系统之二：单边通话系统UCC

当UCC回路出现问题时，评论席系统CCC将作为UCC的备份系统负责传输注入点的通话信号；插播的通话备份则使用电话线路来完成。

3.技术通话系统Technical Co-ordination Circuit（TCC）

在奥运会转播中最重要的内部通话系统是就是技术通话系统TCC。技术通话系统，顾名思义，就是供技术操作和保障人员实时通话的系统。主要是工作在转播机房TOC的主管与工作在国际广播中心的主控CDT的经理之间通话（见图5-5）。

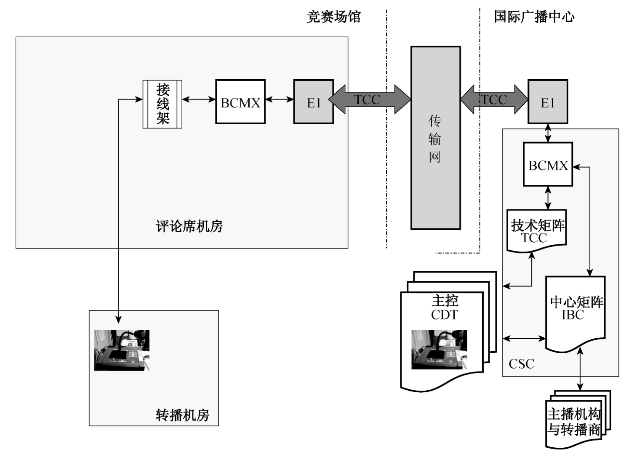

图5-5　奥运会转播内部通话系统之三：技术通话系统TCC

4.制作通话系统Production Co-ordination Circuit（PCC）

在奥运会转播中使用最频繁的内部通话系统就是制作通话系统PCC。制作通话系统，顾名思义，就是供制作指挥和操作人员实时通话的系统。主要是工作在转播车上的导演与工作在国际广播中心的节目质量控制中心的制作专家之间的通话（见图5-6）。

5.运行通话系统Operations Co-ordination Circuit（OCC）

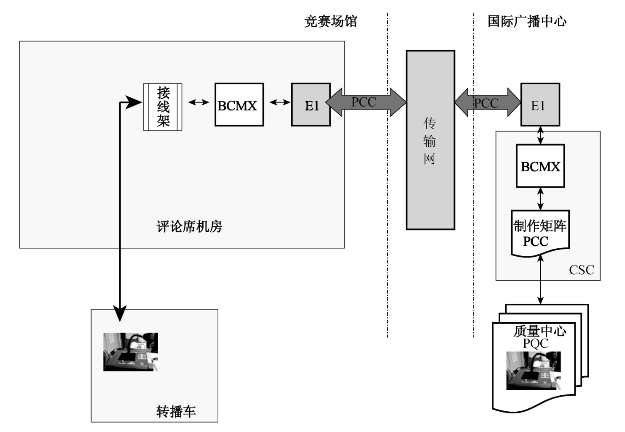

图5-6　奥运会转播内部通话系统之四：制作通话系统PCC

在奥运会转播中，运行命令除了部分通过有线电视系统显示外，都是通过内部通话系统发出的。这个通话系统被称为运行通话系统OCC。运行系统，顾名思义，就是供转播指挥人员和场馆管理人员之间的实时通话系统。主要是指工作在转播办公室的转播经理与工作在国际广播中心的运行中心的领导人之间的通话（见图5-7）。

图5-7　奥运会转播内部通话系统之五：运行通话系统OCC
