在评论席控制室内，除了评论声采集设备外，还有监听、分配系统和评论声传输系统设备。其中，最常用的是监听矩阵和多路复用器。

1.监听和转接矩阵、分配界面

评论员的解说声和与演播室的通话声信号从评论员小盒送到评论员小盒控制单元后，通过专用的连线分别连接到监听矩阵。用于技术人员随时监听和监测这些信号。在奥运会转播中，有两种监听矩阵可以使用。一种是手工模拟音频矩阵，它由一定数量的50针接线架组成。来自控制单元的信号首先通过一根50芯（25对）双绞线连接到接线架的左端（输入端），经过桥接器连接到右端（输出端）。其桥接器是由金属制成的，正常情况下，输入端和输出端是接通的，并且可以通过并接插头，在不中断信号的情况下监听和监测此路信号。当然，如果需要也可以通过插入断路器切断输出路径。在接线架的右端同样有一根50芯（25对）双绞线，将监听矩阵的输出连接到数据传输设备。系统连接示意图见图3-25场馆内评论声传输。

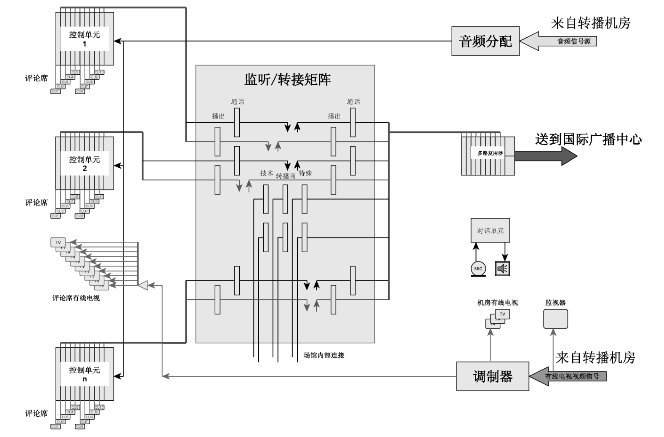

图3-25　场馆内评论声传输

这种类型的监听矩阵的一个最大优点是十分灵活。首先，它的规模是由所提供的评论员小盒的数量决定的。每一个接线架理论上可以桥接25路音频信号。由于播出和通话通道都采用4线传输，再留有一定的备份，通常每个接线架只负责传输10组4线信号。也就是说，在矩阵上的每一个接线架，只对应来自一个控制单元的10套节目送出信号和节目返回信号，或者是10套演播室通话送出信号和演播室通话返回信号。因此，每增加一个控制单元，只要增加2个接线架便可以解决对这些信号的监听和监测。另外，这种矩阵不需要成型的产品，可以在控制室内的墙壁上铺设木板，将接线架临时安装在上面即可。这种结构十分适合大型临时性转播的工程实施。

另一种是数字矩阵。与上述的矩阵不同，数字矩阵是一种专业影视频产品。它是由电子开关电路组成的。通过激活节点处的开关来接通或关断输入端的信号通道。每个输入信号都将经过每个输出节点，但只有激活了节点输出端才能获得这个输入信号。通过控制电路或者计算机辅助可以对任意输入/输出信号进行监听、监测，如果需要还可以将某一通道中断，插入所需的信号源。

在监听矩阵的后面，有一个分配界面，负责将所有的需要输送到国际广播中心的信号进行编排整理，使用50芯（25对）双绞线将其连接到多路复用器的输入端。

2.多路复用器

评论席系统传输设备之一是多路复用器。通常，大型体育赛事的转播会有近2000个评论席，平均每个场馆有50路评论声信号、50路演播室通话信号及数十路其他内部通话信号需要同时传输。为了利用现有的通讯设备设施传输多路信号，通常采用多路复用方式进行信号传输。

多路复用器是利用通讯领域里的“时分”或“频分”技术，在发送端将多路音频信号进行编码，用较窄的带宽传送比较多的信号通道，然后，在接收端再将其解码，还原成原来的音频信号。(www.daowen.com)

该多路复用器可以将评论声信号编码后利用E1/T1传输协议进行传输。根据用户的需要，可以有3种带宽供选择或使用它们的组合，3.5kHz、7.5kHz和15kHz。其模块安装在48.26cm（19英寸），6单元型机架上，最多可提供8个音频输入/输出模块，1个控制模块和2个电源模块。

两个电源模块互为热备份，允许输入电压在110V标准情况下，从85V到132V，在220V标准情况下从170V到264V范围内变化，支持电源频率50Hz和60Hz，在48V/DC时，最大功率为150瓦。

控制模块用来连接E1或T1的通道，通常是通过双绞线来连接（也可选择使用光纤）。复用器允许进行远程控制和监测，其中包括报警和工作状态显示，以及通过计算机设置参数。为了完成这些控制功能，复用器装有一个RS485的控制总线，它能够连接多个复用器。

音频输入/输出模块分为两种类型，一种可提供最高为2个15kHz的通道和其他下行组合；另一种则提供最高4个7.5kHz的通道和其他下行组合。一个机架允许插入8个输入/输出模块，插入那种类型的模块，取决于复用器通道的配置。

3.综合信号采集网

经过复用器处理过的音频数据信号将通过四大技术系统之一的综合信号采集网传到国际广播中心的评论席系统信号切换中心。

4.国际广播中心评论声切换中心

在国际广播中心国际信号主控机房的旁边，有一个不太被人熟知的机房，它的主要职责就是收集所有场馆送来的评论声信号，经过监听监测后分配给各国的转播机构。通常称这个机房为评论席系统信号切换中心。

从综合信号采集网接收的音频数据信号在这里首先经过解码，转换成可直接进行监听的模拟信号。这些模拟信号将被传输到监听和分配矩阵，然后，再传输到各个国家的转播机构演播室。系统连接示意图见图3-26国际广播中心评论声传输。

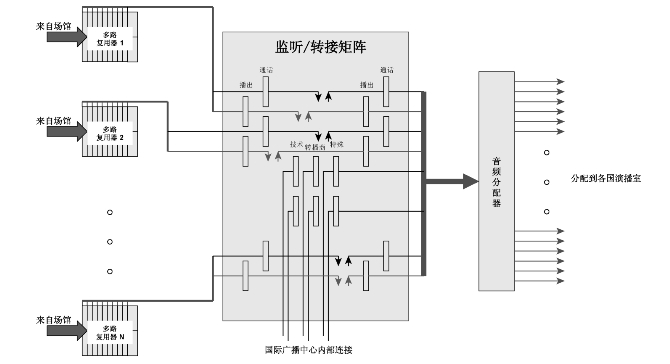

图3-26　国际广播中心评论声传输
