1.概述

评论员控制单元是评论席系统的中心设备。在一个9单元高的机箱内可以最多安装10个评论员单元控制板、一个监听单元、2台独立的供电设备和接线背板。

考虑到该单元用于直播，安全可靠和操作简单是首要的，因此，在采用数字音频技术的同时，该单元还应用了最新的实时数字自动化技术和信号处理技术。这些新技术的应用使得该单元的面板操作十分简单明了，最大限度地减少了操作失误，从而大大提高了该单元的安全播出能力。

除了安全播出的性能以外，该单元还提供了以下一些优秀的性能：

·独立的固态录音芯片：用于录制播出通道和通话通道的识别语言信息。

·数字电平处理器：每一个评论员单元控制板都安装了数字电平处理器，可以对输入信号进行实时动态处理。

·评论员单元控制板与评论员解说单元通过4对五类双绞线和RJ45标准插件连接。所需传输的信号以5.4Mb/s的高稳定速率传输。

·两个独立的提示音通道可以选择送到评论员监听耳机的左耳、右耳或双耳。

·可通过计算机网络遥控评论员控制单元，实现系统参数的设定。

·双单元热备份供电系统。

2.功能描述

每一个单独的评论员小盒控制单元都接收到来自转播控制机房的音频信号、电台国际声、电视台国际声、提示音和场内扩声等，然后传输给评论员小盒，用于评论员监听。同时，还传输给评论员小盒节目通道返回和演播室通话返回信号，用于特殊用途的引导（来自其他评论员）和辅助（间接来自其他评论员）和备份线路等。另外，还提供了评论员与技术员的本地通话功能。

监听单元可以监听和监测从转播控制机房送来的音频信号、电台国际声、电视台国际声、提示音和场内扩声等，同时可以监听和监测来自评论员小盒控制单元的音频信号、节目送出和返回、演播室通话和返回、引导和辅助、电台国际声、电视台国际声、场内扩声等。

3.评论员小盒控制单元功能

图3-21清楚地表示了评论员小盒控制单元音频工作模式选择功能的工作原理。

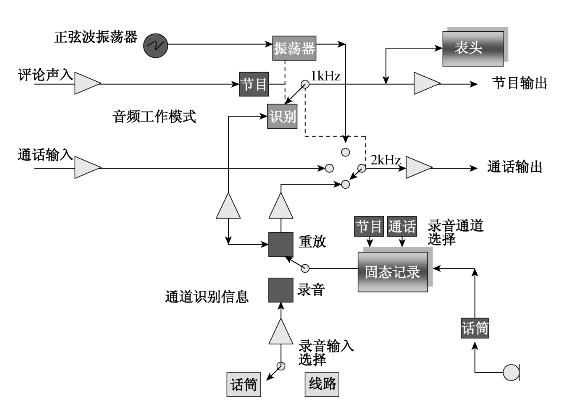

图3-21　评论员小盒控制单元音频工作模式选择示意图

该单元具有三种音频工作模式。当系统工程师需要测试系统工作电平时，该单元可以工作在音频信号发生器模式，送出1kHz的正弦波信号给节目播出通道，送出2kHz的正弦波信号给演播室通话通道。

在直播时该单元被切换到节目播出模式，允许评论员开始进行现场解说。

直播结束后，该单元通常会将系统切换到通道识别信息模式，这时该单元将提供一个循环的通道识别信息，使得工作在国际广播中心的工程师们可以随时监听和甄别相关通道运行情况。这一识别信息是事先由评论席转播经理录制完成的。录音中主要包括通道属性节目播出通道或演播室通话通道、通道编号（通常是由场馆编码和数字组成）、场馆名称、持权转播机构名称、评论席编号等必要信息。

该单元可以提供国际声和评论声混合的功能，但只有在持权转播机构提出明确要求时才会使用。持权转播机构通常会在自己的演播室内进行混合。

为了保证评论声的质量，该单元还提供了高通滤波器和数字电平处理器。其参数可以通过计算机进行设置。

该单元还提供如下一些遥控功能：直播开关用来遥控评论员小盒上的评论员和嘉宾传声器的开启功能、提示音选择和评论员耳机左右耳选择功能、国际声选择功能、演播室通话线路开启功能等。

4.监听单元功能

监听单元主要用于监听和检测各个音频信号的质量和音量电平。图3-22详细地表示了需要监听的声源类型。

首先，评论员解说时需要听到的声源，如国际声、提示音和扩声等信号，由综合区的转播机房送到评论员控制室，同时分配到监听单元及各个评论员小盒控制单元，在监听单元即可以选择直接监听这些送到该单元的信号，也可以通过选择不同的评论员小盒控制单元来监听送到那个单元的信号。这些评论员解说时需要听到的声源在评论员小盒控制单元与其他信号，如播出信号、节目通道返回、演播室通话返回及内部通话返回信号一起送到评论席。在监听单元上还可以监听和监测从评论员小盒送到其相应控制单元的信号，比如：节目通道、演播室通道、国际声和扩声等。

5.安装与连接

图3-22　监听单元功能示意图

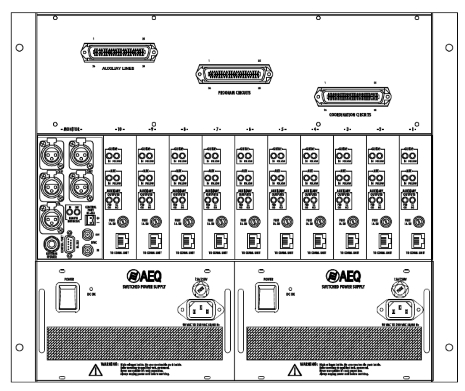

图3-23　评论员控制单元接线背板示意图

在监听单元的接线背板上安装有直接连接公共音频信号源的卡侬XLR三芯插座和外接扬声器接口。分布在评论员小盒控制单元接线背板中部的是单边信号插入接口、电源供给和音频数据流传输接口及切断评论员小盒供电的保险管插座。其中供电和音频数据流的传输是由RJ45插接件和一根8芯五类双绞线完成的。

从示意图上可以看出，评论员控制单元整机的电源是由双电源供给的，两个独立的电源互为备份，可以保证整机在一个电源发生故障时不间断地工作。

在监听单元的接线背板上方的三个50芯插座，分别将10个评论员小盒控制单元的播出音频信号、演播室通话信号及备份线路信号传输到监听和分配控制板的接线架上，再通过多路复用设备传输到国际广播中心的控制机房。

6.评论员小盒控制单元模块CM的操作说明

上面已经提到，每台评论员控制单元可以最多插接10个评论员小盒控制单元模块和一个监听单元模块。每个控制单元模块与一只评论员小盒相连，用于采集评论员的讲话声和为其提供监听声源及供电。下面就介绍一下控制单元模块工作界面的一些主要操作功能。

6.1 音频工作模式部分

在该模块的最上部是音频工作模式部分。

这一部分的作用主要是用来选择和切换该模块的工作方式。该模块有三个主要的音频工作方式，

A.OSC工作模式

按下OSC键两次开启正弦波信号送出工作模式，系统将1kHz的正弦波信号送入播出通道，将2kHz的信号送入演播室通话通道，用来确定通道标准电平。通道标准电平为+4dBu。

B.ID工作模式

按下ID键时该模块工作在通道识别模式，如果这时该模块的固态芯片内已经录有通道识别信息（通常为人声），这些信息就将自动反复重放，分别为播出通道和演播室通话通道提供必要的通道识别信息。就是在评论员控制机房无人职守的情况下，国际广播中心和持权转播机构演播室的工程师也可以通过这些信息检查和甄别系统通道。

C.PRG工作模式

按下PRG键该模块便工作在播出状态，允许评论员的解说声通过播出通道送出。这种工作模式只有在评论员小盒正确连接在该模块时才起作用。在这个按键的左边有一个指示灯，当显示绿色时，表明评论员小盒已经接通，播出通道工作正常。红色表示没有联接，黄色说明音频信号数据连接不正常。

6.2 国际声部分(www.daowen.com)

紧邻音频工作模式部分的下方，是国际声部分。

这个部分的功能是控制该模块采集的评论员解说声和相应的国际声的混合比例。这个功能在现代奥运转播中越来越少的被使用，因为，绝大部分的转播机构会在国际广播中心搭建前方转播演播室和机房，他们更愿意在自己的机房里进行合成。这个部分可以为评论员选择监听电视台国际声或电台国际声。

6.3 指导评论声输入

这个部分的功能是为该模块开启监听来自其他场馆的评论员的解说声。这个功能仅被少数转播机构所使用。如果转播机构需要这个功能，就要在位于不同场馆的相应模块之间进行连线。

6.4 辅助评论声输入

这个部分的功能是为该模块开启监听来自其他场馆的另外一个评论员的解说声。这个功能同样仅被少数转播机构所使用。如果转播机构需要这个功能，就要在位于不同场馆的相应模块之间进行连线。

6.5 提示音部分

这个部分的功能是用来为评论员选择监听提示音，分配提示音到左边耳机、右边耳机或者左右同时。

6.6 评论员传声器输入部分

这个部分的功能是用来为评论员开启传声器、控制在输入通道中是否插入高通滤波器和数字电平处理器。还可以控制评论员是否允许听到演播室通话返回。在评论员小盒上也有一个传声器开关，这两个开关通过一个双稳态触发器控制，传声器是否开启，取决于这两个开关当前的开关状态。在通常的情况下，传声器是由评论员自己控制开启和关闭的，因为，技术员并不知道评论员什么时候进行解说，什么时候停下来。

高通滤波器和数字电平处理器的参数是由联结在评论员控制单元上的计算机来设置的，一旦设置完成，计算机可以离线，直到再次改变设置。

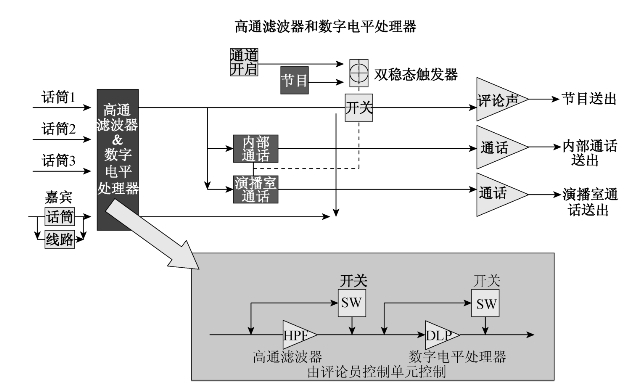

图3-24　高通滤波器和数字电平处理示意图

6.7 嘉宾传声器或线路输入部分

这个部分的功能用来为嘉宾开启传声器或开启线路输入、控制在输入通道中是否插入高通滤波器和数字电平处理器。

6.8 本地通话部分

这个部分的功能是用来显示和接听评论员的呼叫。呼叫时，呼叫接受指示灯会点亮，同时发出蜂鸣声，直到技术员按下接听键为止。接听键按下后，技术员需要按住PTT位于监听单元MM上的传声器键与评论员通话。通话结束后，技术员应该立即按复位键，以便恢复该模块的正常功能，复位键位于监听单元传声器键的右侧。

6.9 通道识别信息部分

这个部分的功能是用来录制和播放通道识别信息。该部分在正常情况下，总是处于“锁住和重放”LOCK & PLAY状态，以便使该模块处于正常工作状态。在不播出的时候，可以进行通道识别信息的重新录制。按下一次切换开关，该模块便工作于“解锁”UNLOCK状态，这时按下不同的录音键，选择录制信息到播出通道还是演播室通话通道，然后马上按住PTT位于监听单元MM上的传声器键，在24秒钟之内将所需的信息录制在固态芯片上。一旦录制结束，应立即关掉录音开关，否则所录制的信息在反复播放时，会让监听的工程师等待一定的长度才重复播放。录制信息也可以采用线路输入的方式，将已经录制完成的信息通过位于监听单元的线路输入插座录入到该模块。

7.监听单元模块MM的操作说明

监听单元的扬声器位于模块的中央，将该模块分成上下两个部分。

上半部分的功能主要有：

7.1 音量表

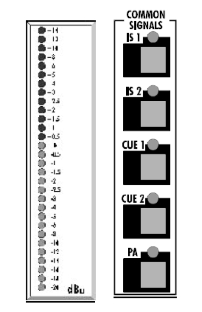

这是一个极其精确的音量表头，它可以同时显示音量单位VU和峰值PPM。表头以柱状方式连续显示音量单位VU数值，以动点显示信号的最大峰值。显示峰值时，它的触发（上升）时间比音量单位短，而恢复（下降）时间比音量单位长，这样，可以将两种不同的指示方式在一个表头上清晰地显示出来。所有通过监听单元选择监听的音频信号都会在这个表头上显示出其音量电平的大小。该表头显示的音量刻度以dBu为单位。

7.2 音频输入信号监听/显示选择键

紧邻表头右侧的第一列黄色按键，用于选择监听/显示从转播机房送来的音频信号源。这个功能可以帮助技术员在判断信号通路故障时，首先确认输入信号是否正常。可以选择的输入信号源包括：电台国际声IS-1、电视台国际声IS-2、第一提示音CUE-1、第二提示音CUE-2和场馆内扩声PA。奥运转播中仅适用第一提示音CUE-1。

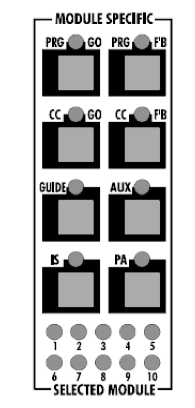

7.3 音频输出信号监听/显示选择键

远离表头的另外两列黄色按键，用于选择监听/显示那些直接送到各个评论员小盒控制单元的供评论员监听用的音频信号源、从评论员小盒传来的评论声、演播室通话，还有播出通道返回、演播室通话返回等信号源。这个区域的选择键的功能每次只能监听/显示一个评论员小盒控制单元模块，监听/显示哪一个模块，取决于哪个模块的监听选择键被选中。

下半部分的功能主要有：

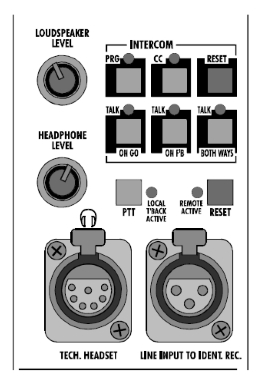

7.4 内部通话功能区

厂家考虑到该设备的通用性，设计了这个功能区。通过这些按键的选择，技术员可以临时切断播出通道和演播室通话通道，进行自己的通话。这些功能的使用是非常危险的，尤其是在奥运会转播直播比赛的过程中。因此，厂家还是采取了一定的保护措施，用透明的塑料罩盖住了这些按键。在奥运会转播中，这些功能一般仅用于赛前检测系统。

7.5 扬声器和耳机音量电位器

在内部通话功能区左侧有两个电位器，分别用来调整扬声器和耳机的监听音量。

7.6 输入与耳机监听插座

在该单元的底部设置了两个插座，其中左边的是7芯插座，用于接插耳麦；右边的是3芯插座，用于接插线路输入设备，这种设备通常用于重放已经录制完成的通道识别信息。

在该单元的顶部设置了本机的编码显示和调整开关、输入音频信号源音量微调，以及计算机进行各项数据遥控设置时，数据传输显示等功能。
