1.概述

评论员解说单元是专门为评论员设计的。体育转播的即时性和不确定的环境条件，要求这个单元具有性能稳定、安全可靠和操作方便的特点。

该单元具有三种工作模式：独立自控制数字混合模式、独立遥控数字混合模式和完全遥控模式。在奥运会转播中使用的模式是完全遥控式的。这样有利于集中控制，减少操控失误。在这种模式下，该单元要与评论员控制单元连接，连线采用8芯（4对）五类双绞线，采用RJ-45标准插接件。该单元的全部输入和输出信号将通过实时数字信号处理技术，利用高可靠性的5.4Mb/s传输速率送到位于评论席控制室的评论员控制单元。三种工作模式通过设置不同的时钟信号连接路径自动切换。

每个输入通道都装有数字电平处理器，它是一个单频段音频处理器，具有扩展、压缩、限幅或增益放大等功能。这些特性可以保证音频通道获得理想的音频指标，免去了操作员连续调整的麻烦。上述所有参数都可以通过串行通讯接口定义并存在单元内。利用闪存技术可以将所有的程序和调整数据存储下来，根据用户的特殊需求可以通过RS232连接到计算机对参数进行调整。

该单元为所有模拟输入端配备了高质量电磁屏蔽输入变压器和高级射频RF保护装置。

直流电压供电压范围允许从12V到48V。在全遥控模式下，电源供电由控制单元远程统一供电，供电电压为48V。在该单元和控制单元上没有物理的开关装置，电源是自动开关的。这样可避免由于误操作使得系统不能正常供电。

2.功能描述

图3-11显示评论员解说单元包括如下主要功能：

系统分为两大部分：一部分用于评论员、嘉宾解说和通话（见图3-12）。

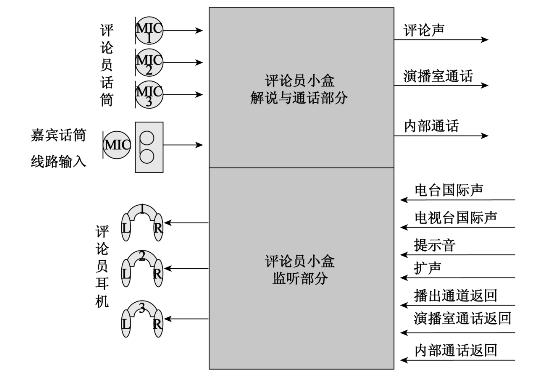

图3-11　评论员解说单元功能系统示意图

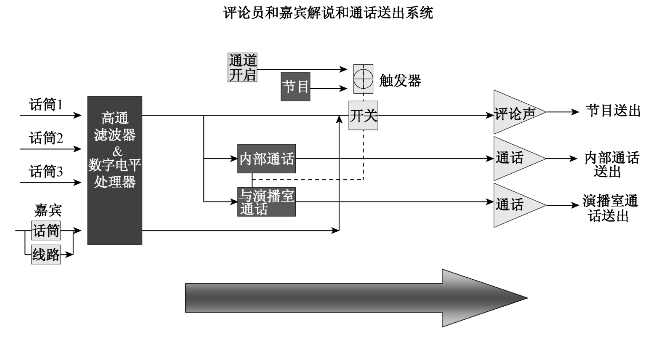

图3-12 评论员和嘉宾解说和通话送出系统示意图

信号首先从4个输入通道采集进行数字化处理后进入节目（评论声）、技术员（本地通话）和演播室（评论员所属转播机构）回路，然后以多路复用方式传送到评论员控制单元。这其中还要通过高通滤波器和动态处理器，它们的插入与否是由评论员控制单元遥控的。

节目送出通道的开启由评论员自己控制，当通道开启时，评论员的解说声便会送到节目通道，这个功能也可以通过评论员控制单元遥控完成。

另一部分是用于评论员的监听。如图3-13所示。

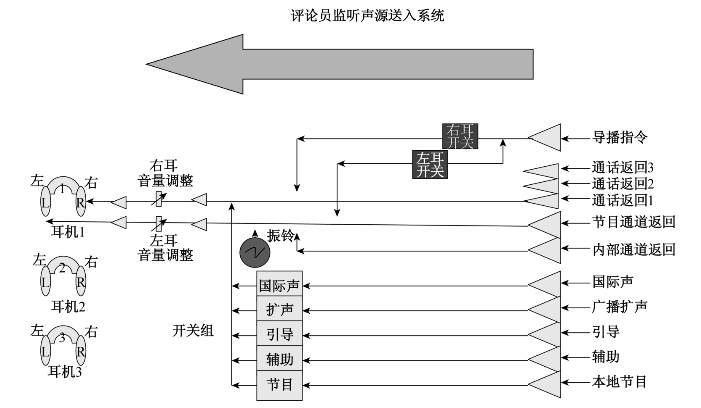

图3-13　评论员监听系统示意图

评论员可以在该单元上通过右侧耳机选择监听扩声、引导、辅助、国际声和节目信号。评论员与自己演播室的导播的通话返回也将送入右侧耳机。

评论员与控制机房技术员的本地通话返回和提示铃声，演播室的导播人员可以通过节目返回与评论员通话信号将其送入左侧耳机。

主转播机构转播导演的指令声可以通过评论员控制单元遥控调整为右侧耳机、左侧耳机或者两侧监听方式。

如果评论员与控制室的技术员、演播室的导播人员通话，只要他按住相应的键，就可以将通话声音与解说声分开传送。

3.安装与连接

在该单元的前面板上（见图3-14）有4个卡农音频插座XLR，用于每个通道的输入连接。评论员通道使用的是7芯母座，用于连接耳麦。而传声器/线路输入通道使用的是3芯母座，通常用于嘉宾传声器或者磁带录音机等链路设备输入。

该单元的后面板连接插座配置如下（见图3-15）。

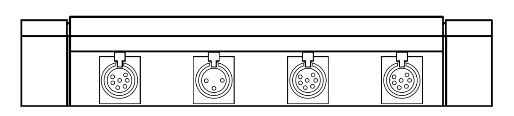

图3-14　评论员解说单元前面板示意图

用于连接本地模拟音频返送信号的插座，送入左侧耳机的LEFT F'BACK和送入右侧耳机的RIGHT F'BACK，用于调整输入电平的微型电位器LEVEL TRIM。

本地辅助节目输出插座MIX OUT和输出电平的微型电位器LEVEL TRIM。

评论员控制单元CCU插座FROM CONTROL UNIT。

辅助线路插座AUXILIARY LINE。

数据插座CONTROL DATA PORT。

辅助供电插座EXTERNAL DC INPUT。

微型拨键工作方式选择开关STARTUP CONFIGURATION。

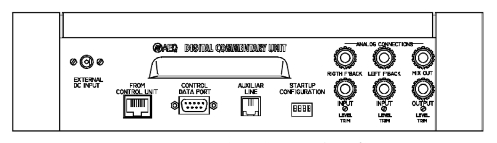

图3-15　评论员解说单元后面板示意图

当该单元工作在全遥控操作方式时，只使用评论员控制单元CCU插座FROM CONTROL UNIT这个接口，用于该单元CU与评论员控制单元CCU的连接。一条4对五类双绞线和一个RJ45插头把两个单元的全部工作信号接收和发送这时，该单元的电源也是通过这个接口提供的。插头的两端都要进行屏蔽连接。如果使用中间连接器，也要进行屏蔽连接。

图3-16　RJ45插头

4.操作说明

在该单元的工作面板上工作界面分成5个区域。评论员1号功能区、评论员2号功能区、评论员3号功能区、嘉宾或线路输入操作区和单元状态显示区。(www.daowen.com)

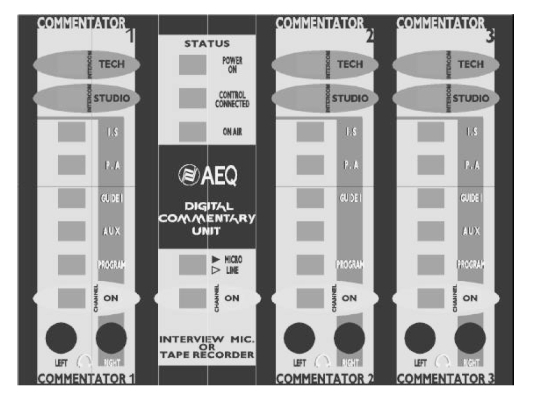

图3-17　评论员解说单元CU的工作面板示意图

4.1 评论员功能区

这三个评论员功能区是一样的，分别用于1、2和3号评论员对评论、通话和监听进行控制或选择。

在这个区域内的功能分别叙述如下：

A.内部通话按键INERCOM TECH

按住此功能键，评论员可以同工作在评论员控制室CCR的技术员CCR OPERATOR通过本地通话回路进行对话。此键按下的同时，系统将临时中断评论员与节目播出通道PRG ON-AIR回路的连接。这个按键是“按住通话PPT”型。首次按下此键时，在控制室CCR的控制单元CCU一端将产生呼叫铃声。一旦技术员接听，这个按键就处于“按住通话PTT”状态，直到技术员释放此功能。

当在控制室CCR的控制单元CCU一端的技术员呼叫评论员时，除了耳机内会有呼叫铃声外，在工作面板上1号评论员功能区的此功能键的液晶显示也将闪烁。为了使其不再闪烁，只要按下任何一个评论员功能区的此功能键与技术员通话即可。

B.内部通话按键INERCOM STUDIO

按住此功能键，评论员可以同工作在演播室的导播人员通过联络通话回路进行对话。此键按下的同时，系统将临时中断评论员与节目播出通道PRG ON-AIR回路的连接。这个按键是“按住通话PTT”型。任何一个评论员功能区的这个通话功能都可由控制室的控制单元决定其是否可以通话。

图3-18　评论员解说单元CU的评论员功能区工作面板示意图

C.右耳监听信号源选择键

这个区域（蓝色）包括5个监听功能键：国际声I.S、扩声P.A、引导GUIDE、辅助AUX，和节目PRG信号。按下相应的功能键可以选择监听对应的声源，再次按下该键则关闭此声源的监听。

国际声IS：可以监听到电台国际声IS-1或者电视台国际声IS-2，它们通常都是送来的场馆内观众声，并可由控制室的评论员控制单元选择。

扩声PA：这是从场馆扩声系统送来的现场广播声

引导GUIDE和辅助AUX：这是来自其他评论员的解说声或者来自外部的辅助线路信号源，要想得到这样的信号，需要事先在评论员控制单元CCU上进行相应的连接。

节目PRG：这是来自评论员控制单元CCU的本地的节目信号。

D.通道开启功能键CHANNEL ON

这个功能键用于打开此通道的传声器进行直播或关掉此通道。也可以从评论员控制单元CCU上遥控。当启用内部通话功能键时，它将被自动关掉。

E.左右衰减器LEFT AND RIGHT

在每个评论员功能区的最底部有两个旋转电位器，分别用于调整左耳和右耳的监听音量。有几个重要的声源不能被这两个电位器关死，它们是：制作提示音CUE、本地通话LOCAL T'BACK和呼叫铃声RINGER。

另外，在3号评论员功能区的内部通话演播室功能键STUDIO可以设置为不是“按住通话PTT”方式，而是只要按一次就可以一直通话，直到再次按下为止。这种方式称为“交流方式COMMUNICATE”或“BBC方式”，因为，英国的BBC广播公司总是使用这种方式工作。利用这种方式，制片人可以通过联络通话回路的辅助输出保持全时段发出自己的指令。这个输出可以通过连接控制单元CCU上的引导GUIDE到那些应该接受这些指令的评论员所在的控制单元CCU上的辅助AUX。

4.2 嘉宾或线路输入操作区

评论员解说单元CU可以允许3个评论员进行解说及一个嘉宾主持同时讲话。嘉宾或线路输入操作区控制的是嘉宾传声器。这个输入端也可以用于传输一路事先录制好的磁带或来自其他线路电平的信号。

A.传声器/线路功能键MIC/LINE

一个拨动开关在相应的动圈传声器或者便携磁带录音机之间进行阻抗和增益的选择。液晶显示一个黑色箭头时，表示传声器连接方式，显示浅色箭头时，表示线路方式。

B.通道启动功能键CHANNEL ON

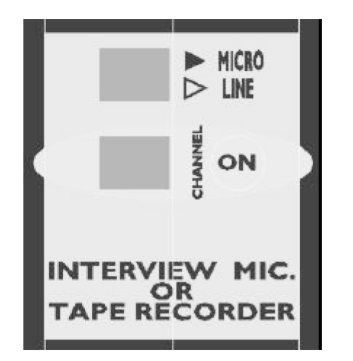

图3-19　嘉宾或线路输入操作区工作面板示意图

这个功能键打开或关闭这个输入端的传声器或者线路进入到节目直播通道。

4.3 单元状态显示区

这个区域有三个液晶显示窗口，分别显示电源、连接和直播三个状态。

图3-20　单元状态显示区示意图

A.POWER ON电源开启

在评论员解说单元CU上没有电源开关，这主要是为了避免误操作导致供电中断。电源由评论员控制单元CCU遥控供给。当评论员解说单元CU与评论员控制单元CCU之间的导线连通后，供电供电自动接通，液晶显示窗有指示。表明电源供电正常。

B.CONTROL CONNECTED控制线路接通

这个液晶显示有稳定的指示时，表明评论员解说单元CU评论员控制单元CCU的信号连线良好；显示闪动时，表示信号连接有故障，这时，操作人员应及时通知技术人员进行处理。

C.ON AIR直播

这个液晶显示表示评论员解说单元CU目前是否处于播出状态。当评论员控制单元CCU上的节目播出开关处于接通状态时，液晶显示出现一个指示箭头。指示箭头稳定不动，表明评论员解说单元CU上至少有一个传声器是打开的，也就是，至少有一个评论员功能区的通道开关处于接通状态。如果没有任何一个处于接通状态，指示箭头将不停地闪烁，直至有一个通道开关接通为止。
