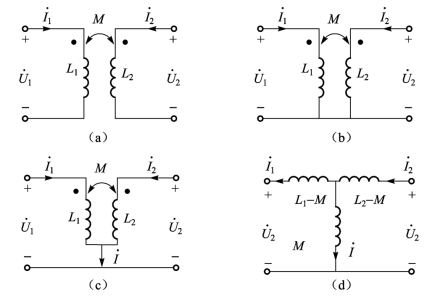

如图7-11（a）所示耦合电感，两个电感的一侧连接，而另一侧的不连接。一般可以将图（a）绘制成图（b），这对电路特性不产生任何影响。图（b）可等效成图（c），根据图（c）中规定的电压参考极性与电流参考方向，可以列写出端口的电压电流关系方程

整理后可得方程

图7-11　耦合电感单侧连接及其去耦等效电路(www.daowen.com)

根据此两方程即可画出与其相对应的电路，如图7-11（d）所示。此电路即为耦合电感单侧同名端连接时的去耦等效电路。

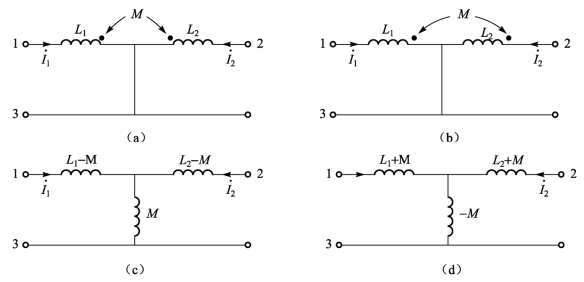

同理，对于其他单侧连接也可以用这种方法来等效变换。例如，在图7-12中，图（a）实际上就是图7-12中的图（c），其等效电路可以直接等效成图7-12（c），而图7-12（b）与图（a）区别仅仅是第二个线圈反了方向，通过计算，图（b）可以等效为图（d）。

下面讨论怎样把单侧连接耦合电路一下画出去耦等效电路。在图7-12中，两个线圈共有三个连接端，其中一个连接端从两个线圈连接处引出，是两个线圈的公共引出端。如果只考虑两个线圈间的连接关系，不考虑该公共引出端与外界的连接，图（a）相当于串联时的反接，图（b）相当于串联时的顺接，等效时可以先按照串联时顺接和反接等效变换的原理绘制好不包括公共引出端的等效电路，然后再在该按串联等效出电路的两个线圈连接处引出一个连接线，在该连接线上接上一个线圈，其大小为M，符号与按串联等效时的M符号相反。

图7-12　去耦等效电路的绘制方法
