互感

如图7-2所示为两个线圈（即线圈1和线圈2），如果分别通以电流i1和i2，那么在这两个线圈之间通过彼此的磁场建立起的相互影响现象称为磁耦合（magnetic coupling）现象。

(www.daowen.com)

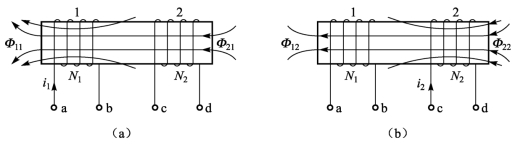

图7-2　线圈耦合现象

在图7-2（a）中，设线圈周围的介质为非铁磁物质，若线圈1的匝数为N1，线圈2的匝数为N2。在线圈1中通以交变电流i1，那么i1会在线圈1周围建立磁场，在线圈1中形成的磁通记为Φ11，磁链为Ψ11，Ψ11=N1Φ11；线圈1在线圈2中也会形成磁通记为Φ21，磁链为Ψ21，Ψ21=N2Φ21。同理，在图7-2（b）中，若线圈2通以交变电流i2，i2所产生的磁场在线圈2中会形成磁通，记为Φ22，磁链为Ψ22，Ψ22=N2Φ22；线圈2在线圈1中形成的磁链记为Φ12，磁链为Ψ12，Ψ12=N1Φ12。通常把Φ11、Φ22称为自感磁通，Ψ11和Ψ22称为自感磁链，Φ21、Φ12称为互感磁通，Ψ21和Ψ12称为互感磁链。

当交变电流i1变化时会引起Φ11和Φ21变化，Φ11的变化会在线圈1中形成电压，该电压称为自感电压，Φ21的变化也会在线圈2中产生感应电压，该电压称为互感电压（mutual induced voltage），这种由一个线圈的交变电流在另一个线圈中产生感应电压的现象叫作互感现象。同理，线圈2中电流i2的变化也会引起Φ22和Φ12变化，会在线圈2和线圈1中产生自感电压和互感电压。
