1.串联谐振电路的选择性

谐振电路的选择性是用来描述电路选择有用电信号能力的指标。在图6-7中，设电路的固有谐振频率为ω0（调节电容C使电路发生谐振），当R、L、C串联电路中接入许多不同频率的电压信号时，电路会对不同频率的信号进行选择。很明显，频率信号为ω2的信号使电路发生谐振，从而使电路中的电流达到最大值（谐振电流），而频率为ω1和ω3电信号在电路中产生的电流很小，其输出电压当然也小。这就达到了选择有用电信号ω2的目的。且从图6-6可知，相同角频率ω 时，电路的Q值越高，频率特性的相对幅值就越低，说明电路的Q值越高，频率特性就越尖锐，因而选择性也就越好。

2.通频带

工程中为了定量地衡量选择性，常用通频带来说明谐振电路选择性的好坏。

（1）定义。

当电源的ω（或f）变化时，使电流（或使I衰减3 dB）的频率范围称为电路的通频带（pass-band）并以Bw表示，如图6-8所示。

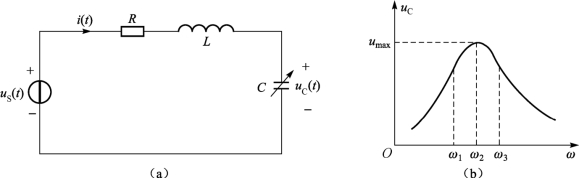

图6-7　串联谐振电路的选择性

图6-8中，当I下降到I0的时的角频率分别为ω1和ω2，对应的频率分别为f1和f2，其中f1称为下限截止频率，f2称为上限截止频率。(www.daowen.com)

由定义可知

图6-8　电路通频带的定义

（2）通频带与回路参数的关系。

根据通频带定义对式（6.15）进一步推导可得

可见，通频带Bw与品质因数Q值成反比，Q越高谐振曲线越尖锐，通频带就越窄，回路的选择性就越强。但通频带过窄，信号通过谐振回路容易产生幅度失真，所以Q值并不是越大越好，应保证信号通过回路后幅度失真不超过允许的范围，在此前提下，尽可能提高回路的选择性。
