1.实验目的
(1)熟悉Multisim 10的仿真实验法,熟悉交流信号源、数字万用表的使用方法。
(2)加深理解三相负载星形连接时线电压和相电压、线电流和相电流的关系。
(3)加深对三相四线制供电系统中线作用的理解。
2.实验内容及步骤
(1)三相对称星形负载的电压、电流测量。
①双击Multisim 10图标,启动Multisim 10,从电源/信号源库中选取交流信号源,指示器件库中选取小灯泡,基本器件库中打开“SWITCH”选“SPDT”开关,从仪器库中选出万用表,创建如图5-11所示电路。

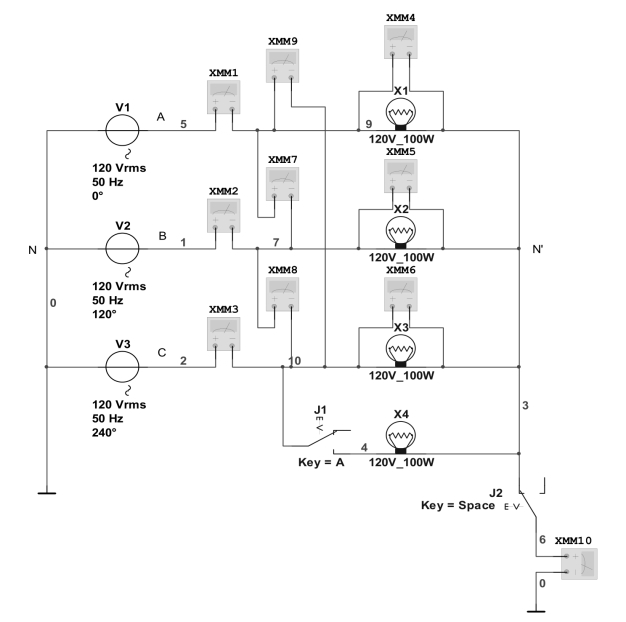

图5-11 三相负载星形连接仿真实验电路
② 分别双击3个交流信号源,单击V1的“Value”,设置其“Voltage”为120 V,“Frequency”为50 Hz,“Phase”为0°,其他选其默认参数;单击V2的“Value”,设置其“Voltage”为120 V,“Frequency”为50 Hz,“Phase”为120°,其他选其默认参数;单击V3的“Value”,设置其“Voltage”为120 V,“Frequency”为50 Hz,“Phase”为240°,其他选其默认参数。
③双击万用表XMM1、XMM2、XMM3、XMM10图标,在面板上选择“A”和“~”(交流),即万用表XMM1、XMM2、XMM3、XMM10所测量的是交流电流值。双击万用表XMM4~XMM9图标,在面板上选择“V”和“~”(交流),即万用表XMM4~XMM9所测量的是交流电压值。
④ 将J1断开,J2闭合,此时为三相四线制供电(有中线),负载对称,运行仿真按钮,测量线电流、线电压、相电压、中线电流,将测量数据填入表5-1。(www.daowen.com)
⑤ 将J1、J2断开,此时为三相三线制供电(无中线),负载对称,运行仿真按钮,测量线电流、线电压、相电压、中线电压(在N、N’之间加万用表,双击万用表图标,在面板上选择“V”和“~”,即所测量的是交流电压值),将测量数据填入表5-1。
表5-1 三相对称星形负载的电压、电流测量数据表
(2)三相不对称星形负载的电压、电流测量。
①将J1、J2闭合,此时为三相四线制供电(有中线),负载不对称,运行仿真按钮,测量线电流、线电压、相电压、中线电流,将测量数据填入表5-2。
② 将J1闭合、J2断开,此时为三相三线制供电(无中线),负载不对称,运行仿真按钮,测量线电流、线电压、相电压、中线电压(在N、N’之间加万用表,双击万用表图标,在面板上选择“V”和“~”,即所测量的是交流电压值),将测量数据填入表5-2。

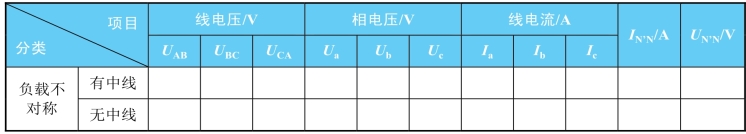

表5-2 三相不对称星形负载的电压、电流测量数据表
3.实验报告要求
(1)实验的名称、时间、目的、电路和内容。
(2)整理表5-1测量数据,分析测量的线电压、相电压、线电流关系,并与理论值进行比较;分析中线作用。
(3)整理表5-2测量数据,分析测量的线电压、相电压、线电流关系,并与理论值进行比较;分析中线作用。
