当三相负载的额定电压等于电源的线电压时，负载应分别接在三条端线之间，这时负载是按三角形方式连接的，如图5-9所示。负载三角形连接时不用中线，故不论负载对称与否均采用三相三线制。

图5-9　三相负载的三角形连接

三相负载的三角形 连接

由图5-9可知，三相负载中的每一相直接与电源端线连接，当负载接成三角形时，不论电源是Y形连接还是△形连接，负载的相电压都是线电压。有效值关系为Up=Ul。如果忽略端线的阻抗，则不论三相负载是否对称，每相负载承受的电压（即负载的相电压）等于对应电源的线电压，所以负载的相电压也是对称的。不论负载对称与否，负载的相电压总是对称的。

三角形连接时，各相电流为

线电流为

在三相对称负载的情况下，，则负载的相电流

图5-10　三相负载三角形连接的电流

(www.daowen.com)

即负载相电流是对称的，相量图如图5-10所示。

由图5-10可得出这样的结论：三相对称负载三角形连接时，三相负载的相电流是对称的，线电流也是对称的，线电流的有效值是相电流有效值的倍，即

显然在线电流相位上比相应的相电流滞后30°。即

分析三角形连接的对称负载时，可先根据三相对称线电压得到负载的相电压，求出一相电路的电压或电流，再由对称性求出其余两相的电压或电流。

例5.2 三角形连接的三相对称负载接到线电压为380 V的供电线路上，每相负载的阻抗17.32+j10 Ω。试求各相电流和各线电流。

解：三角形连接时，各负载的相电压等于对应的线电压。

以为参考相量，相电流

由于负载对称，其余两相的相电流为

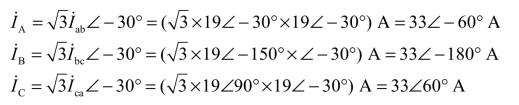

根据负载对称时线电流与相电流的关系，各线电流为
