1.实验目的

（1）熟悉日光灯的接线，能正确快速进行接线。

（2）掌握交流电压、电流的测量方法。

（3）进一步加深理解提高功率因素的意义及方法。

2.实验内容及步骤

（1）日光灯照明电路主要由日光灯管、整流器、启辉器、单相调压器组成，按图4-66接线（电容先不接入电路，即电容支路断开）。检查无误后，接通电源，调节调压器，使电压表读数为220 V，观察日光灯的点亮过程。

图4-66　日光灯照明电路实验图

（2）关掉电源，先将电流表串接在A10—A11处，重新点燃日光灯。待日光灯工作稳定后，读出电流表读数，用万用表的交流电压挡（250 V）测量日光灯管上的电压UD及整流器上的电压ULr，用多功能测量仪测量功率，将数据记录于表4-1中。根据测量数据计算出日光灯电路的功率因素cosψ，灯管电阻RD及整流器参数r、L。

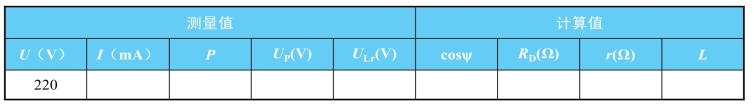

表4-1　日光灯照明电路测量数据(www.daowen.com)

（3）关掉电源，并联上电容。选取不同的电容值（电容值依次为2.2 μF，3.2 μF，4.7 μF，5.7 μF，6.9 μF）。接通电源，使调压器输出电压为220 V，点亮日光灯，测量并联上不同电容时，总电流I，电容支路电流IC，日光灯支路电流IL，以及负载功率P，数据记入表4-2中。

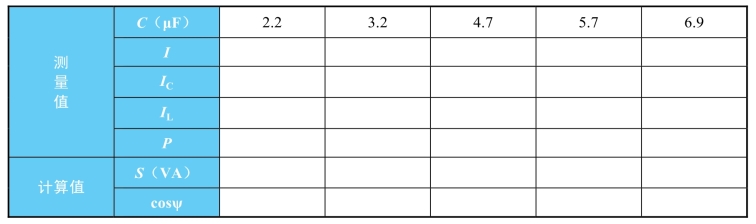

表4-2　日光灯照明电路提高功率因数测量数据

3.实验报告要求

（1）实验的名称、时间、目的、电路和内容。

（2）整理表4-1测量数据，分析测量结果，并与理论值进行比较。

（3）整理表4-2测量数据，画出I-C及cosψ-C的曲线，归纳提高功率因数的意义和方法。

（4）在改变C的过程中，日光灯电路的有功功率P和灯管电压UD有无改变，为什么？
