1.电容元件上电压与电流的关系(伏安特性)
电容元件上的伏安关系我们曾在第3章讲过,如图4-28所示的关联参考方向下,有
电容元件上电压与 电流的相量关系
图4-28 电容元件上的正弦量
由式(4.29)可知,电容元件上电压和电流的瞬时关系也是微分关系。
设电压为
则流过电容元件的电流为
可以看出,uC、iC为同频率的正弦量。比较电压和电流的解析式,它们之间关系如下。
(1)大小关系。
电流与电压最大值关系为
电流与电压有效值关系为
其中
XC称为容抗(capacitive reactance),单位为欧姆(Ω)。容抗的倒数称为容纳(capacitive susceptance),单位为西门子(S)。
容抗表示电容在充、放电过程中对电流的一种阻碍作用。在一定的电压下,容抗越大,电路中的电流越小。(www.daowen.com)
式(4.31)表明容抗XC与电源的频率(角频率)成反比。电源频率越高,容抗越小,表示电容对电流的阻碍作用越小,即信号越容易通过电容元件。反之,频率越低,容抗也就越大。对直流电来说,频率f=0,容抗也就趋于∞,电容元件在直流电路中相当于开路。因此,很容易得出电容元件具有“通交流、阻直流”或“通高频、阻低频”的特性。利用这一特性,电容在电子电路中可起到隔直、旁路、滤波等作用。
(2)相位关系。

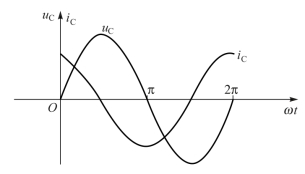

即关联参考方向下,电容元件上电流较电压越前90°,或者说,电压滞后电流90°。电流和电压的波形图如图4-29所示(波形图中ψu=0°,ψi=90°)。
图4-29 电容元件上的电压、电流波形
2.相量形式的伏安特性
在关联参考方向下,选定电容元件两端的电压为
对应的相量为
通过电容的电流为
对应的相量为
所以有
或
式(4.33)就是电容元件欧姆定律的相量形式,也就是相量形式的伏安特性(VAR)。它既包含了电容元件上电压和电流之间有效值的关系,又包含了相位关系。根据式(4.33)画出的电容元件的相量模型如图4-30(a)所示,电压电流均用相量表示,电容用-jXC表示。相量图如图4-30(b)所示,它清楚地表明在关联方向下电流超前电压90°。
图4-30 电容元件的相量模型和相量图
