电感元件相量形式伏安特性分析

1.电感元件上电压与电流的关系(伏安特性)

电感元件上电压与 电流的相量关系

从第3章我们讨论的电感元件上的伏安关系知道,在图 4-24所示的关联参考方向下,有

图4-24 电感元件上的正弦量

式(4.20)是电感元件上电压和电流的瞬时关系式,二者是微分关系,而不是正比关系。设电流为

则电感元件的端电压为

上式表明:电感元件两端电压uL和电流iL为同频率的正弦量。比较电压和电流的解析式,它们之间关系如下。

(1)大小关系。

电流与电压最大值关系为

电流与电压有效值关系为

其中

XL称为感抗(inductive reactance),单位为欧姆(Ω)。感抗的倒数称作感纳(inductive susceptance),单位为西门子(S)。(www.daowen.com)

感抗是用来表示电感元件对电流的阻碍作用的一个物理量。在电压一定的条件下,ωL越大,电路中的电流越小。式(4.22)表明感抗XL电源的频率(角频率)成正比。电源频率越高,感抗越大,表示电感对电流的阻碍作用越大。反之,频率越低,感抗也就越小。对直流电来说,频率f=0,感抗也就为零,电感元件在直流电路中相当于短路。因此,很容易得出电感元件具有“通直流、阻交流”或“通低频、阻高频”的特性。在滤波电路、微分电路中,电感元件就是根据这一特性工作,在实际电路中应用的高频扼流圈也是利用这一原理制成的。

(2)相位关系。

即关联参考方向下,电感元件上电压较电流越前90°,或者说,电流滞后电压90°。电流和电压的波形图如图4-25所示(波形图中ψi=0°,ψu=90°)。

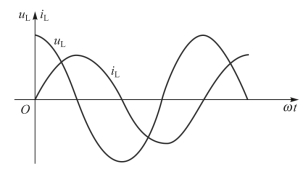

图4-25 电感元件上的电压、电流波形

2.相量形式的伏安特性

在关联参考方向下,流过电感元件的电流为

对应的相量为

电感元件两端的电压为

对应的相量为

所以有

图4-26 电感元件的相量模型和相量图

式(4.24)就是电感元件欧姆定律的相量形式,也就是相量形式的伏安特性(VAR)。它不仅表明了电感元件上电压和电流之间有效值的关系,而且包含了相位关系。根据式(4.24)画出的电感元件的相量模型如图4-26(a)所示,电压电流均用相量表示,电感用jXL表示。相量图如图4-26(b)所示,它清楚地表明在关联方向下电压超前电流90°。
